V.35 Connector / Signaling Standards

Eine Erläuterung der Normen, ihrer Merkmale, einschließlich der Anschlussbelegung,  - und der allgemeinen Verwendung der Schnittstellen in der Praxis.

Schnittstellen-Normen

V.35 ist eine Spezifikation für einen Steckertyp, eine Pin-Belegung und einen Signalpegel, die in vielen Teilen der Welt für synchrone Kommunikationsschnittstellen verwendet werden. Die ursprüngliche Norm war für ein inzwischen veraltetes Modem. Die in V.35-Schnittstellen verwendeten elektrischen Signaleigenschaften sind eine Kombination aus V.11 (für Takte und Daten) und V.28 (Steuersignale).

Merkmale der Schnittstelle

V.35 verwendet differenzielle Schnittstellen für die Takt- und Datensignale, die die einzigen Signale sind, die für Hochgeschwindigkeitskommunikation hohe Schaltgeschwindigkeiten erfordern. Ein Durchsatz von bis zu 10 Mbit/s ist typisch, abhängig von den verwendeten Geräten und Kabeln. Die anderen Signale sind unsymmetrisch (eindrähtig) und erfordern normalerweise ein Minimum an Zustandsänderungen. Für den Empfang und die Übertragung von Daten werden getrennte Taktleitungen verwendet.

Schnittstellenanwendungen

V.35-Schnittstellen sind in einigen Teilen der Welt weit verbreitet, vor allem weil sie von Telefongesellschaften und deren Ausrüstern übernommen wurden. Übliche Bitraten sind 64Kbps, 128Kbps, 256Kbps usw. Die für die Daten- und Taktsignale verwendeten X.21/V.11-Schnittstellen ermöglichen einen hohen Durchsatz, doch sind die maximalen Entfernungen wegen der Verwendung von unsymmetrischen V.28-Schnittstellen für die Steuersignale nicht so groß wie bei X.21/V.11. Typische Protokolle, die über V.35-Schnittstellen verwendet werden, sind HDLC, X.25, SNA und PPP.

Schnittstellensteckertypen und Pinbelegung

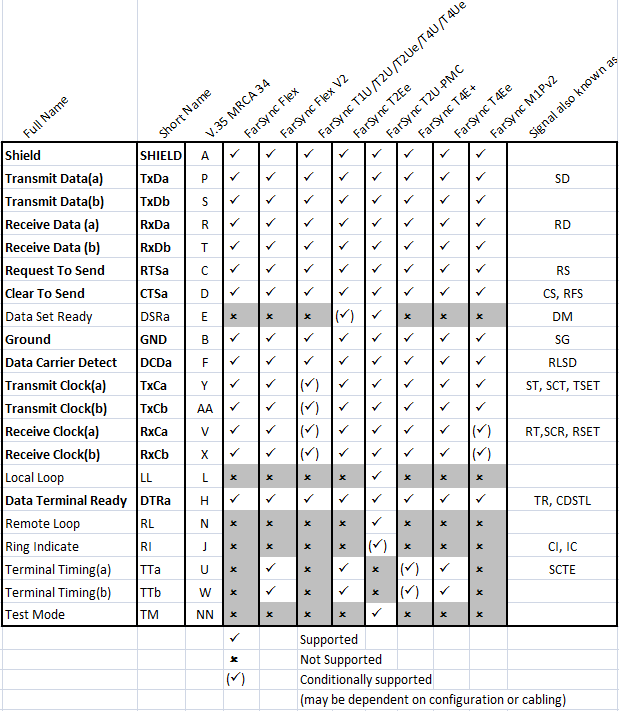

Für synchrone Verbindungen wird der Steckertyp MRAC-34 (ISO 2593) verwendet. Die Signale, die von der überwiegenden Mehrheit der Anwendungen verwendet werden, sind fett markiert.

Der V.35-Standard wird von der FarSync-Produktreihe unterstützt
