FarSync X25 T4Ue und X25 T4U

Die FarSync X25 T4Ue PCIe-Karte bietet 4 hochleistungsfähige X.25-Kommunikationsleitungen für Linux- und Windows-Systeme.

  • Überblick
  • Features unter Windows
  • Features unter Linux
  • X.25 Informations-Video
  • Typische Anwendungen

Das FarSync X.25 T4Ue-Produkt ist eine hochwertige X.25-Lösung für Unternehmen, Behörden und militärische Anwendungen. Es wurde entwickelt, um eine leistungsstarke und vielseitige X.25-Konnektivität für Linux- und Windows-Systeme zu bieten.

Die PCIe-Karte unterstützt 4 X.25-Leitungen mit Geschwindigkeiten von über 2.048 Mbits/s. Der hochflexible universelle Netzwerkanschluss unterstützt die Netzwerkschnittstellen RS232, X.21, RS530, RS449 und V.35.

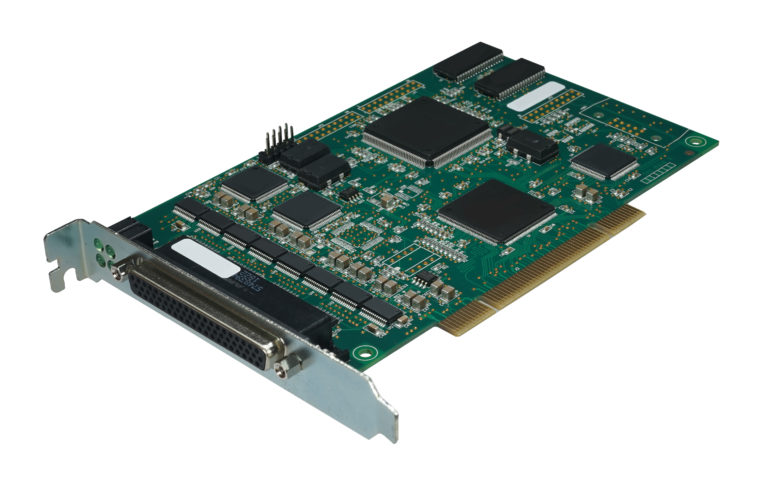

Eine PCI-Version des Adapters, der FarSync X25 T4U, ist ebenfalls erhältlich.

Die Produkte werden mit einer 5-Jahres-Garantie geliefert.

  • Die FarSync-Adapter lassen sich problemlos unter Windows 11, 10, 8.1, Windows Server 2022, 2019, auf 32- und 64-Bit-Systemen mit einem oder mehreren Kernen installieren. Die FarSync-Treiber sind von Microsoft für eine einfache Installation signiert. Für die Verwendung auf früheren Windows-Versionen wenden Sie sich an FarSite.
  • Die X.25-Software verfügt über eine Vielzahl von Funktionen, darunter ISO-Transport (Klassen 0 bis 3), Unterstützung für OpenFT FTAM, eine WinSock2-konforme Sockets-API und eine Java-API. Die Sockets-API ist auch von .NET-Anwendungen aus zugänglich. Mit dem FarSync X25 High Capacity Pack können bis zu 4095 Verbindungen oder standardmäßig 254 pro Port unterstützt werden.
  • IP over X.25-Unterstützung ist enthalten und ermöglicht TCP/IP-Betrieb über ein X.25-Netzwerk.
  • 32- und 64-Bit-Anwendungen werden unterstützt.

Ein umfassendes Entwickler-Toolkit für die Entwicklung mit APIs für X.25 und ISO-Transport wird mit jedem X.25-Produkt geliefert, einschließlich vieler Beispielanwendungen. Ein Multi-Port-Line-Monitor und eine Line-Statistics-Anwendung werden ebenfalls mitgeliefert.

  • Die X.25-Karte wird nahtlos als Plug-and-Play-Gerät installiert. SMP (Multiprozessor)-Systeme werden unterstützt. FarSync-Adapter unterstützen die Linux-Kernel-Versionen 2.6.12 und höher in 32- und 64-Bit-Formaten, einschließlich der führenden Distributionen von Red Hat, SuSE, CentOS, Ubuntu, Debian, Fedora, Slackware und anderen.
    FarSite hat sich verpflichtet, FarSync-Adapter auf neuen Versionen von Linux und Linux-Kerneln zu unterstützen, sobald diese veröffentlicht werden. Die Konfiguration erfolgt über eine Java-basierte GUI.
  • Es gibt APIs für die X.25-Schicht, eine Socket-basierte Schnittstelle und eine Java-API. Außerdem gibt es eine API für die ISO-Transportschicht (ISO 8073 - verbindungsorientiert).
  • Die Unterstützung von IP over X.25 ermöglicht den TCP/IP-Betrieb über ein X.25-Netzwerk.
  • Die Unterstützung von XOT (X.25 over TCP/IP) ist als Option erhältlich, wobei die gleichen APIs wie bei X.25 verwendet werden. XOT kann zur gleichen Zeit wie X.25 betrieben werden.
  • Standardmäßig werden bis zu 254 Verbindungen pro Port unterstützt, mit dem FarSync X25 High Capacity Pack sogar bis zu 4095 Verbindungen.
  • Der Quellcode für den Treiber und die Bibliotheken für die API werden mit dem Produkt geliefert, so dass der Endbenutzer sie für die Verwendung mit fast allen aktuellen oder zukünftigen Linux-Varianten nachbauen kann.

Ein umfassendes Developers Toolkit für die Entwicklung mit APIs für X.25 und ISO Transport wird mit jedem X.25-Produkt mitgeliefert, einschließlich vieler Beispielanwendungen. Ein Multi-Port-Line-Monitor und eine Line-Statistics-Anwendung werden ebenfalls mitgeliefert.

Mit dem Laden bzw. Abspielen des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Die Karte eignet sich für den Anschluss an alle Arten von X.25-Netzen, X.25 über den ISDN-D-Kanal und Mietleitungen. Typische Anwendungen sind:

  • Private X.25-Netze wie Polizei, Zoll, Militär, Fischerei, Finanzwesen, Behörden und Fluggesellschaften
  • E-Commerce-Gateways für die Kreditprüfung
  • Gemischte X.25- und IP-Netze
  • SMS-Nachrichten-Gateways
  • Abrechnung und Mediation
  • FTAM-Zugang
  • ATM-Verbindungen
  • Lotterie-Terminals
  • X.400
  • PC/Server-basierte X.25-Vermittlung mit XOT

Die Karte ist mit allen öffentlichen X.25-Netzen kompatibel.



FarSync T4U shadow 768x587

 Cable DCR1 100x28
datasheetdownloadFarSync X25 T4U

datasheetdownloadFarSync X25 T4Ue





Einzelheiten zum Produkt

  • Hardware-Details
  • TCP/IP over X.25
  • API's und Entwickler-Toolkit
  • Linux XOT-Erweiterung
  • FarSync X.25 High Capacity
  • Konfiguration
  • Technische Info Software
  • Technische Info Hardware

Die 4-Port-Karte enthält einen AMD-Prozessor mit SRAM. Der gesamte Speicherplatz kann über die PCIe-Schnittstelle auf den PC/Server abgebildet werden. Der Adapter verfügt über einen vierfach eingebetteten HDLC/Transparent-Controller mit SDMA-Zugriff (128 Puffer pro Port) und eine ganze Reihe von Timern. Die von der Karte unterstützte Gesamtbandbreite beträgt 64 Mbits/s.

Network Interfaces

Die an allen Ports verfügbaren Multifunktionsleitungstreiber unterstützen die Netzwerkschnittstellen X.21 (V.11), V.35, RS232 (V.24, X.21bis), RS530 (EIA530, RS422) und RS449, die alle softkonfigurierbar und ESD-geschützt vor statischer Aufladung sind.

Clock Generation

Neben der externen Taktung unterstützt der Adapter kartengenerierte Takte in einem weiten Bereich von Standardfrequenzen von 9.600 Baud bis 8.192 Mbits/s. Bei Bedarf können im V.11-Modus auch zwei Takte generiert werden. Die Taktfrequenz aller Ports ist individuell wählbar.

PCI Express Bus Spezifikation

FarSync PCIe-Karten sind für Systeme mit einem PCIe-Bus geeignet und decken sowohl Einzel- als auch Multiprozessorsysteme ab. Diese Karten sind konform mit der PCI Express Base Spezifikation Revision 1.0a und höher. Bei den FarSync-Adaptern handelt es sich um Bus-Mastering, 1x (Single-Lane) Karten.

Multiple Cards

Die mit Windows und Linux gelieferten Treiber ermöglichen die Unterstützung einer großen Anzahl von Anschlüssen durch die Installation mehrerer FarSync-Karten in einem Server. In der Regel können 12 oder mehr Karten (24+ Ports) unterstützt werden; das Kartenlimit hängt nur von den im Host-Server verfügbaren Ressourcen und der Gesamtbandbreite des PCIe/PCI/PMC-Busses ab.



Die IP-over-X.25-Unterstützung ist Teil des FarSync X25-Produkts und ist in Linux und Windows integriert.

Linux Features: Die Unterstützung von IP über X.25 entspricht dem RFC 1356 (IP über X.25). Protokolle höherer Ebene, die über IP laufen, einschließlich TCP, UDP, HTTP und FTP, werden unterstützt.

Windows Features: Die Unterstützung von IP über X.25 entspricht RFC 1356 (IP über X.25), für einzelne und mehrere X.25-Ziele. Protokolle auf höherer Ebene, die über IP laufen, einschließlich TCP, UDP, HTTP und FTP, werden unterstützt.

Siehe weitere Einzelheiten über die Funktionsweise von X.25 und IP über X.25

Anwendungsentwickler haben die Wahl zwischen APIs für X.25 und ISO Transport. Eine API-Auswahlhilfe hilft dem Entwickler bei der Auswahl der am besten geeigneten Schnittstelle.

Das umfassende Developers Toolkit ist im Lieferumfang des Produkts enthalten. Für weitere Informationen siehe: X.25 Developers Toolkit und API Details

Mit der XOT-Erweiterung können Anwendungen, die dieselbe API verwenden, Daten über XOT (X.25 over TCP/IP) übertragen. TCP/IP wird normalerweise über Ethernet auf PCs und Servern geroutet. Die XOT-Unterstützung ist kompatibel mit dem FarLinX Mini Gateway für X.25 von FarSite und auch mit XOT-Produkten anderer Hersteller.

Die FarSync XOT-Erweiterung sollte gleichzeitig mit dem Kauf der FarSync X25-Karte bestellt werden, obwohl eine Nachrüstung möglich ist.

Anmerkungen:
Es gibt auch FarSync XOT Runtime Software für Linux, die es ermöglicht, XOT über die Standard-TCP/IP-Verbindung des PCs, z.B. über eine Ethernet-Karte, laufen zu lassen.

Für FarSync X25-Adapter ist ein optionales "high capacity pack" verfügbar. Mit dem FarSync X.25 High Capacity Pack können bis zu 4.095 gleichzeitige Verbindungen hergestellt werden; eine enorme Steigerung gegenüber den standardmäßigen 254 auf jeder Leitung. Die erweiterte Kapazität gilt für SVC-, PVC- und ISO-Transport-Verbindungen.

Kundenanwendungen, die für die Verwendung der Standard X.25 Sockets API entwickelt wurden, sind mit dem FarSync X25 High Capacity Pack kompatibel.

Das FarSync X.25 High Capacity Pack ist für Windows und Linux erhältlich und sollte gleichzeitig mit dem Kauf des FarSync X25-Adapters bestellt werden, obwohl ein nachträgliches Upgrade möglich ist. Pro Karte wird ein FarSync X.25 High Capacity Pack benötigt. Weitere Einzelheiten sind im Abschnitt Bestellinformationen aufgeführt.

Sowohl für Windows als auch für Linux erfolgt die Konfiguration über eine GUI-Konfigurationsanwendung. Eine schnelle Installation und eine einfache Konfiguration sind die Hauptmerkmale des Produkts. Siehe die Beispielbildschirme.

Die X.25-Leitung kann neu konfiguriert und neu gestartet werden, ohne die Software neu zu laden.

Viele der Parameter, wie z. B. die Auswahl von DTE / DCE, werden automatisch festgelegt. Durch die Auswahl der Leitungsgeschwindigkeit werden automatisch geeignete Timer- und Wiederholungswerte festgelegt. Eine erweiterte Registerkarte erlaubt es dem Benutzer, die Konfiguration der Leitung bei Bedarf genau zu spezifizieren.

Die Konfiguration unter Linux kann optional auch über eine Textdatei erfolgen.

Windows Port Manager zeigt eine FarSync X25-Adapterkonfiguration für X.25

Windows Port Manager zeigt eine FarSync X25-Adapterkonfiguration für X.25

Linux Adapter Manager zeigt die X.25-Konfiguration eines FarSync X25-Adapters

Linux Adapter Manager zeigt die X.25-Konfiguration eines FarSync X25-Adapters

X.25 Software Specifications
Windows support The FarSync adapters install easily under Windows 11, 10, 8.1, Windows Server 2022, 2019, on single or multi-core 32 and 64 bit systems. The FarSync drivers are signed by Microsoft for easy installation. For use on earlier Windows versions contact FarSite.
Linux support

FarSync adapters support Linux kernel versions 2.6.12 and onwards in 32 and 64 bit formats, including the leading distributions supplied by Red Hat, SuSE, CentOS, Ubuntu, Debian, Fedora, Slackware and more.
FarSite is committed to supporting FarSync adapters on new versions of Linux and Linux kernels as they are released.

The products may operate successfully with earlier versions of the kernel but no specific testing has been undertaken by FarSite.
SMP (Multi-Processor Systems) The software has been designed for and tested on SMP Servers
32 and 64 bit systems The FarSync X25 cards can be used on 32 and 64 bit systems using Intel/AMD X86/x64 type processors under Linux and Windows with 32 or 64 bit applications
X.25 Features
X.25 CCITT compliance 1980, 84 & 88
DTE/DCE operation Both and Automatic detection and selection
Maximum SVCs (all types) 254 sessions on each line, any mix of bothway, incoming and outgoing.
4,095 sessions using the optional High Capacity Pack (see Order Information), any mix of bothway, incoming and outgoing
Maximum PVCs 254 sessions on each line.
4,095 sessions using the optional High Capacity Pack (see Order Information)
Maximum simultaneous connections 254 connections on each line.
4,095 connections with the optional High Capacity Pack (see Order Information)
Data Packet size range 0 to 4,096 bytes
Data packets per second throughput More than 2,000 pps
X25 facilities supported Reverse charging, Closed User Group (CUG), Network User Identifier (NUI), Fast Select, Packet and Windows size negotiation, Extended sequence numbering (128), Throughput Class Negotiation.
Types of network connection X.25 packet switch, leased line, dial up (X.32 and dial on DTR)
Accessible via API Four APIs, a Sockets based interface, a Java API and a legacy NCB API.
IP over X.25

Supported, complies with RFC 1356 on Linux and Windows

X.25 switch X.25 Switch daemon available on Linux for free download for use with FarSync X25 adapters
XOT Option Features
XOT Specification Complies with RFC 1613 - X.25 over TCP (XOT)
Maximum XOT connections 4,095 on Linux,
Maximum SVCs and PVCs 4,095 on Linux,, any mix of SVCs and PVCs
Data packets size range 0 to 4,096 bytes
OOB (Out of Band) data Supported for Interrupts, Resets and the D bit
X25 facilities supported Closed User Group (CUG), Network User Identifier (NUI), Fast Select, Packet and Windows size negotiation, Throughput Class Negotiation.
Accessible via API Two APIs, a Sockets based interface, a Java API
ISO Transport Features
Supplied with the X.25 software Included with both the standard product and the High Capacity Pack
Standard supported ISO 8073 (connection oriented)
Classes supported Classes 0, 1, 2 and 3
Negotiation between classes Yes
Simultaneous transport connections 254 sessions on each line.
4,095 sessions using the High Capacity Pack
TPDUs in a NSDU 1
Accessible via API Yes
Developers Toolkit
X.25 Developers Toolkit and API details
Hardware Technical Specifications
Card type and PCI specification AMD processor with SRAM and quad port synchronous controller,

PCIe bus compliant with PCI Express Base Specification Revision 1.0a, x1 (single lane), Bus mastering card
The PCI version is Universal PCI (PCI-X compatible, PCI v2.2 compliant)
Physical characteristics Short card (height 107mm, length 167mm)
Multiple cards

The drivers supplied with Windows and Linux allow large numbers of ports to be supported by the installation of multiple FarSync cards in a Server. Typically 12 or more cards (24+ ports) can be supported; the card limit is only dependent on the resources available in the host Server and the total bandwidth of the PCIe/PCI/PMC bus.

Network connections supported 4 synchronous ports (FarSync T4Ue - FS4450)
4 synchronous or asynchronous ports (FarSync T4Ue+async - FS4451)
4 synchronous ports (FarSync T4U - FS4440)
4 X.25 ports (FarSync X25 T4Ue - FS6450)
4 X.25 ports (FarSync X25 T4U - FS6440)

RS232 – DTE DB25M connector,
X.21 (V.11) (V.11) – DTE DB15M connector,
V.35 – DTE M34M connector,
RS530 (RS422) – DTE DB25M connector,
RS449 (RS422) – DTE DB37M connector


DCE type cables are also available
Link speed range RS232: up to 128 Kbits/s

X.21, V.35, RS530 (RS422), RS449 (RS422): up to 10 Mbits/s
Line Signal Modes NRZ
ESD protection Littelfuse high speed ESD and over-voltage
protection
Indicators 4 LEDs displaying line status
Approvals EN55022 class B, CE,
FCC class B
Power requirements < 1.75 A @ +3.3v
< 10mA @ +/- 12v (for ESD suppression)
< 6 watts
Operating Temperature Range 0 to 60°C ambient air temperature.
MTBF PCIe adapter: 229,044 hours
PCI adapter: 238,319 hours
Calculation based on Bellcore Method 1 Case 3, 40°C ambient, 15°C case temperature rise above ambient.
Line clocking
(internal/external)
External and card generated line clocking is supported. The clock speed is independently selectable on each port.

Card generated clock range 9,600 baud to 8,192 Mbits/s.

No special cables are required to use card generated clocks on RS232, X.21 and RS530 (RS422).

Internal clocking is supported on V.35 and RS449 with the use of cables designed for card generated clocks
Cable type compatibility Cables are ordered separately see the Order Information section
Warranty 5 years
Compliance RoHS2, REACH

Bestell-Informationen

  • Enthalten ist
  • Produkt-Codes
  • 4-Port-Kabel
  • Einzelanschlusskabel für den FarSync X25 T4Ue/T4Ue
  • Kabel für besondere Zwecke

Die X.25-Software-Firmware, Treiber, Dienstprogramme und das X.25 Developers Toolkit sind im Lieferumfang des FarSync-Adapters enthalten. Leitungskabel sind separat zu bestellen.

Die Software und die Dokumentation werden von dieser Website mit einem Code heruntergeladen, der mit dem FarSync X25 Adapter geliefert wird:

  • Treiber für Linux und Windows
  • Zahlreiche Beispielanwendungen mit Quellcode
  • Dokumentation für alle APIs im Adobe PDF-Format
  • Quellcode für Linux-Treiber und API-Bibliotheken
  • Netzwerkmonitor und verschiedene nützliche Hilfsprogramme

Neue Versionen der Software mit Verbesserungen und Fehlerkorrekturen stehen auf der Download-Seite des Herstellers im Support-Bereich zum kostenlosen Download bereit.

Order Information
FarSync X25 T4Ue Intelligent 4 port X.25 PCI Express (PCIe) card with X.25 Software and the X.25 Developers Toolkit for Windows and Linux included. FS6450
FarSync X25 T4U Intelligent 4 port X.25 PCI card with X.25 Software and the X.25 Developers Toolkit for Linux and up to Windows 10 and Server 2019 included. FS6440
Software Options
FarSync X.25 High Capacity Pack for Windows Upgrade to the standard Windows FarSync X.25 software that allows up to 4095 simultaneous sessions FS9504
FarSync X.25 High Capacity Pack for Linux Upgrade to the standard Linux FarSync X.25 software that allows up to 4095 simultaneous sessions FS9505
FarSync XOT Extension An optional upgrade to add XOT (X.25 over TCP/IP) with FarSync X.25 cards on Linux.

A FarSync X25 card must be purchased with this product.
FS9508
4 Port Cables
MCX4 Quad X.21 (V.11) DTE cable DB15M connector, 1.5 metres, see pinouts FS6041
MCV4 Quad V.35 DTE cable MRAC-34 (V.35M) connector, 1.5 metres, see pinouts FS6042
MCR4 Quad RS232 (V.24) DTE cable DB25M connector, 1.5 metres, see pinouts FS6043
The MTU4 conversion cable (detailed below) allows single port cables to be connected so that different network connectors can be used on different ports
MTU4 Quad port conversion cable 0.5 metres, allows UCR1, UCX1, U530, UCV1 and UX35C cables to be used FS6074
Test-T4P Loopback connector connects directly to the card connector for testing the card communication ports operation. FS6025
FarSync single port cables for the FarSync T4Ue, X25 T4Ue, T4Ue+async, T4U and X25 T4U
Diese Single-Port-Kabel können mit dem FarSync T4Ue, X25 T4Ue, T4Ue+async, T4U und X25 T4U verwendet werden.
In Verbindung mit dem MTU4-Quad-Port-Konvertierungskabel bieten sie die Möglichkeit, Netzwerksteckertypen auf einem Multi-Port-Adapter zu mischen.
UCR1 Single RS232 (V.24, X.21bis) DTE cable. DB25M connector, 1.5 metres, see pinouts FS6061
UCX1 Single X.21 (V.11) DTE cable. DB15M connector, 1.5 metres, see pinouts FS6062
UCV1 Single V.35 DTE cable MRAC-34 (V.35M) connector, 1.5 metres, see pinouts FS6063
U530 Single RS-530 (EIA530, RS422) DTE cable DB25M connector, 1.5 metres, see pinouts FS6064
UX35C Single V.35 special DCE cable MRAC-34 (V.35F) connector, where the DCE generates clocks, female connector, 1.5 metres. FS6095
Test-T2U Loopback connector can be used for testing the communication ports of the MTU4 when the MTU4 is attached to the card, one Test-T2U required for each port. FS6024
Special purpose cables for all FarSync adapters and FarLinX devices
Null-MX General purpose X.21 double shielded crossover cable, DB15F connectors, 0.5 metres. Converts the DTE presentation into a DCE, see pinouts FS6090
X21-EXT X.21 double shielded 15 metre extension cable, DB15F to DB15M FS6091
Null-MR4 RS232 and RS530 (EIA530, RS422) double shielded crossover cable, DB25F connectors, 0.5 metres. Converts the DTE presentation into a DCE. FS6097
X.21-449-INT X.21 to RS449 (DB37F connector) - conversion cable, for use when FarSync adapter generates the clock, 0.5 metres, see pinouts FS6093
X.21-449-EXT X.21 to RS449 (DB37M connector)- conversion cable for use when the clock externally generated (DCE Clock), 0.5 metres, see pinouts FS6094


© Farsite Communication Ltd.

* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!

Daten letztmalig aktualisiert am 30.05.2023

Interessiert an mehr Information? Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!

Partner | Referenzen
  • Exponet Infrakon 4c.png
  • Tsystems.gif
  • dekabank.gif
  • AIRBUS.png
  • LMK.png
  • DEUTSCHE_BANK.png
  • CLAAS.png
  • deutschepost.gif
  • tuev-nord.jpg
  • sbb.gif
  • VOESTALPINE.png
  • hvb.jpg
  • Postbank.jpg
  • vodafone.gif
  • BAYER.png
  • 1_LOGO_SSH.png
  • 1_LOGO_FARSITE.png
  • 1_LOGO_NEXIONA.png
  • TDT-AG.JPG
  • dlr.png
