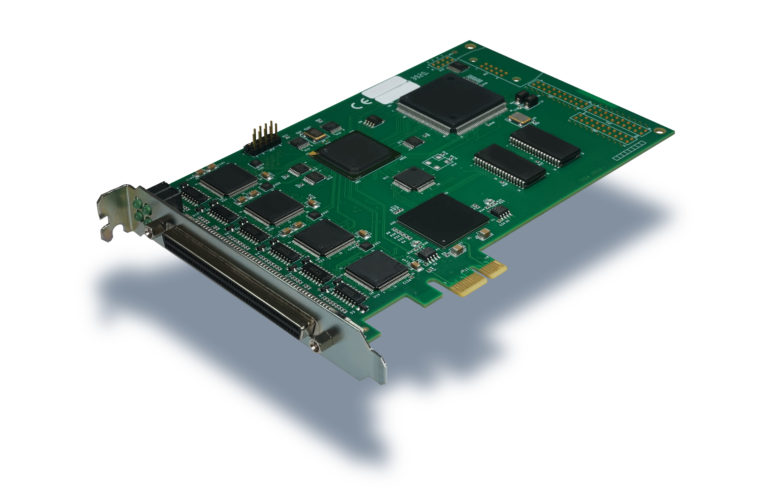

FarSync X25 T4Ee und X25 T4E+
Diese Spitzenkarte FarSync X25 T4Ee PCIe bietet 4 hochleistungsfähige X.25-Kommunikationsleitungen, die viele verschiedene Modi der Leitungssignalisierung unterstützen. Eine PCI-Version ist ebenfalls erhältlich.
- Überblick
- Features unter Windows
- Features unter Linux
- X.25 Informations-Video
- Typische Anwendungen
Das FarSync X.25 T4Ee-Produkt ist eine hochwertige X.25-Lösung für Unternehmen, Behörden und militärische Anwendungen. Es wurde entwickelt, um eine leistungsstarke und vielseitige X.25-Konnektivität für Linux- und Windows-Systeme zu bieten.
Die PCIe-Karte unterstützt 4 X.25-Leitungen mit Geschwindigkeiten von über 2.048 Mbits/s. Der hochflexible universelle Netzwerkanschluss unterstützt die Netzwerkschnittstellen RS232, X.21, RS530, RS449 und V.35.
Leitungs-Signalisierungsmodi: NRZ, Manchester-Kodierung, FM0, FM1 und Conditioned Diphase werden vom integrierten, anpassbaren FarSite-Kommunikationscontroller gehandhabt, ebenso wie der weich wählbare Leitungsabschlusswiderstand.
Die Produkte werden mit einer 5-Jahres-Garantie geliefert.
- Die FarSync-Adapter lassen sich problemlos unter Windows 11, 10, 8.1, Windows Server 2022, 2019, auf 32- und 64-Bit-Systemen mit einem oder mehreren Kernen installieren. Die FarSync-Treiber sind von Microsoft für eine einfache Installation signiert. Für die Verwendung auf früheren Windows-Versionen wenden Sie sich an FarSite.
- Die X.25-Software verfügt über eine Vielzahl von Funktionen, darunter ISO-Transport (Klassen 0 bis 3), Unterstützung für OpenFT FTAM, eine WinSock2-konforme Sockets-API und eine Java-API. Die Sockets-API ist auch von .NET-Anwendungen aus zugänglich. Mit dem FarSync X25 High Capacity Pack können bis zu 4095 Verbindungen oder standardmäßig 254 pro Port unterstützt werden.
- IP over X.25-Unterstützung ist enthalten und ermöglicht TCP/IP-Betrieb über ein X.25-Netzwerk.
- 32- und 64-Bit-Anwendungen werden unterstützt.
Ein umfassendes Entwickler-Toolkit für die Entwicklung mit APIs für X.25 und ISO-Transport wird mit jedem X.25-Produkt geliefert, einschließlich vieler Beispielanwendungen. Ein Multi-Port-Line-Monitor und eine Line-Statistics-Anwendung werden ebenfalls mitgeliefert.
- Die X.25-Karte wird nahtlos als Plug-and-Play-Gerät installiert. SMP (Multiprozessor)-Systeme werden unterstützt. FarSync-Adapter unterstützen die Linux-Kernel-Versionen 2.6.12 und höher in 32- und 64-Bit-Formaten, einschließlich der führenden Distributionen von Red Hat, SuSE, CentOS, Ubuntu, Debian, Fedora, Slackware und anderen.
FarSite hat sich verpflichtet, FarSync-Adapter auf neuen Versionen von Linux und Linux-Kerneln zu unterstützen, sobald diese veröffentlicht werden. Die Konfiguration erfolgt über eine Java-basierte GUI. - Es gibt APIs für die X.25-Schicht, eine Socket-basierte Schnittstelle und eine Java-API. Außerdem gibt es eine API für die ISO-Transportschicht (ISO 8073 - verbindungsorientiert).
- Die Unterstützung von IP over X.25 ermöglicht den TCP/IP-Betrieb über ein X.25-Netzwerk.
- Die Unterstützung von XOT (X.25 over TCP/IP) ist als Option erhältlich, wobei die gleichen APIs wie bei X.25 verwendet werden. XOT kann zur gleichen Zeit wie X.25 betrieben werden.
- Standardmäßig werden bis zu 254 Verbindungen pro Port unterstützt, mit dem FarSync X25 High Capacity Pack sogar bis zu 4095 Verbindungen.
- Der Quellcode für den Treiber und die Bibliotheken für die API werden mit dem Produkt geliefert, so dass der Endbenutzer sie für die Verwendung mit fast allen aktuellen oder zukünftigen Linux-Varianten nachbauen kann.
Ein umfassendes Developers Toolkit für die Entwicklung mit APIs für X.25 und ISO Transport wird mit jedem X.25-Produkt mitgeliefert, einschließlich vieler Beispielanwendungen. Ein Multi-Port-Line-Monitor und eine Line-Statistics-Anwendung werden ebenfalls mitgeliefert.
Mit dem Laden bzw. Abspielen des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Die Karte eignet sich für den Anschluss an alle Arten von X.25-Netzen, X.25 über den ISDN-D-Kanal und Mietleitungen. Typische Anwendungen sind:
- Private X.25-Netze wie Polizei, Zoll, Militär, Fischerei, Finanzwesen, Behörden und Fluggesellschaften
- E-Commerce-Gateways für die Kreditprüfung
- Gemischte X.25- und IP-Netze
- SMS-Nachrichten-Gateways
- Abrechnung und Mediation
- FTAM-Zugang
- ATM-Verbindungen
- Lotterie-Terminals
- X.400
- PC/Server-basierte X.25-Vermittlung mit XOT
Die Karte ist mit allen öffentlichen X.25-Netzen kompatibel.
|
|
 |

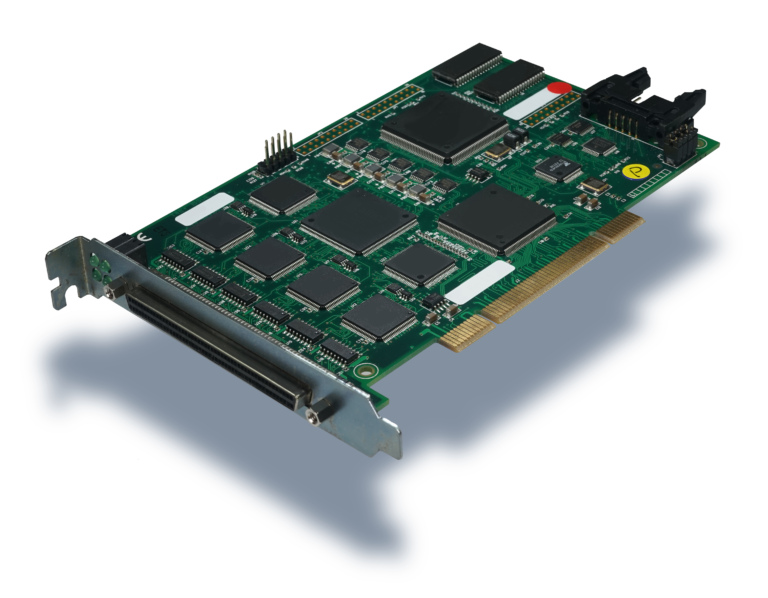

 FarSync X25 T4Ee |
FarSync X25 T4E+
hat eine sehr ähnliche Ausstattung wie der FarSync X25 T4Ee,
ist aber für einen PCI-Bus ausgelegt.
|
Einzelheiten zum Produkt
- Hardware-Details
- TCP/IP over X.25
- API's und Entwickler-Toolkit
- Konfiguration
- Technische Info Software
- Technische Info Hardware
Die FarSync X25 T4Ee 4-Leiter-Karte verfügt über einen AMD-Prozessor mit SRAM und einen integrierten HDLC-Controller, der über einen PCIe-Bus mit dem Server/PC verbunden ist.
Network Interfaces
Die an allen Ports verfügbaren Multifunktionsleitungstreiber unterstützen die Netzwerkschnittstellen X.21 (V.11), V.35, RS232 (V.24, X.21bis), RS530 (EIA530, RS422) und RS449, die alle softkonfigurierbar und ESD-geschützt vor statischer Aufladung sind.
Es werden X.25-Leitungsgeschwindigkeiten von über 2.048 MBits/s unterstützt.
Clock Generation
FarSync X25 T4Ee unterstützt neben der externen (liniengenerierten) Taktung auch kartengenerierte Takte mit Geschwindigkeiten von 9600 Baud bis über 10 Mbits/s, wobei für jede Linie eine andere Geschwindigkeit eingestellt werden kann.
Line Signalling Modes
Es kann eine Vielzahl von Leitungssignalisierungsmodi gehandhabt werden, darunter NRZ sowie die selbsttaktenden (der Takt für die Daten wird aus der ankommenden Datenleitung dekodiert) Leitungssignalisierungsmodi NRZI, Manchester Encoding, Conditioned Diphase (auch bekannt als Differential Manchester), FM0 und FM1 bei Geschwindigkeiten von bis zu 10 MBits/s. Dies bedeutet, dass keine separaten Taktleitungen erforderlich sind. Diese Leitungssignalisierungsmodi sind eine weich konfigurierbare Alternative zu NRZ und eine zuverlässige Möglichkeit zur Handhabung langer Hochgeschwindigkeitskabel. Einige X.25-Implementierungen erfordern insbesondere Conditioned Diphase und diese Karte kann diese unterstützen.
Leitungsabschluss wird für alle symmetrischen Signalpaare für X.21 (V.11), V.35, RS530 (EIA530, RS422) und RS449 (RS422-Signalisierung) unterstützt. Die Leitungsabschlusswiderstände können für jeden Anschluss einzeln ausgewählt werden. Die Hinzufügung von Leitungsabschlusswiderständen kann zur Verbesserung der Signalqualität auf langen Hochgeschwindigkeitsleitungen hilfreich sein.
Multiple Cards
Die mit Windows und Linux gelieferten Treiber ermöglichen die Unterstützung einer großen Anzahl von Anschlüssen durch die Installation mehrerer FarSync-Karten in einem Server. In der Regel können 12 oder mehr Karten (24+ Ports) unterstützt werden; das Kartenlimit hängt nur von den im Host-Server verfügbaren Ressourcen und der Gesamtbandbreite des PCIe/PCI/PMC-Busses ab.
PCIe-Kompatibilität
FarSync PCIe-Karten sind für Systeme mit einem PCIe-Bus geeignet und decken sowohl Einzel- als auch Multiprozessorsysteme ab. Diese Karten sind konform mit der PCI Express Base Spezifikation Revision 1.0a und höher. Bei den FarSync-Adaptern handelt es sich um Bus-Mastering, 1x (single lane) Karten.
Wenn Sie sich bezüglich Ihres Systems nicht sicher sind, wenden Sie sich an uns. Wir beraten Sie gerne, welche Karte für Sie am besten geeignet ist.
Kabel
Diese Karte mit vier Anschlüssen verwendet einen einzigen großen, hochdichten 100-poligen HIPPI-Anschluss, über den alle vier Leitungen verfügbar sind. Das Vierfach-Anschlusskabel HCR4 wird an die Karte angeschlossen und teilt die vier Netzwerkschnittstellen in separate Netzwerkanschlüsse auf, um Unterstützung für EIA-530 (RS422) und RS232 zu bieten. X.21, V.35 und RS449 sind über Übergangsstecker verfügbar. Einzelheiten zu den verfügbaren Kabeln und Konvertern finden Sie im Abschnitt Kabel in der Tabelle Bestellinformationen. Crossover-Kabel, manchmal auch als Nullmodemkabel bezeichnet, oder DTE- zu DCE-Konvertierungskabel sind ebenfalls erhältlich.
Die IP-over-X.25-Unterstützung ist Teil des FarSync X25-Produkts und ist in Linux und Windows integriert.
Linux Features: Die Unterstützung von IP über X.25 entspricht dem RFC 1356 (IP über X.25). Protokolle höherer Ebene, die über IP laufen, einschließlich TCP, UDP, HTTP und FTP, werden unterstützt.
Windows Features: Die Unterstützung von IP über X.25 entspricht RFC 1356 (IP über X.25), für einzelne und mehrere X.25-Ziele. Protokolle auf höherer Ebene, die über IP laufen, einschließlich TCP, UDP, HTTP und FTP, werden unterstützt.
Siehe weitere Einzelheiten über die Funktionsweise von X.25 und IP über X.25
Anwendungsentwickler haben die Wahl zwischen APIs für X.25 und ISO Transport. Eine API-Auswahlhilfe hilft dem Entwickler bei der Auswahl der am besten geeigneten Schnittstelle.
Das umfassende Developers Toolkit ist im Lieferumfang des Produkts enthalten. Für weitere Informationen siehe: X.25 Developers Toolkit und API Details
Sowohl für Windows als auch für Linux erfolgt die Konfiguration über eine GUI-Konfigurationsanwendung. Eine schnelle Installation und eine einfache Konfiguration sind die Hauptmerkmale des Produkts. Siehe die Beispielbildschirme.
Die X.25-Leitung kann neu konfiguriert und neu gestartet werden, ohne die Software neu zu laden.
Viele der Parameter, wie z. B. die Auswahl von DTE / DCE, werden automatisch festgelegt. Durch die Auswahl der Leitungsgeschwindigkeit werden automatisch geeignete Timer- und Wiederholungswerte festgelegt. Eine erweiterte Registerkarte erlaubt es dem Benutzer, die Konfiguration der Leitung bei Bedarf genau zu spezifizieren.
Die Konfiguration unter Linux kann optional auch über eine Textdatei erfolgen.
Windows Port Manager zeigt eine FarSync X25-Adapterkonfiguration für X.25
Linux Adapter Manager zeigt die X.25-Konfiguration eines FarSync X25-Adapters
| X.25 Software Specifications | |
| Windows support | The FarSync adapters install easily under Windows 11, 10, 8.1, Windows Server 2022, 2019, on single or multi-core 32 and 64 bit systems. The FarSync drivers are signed by Microsoft for easy installation. For use on earlier Windows versions contact FarSite. |
| Linux support |
FarSync adapters support Linux kernel versions 2.6.12 and onwards in 32 and 64 bit formats, including the leading distributions supplied by Red Hat, SuSE, CentOS, Ubuntu, Debian, Fedora, Slackware and more. |
| SMP (Multi-Processor Systems) | The software has been designed for and tested on SMP Servers |
| 32 and 64 bit systems | The FarSync X25 cards can be used on 32 and 64 bit systems using Intel/AMD X86/x64 type processors under Linux and Windows with 32 or 64 bit applications |
| X.25 Features | |
| X.25 CCITT compliance | 1980, 84 & 88 |
| DTE/DCE operation | Both and Automatic detection and selection |
| Maximum SVCs (all types) | 254 sessions on each line, any mix of bothway, incoming and outgoing. 4,095 sessions using the optional High Capacity Pack (see Order Information), any mix of bothway, incoming and outgoing |
| Maximum PVCs | 254 sessions on each line. 4,095 sessions using the optional High Capacity Pack (see Order Information) |
| Maximum simultaneous connections | 254 connections on each line. 4,095 connections with the optional High Capacity Pack (see Order Information) |
| Data Packet size range | 0 to 4,096 bytes |
| Data packets per second throughput | More than 2,000 pps |
| X25 facilities supported | Reverse charging, Closed User Group (CUG), Network User Identifier (NUI), Fast Select, Packet and Windows size negotiation, Extended sequence numbering (128), Throughput Class Negotiation. |
| Types of network connection | X.25 packet switch, leased line, dial up (X.32 and dial on DTR) |
| Accessible via API | Four APIs, a Sockets based interface, a Java API and a legacy NCB API. |
| IP over X.25 |
Supported, complies with RFC 1356 on Linux and Windows |
| X.25 switch | X.25 Switch daemon available on Linux for free download for use with FarSync X25 adapters |
| XOT Option Features | |
| XOT Specification | Complies with RFC 1613 - X.25 over TCP (XOT) |
| Maximum XOT connections | 4,095 on Linux, |
| Maximum SVCs and PVCs | 4,095 on Linux,, any mix of SVCs and PVCs |
| Data packets size range | 0 to 4,096 bytes |
| OOB (Out of Band) data | Supported for Interrupts, Resets and the D bit |
| X25 facilities supported | Closed User Group (CUG), Network User Identifier (NUI), Fast Select, Packet and Windows size negotiation, Throughput Class Negotiation. |
| Accessible via API | Two APIs, a Sockets based interface, a Java API |
| ISO Transport Features | |
| Supplied with the X.25 software | Included with both the standard product and the High Capacity Pack |
| Standard supported | ISO 8073 (connection oriented) |
| Classes supported | Classes 0, 1, 2 and 3 |
| Negotiation between classes | Yes |
| Simultaneous transport connections | 254 sessions on each line. 4,095 sessions using the High Capacity Pack |
| TPDUs in a NSDU | 1 |
| Accessible via API | Yes |
| Developers Toolkit | |
| X.25 Developers Toolkit and API details | |
| FarSync T4Ee Technical Specification | |
| Card type and PCIe specification | AMD Processor with embedded communications controller, FarSite extended communications controller (customisable), 100 pin HIPPI connector for the communications lines, FarSync PCIe cards are suitable for systems with a PCIe bus, covering single and multi-processor systems. These cards are compliant with PCI Express Base specification revision 1.0a and above. The FarSync adapters are bus mastering, 1x (single lane) cards. |
| Physical characteristics | Short card (height 107mm, length 167mm) |
| Network connections supported | 4 synchronous or asynchronous ports, soft switchable line termination RS232 – DTE DB25M connector, DCE type cables also available. The connectors listed above are with the appropriate cable fitted, these cables can be found in the Cable Options section. |
| Link speed range Synchronous |
X21, RS530, RS449, V.35: up to 10 Mbits/s internally or externally clocked, RS232: up to 128 Kbits/s. |
| Link speed range Asynchronous | RS232, X.21, RS530, V.35: 50, 75, 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38.4K, 57.6K & 115.2 Kbits/s |
| Maximum total bandwidth | 53 Mbits/s |
| Line signal modes | NRZ, NRZI, Manchester Encoding, Conditioned Diphase (Differential Manchester), FM0, FM1 |
| Multiple cards |
The drivers supplied with Windows and Linux allow large numbers of ports to be supported by the installation of multiple FarSync cards in a Server. Typically 12 or more cards (24+ ports) can be supported; the card limit is only dependent on the resources available in the host Server and the total bandwidth of the PCIe/PCI/PMC bus. |
| Line indicators | 4 LEDs one per port showing line connection status |
| ESD Protection | Yes, Littelfuse high speed ESD and over-voltage protection |
| MTBF | 165,256 hours calculated using Bellcore Method 1 Case 3, 40 deg.C ambient, 15 deg.C case temperature rise above ambient |
| Approvals | EN55022 class B, CE, FCC class B, RoHS2 compliant |
| Operating Temperature Range | 0–50°C ambient air temperature. An industrial temperature range version is available on special order, contact us for details. |
| Humidity | Operating humidity 10 to 85% non condensing. |
| Power requirements | < 2.32 A @ +3.3v, < 1mA @ +12v (for ESD suppression) < 7.7 watts. |
| Line clocking - internal | Internal clock range: over 160 different frequencies between 300 baud and 10 Mbits/s. See Hardware Details for the list. No special cables are required to use internal clocks. Internal clocking is supported on RS530, RS232, X.21, V.35 and RS449 connections |
| Line clocking - external | External clocks received from a serial port and used to a drive serial communications port can be any frequency up to 10MHz. |
| Line Termination | Line termination resistors can be configured in or out. |
| Terminal timing | Terminal Timing is supported to enable system-wide clock synchronisation. |
| Cables | Cables are ordered separately, see the Cable Options section for details |
| Warranty | Free 5 year warranty |
| Compliance | RoHS2, REACH |
Bestell-Informationen
- Enthalten ist
- Produkt-Codes
- Kabel-Optionen
Die X.25-Software-Firmware, Treiber, Dienstprogramme und das X.25 Developers Toolkit sind im Lieferumfang des FarSync-Adapters enthalten. Leitungskabel sind separat zu bestellen.
Die Software und die Dokumentation werden von dieser Website mit einem Code heruntergeladen, der mit dem FarSync X25 Adapter geliefert wird:
- Treiber für Linux und Windows
- Zahlreiche Beispielanwendungen mit Quellcode
- Dokumentation für alle APIs im Adobe PDF-Format
- Quellcode für Linux-Treiber und API-Bibliotheken
- Netzwerkmonitor und verschiedene nützliche Hilfsprogramme
Neue Versionen der Software mit Verbesserungen und Fehlerkorrekturen stehen auf der Download-Seite des Herstellers im Support-Bereich zum kostenlosen Download bereit.
FarSync X25 T4Ee Order Information |
||
| Product Name | Description | Product Code |
| FarSync X25 T4Ee | Intelligent 4 port X.25 PCI Express (PCIe) card featuring many line signalling modes with X.25 Software and the X.25 Developers Toolkit for Windows and Linux included. | FS6456 |
| FarSync X25 T4E+ | Intelligent 4 port X.25 PCI card featuring many line signalling modes with X.25 Software and the X.25 Developers Toolkit for Windows and Linux included. | FS6446 |
| Software Options | ||
| FarSync X.25 High Capacity Pack for Windows | Upgrade to the standard Windows FarSync X.25 software that allows up to 4095 simultaneous sessions | FS9504 |
| FarSync X.25 High Capacity Pack for Linux | Upgrade to the standard Linux FarSync X.25 software that allows up to 4095 simultaneous sessions | FS9505 |
| FarSync XOT Extension | An optional upgrade to add XOT (X.25 over TCP/IP) with FarSync X.25 cards on Linux. A FarSync X25 card must be purchased with this product. |
FS9508 |
| Compatible Cables | ||
| HCR4 | HCR4, Quad port RS530 and RS232 DTE cable DB25M connectors, 2.0 metres for use with FarSync T4Ee, T4E+, X25 T4Ee and X25 T4E+ cards, see pinouts. Also supports X.21, V.35 and RS449 interfaces with addition of conversion cables TCX1, TCV1 and TC449 respectively, |
FS6076 |
| TCX1 | TCX1, X.21 DTE (V.11) DB15M 1 port HCR4 cable to X.21 transition connector, see pinouts. | FS6052 |
| TCV1 | TCV1, V.35 DTE M34M 1 port HCR4 cable to V.35 transition connector, see pinouts. | FS6053 |
| TC449 | TC449, RS449 DTE DB37M 1 port HCR4 cable to RS449 transition connector, see pinouts | FS6054 |
| Test-T4E | Loopback connector for testing the cards 4 communication ports | FS6026 |
| Special purpose cables for all FarSync adapters and FarLinX devices | ||
| Null-MX | General purpose X.21 double shielded crossover cable, DB15F connectors, 0.5 metres. Converts the DTE presentation into a DCE, see pinouts | FS6090 |
| X21-EXT | X.21 double shielded 15 metre extension cable, DB15F to DB15M | FS6091 |
| Null-MR4 | RS232 and RS530 (EIA530, RS422) double shielded crossover cable, DB25F connectors, 0.5 metres. Converts the DTE presentation into a DCE. | FS6097 |
| X.21-449-INT | X.21 to RS449 (DB37F connector) - conversion cable, for use when FarSync adapter generates the clock, 0.5 metres, see pinouts | FS6093 |
| X.21-449-EXT | X.21 to RS449 (DB37M connector)- conversion cable for use when the clock externally generated (DCE Clock), 0.5 metres, see pinouts | FS6094 |
* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!
Daten letztmalig aktualisiert am 30.05.2023
