FarSync Flex V3

  • Überblick
  • Hauptmerkmale
  • Features unter Windows
  • Features unter Linux
  • Developers Toolkit
  • Typische Anwendungen

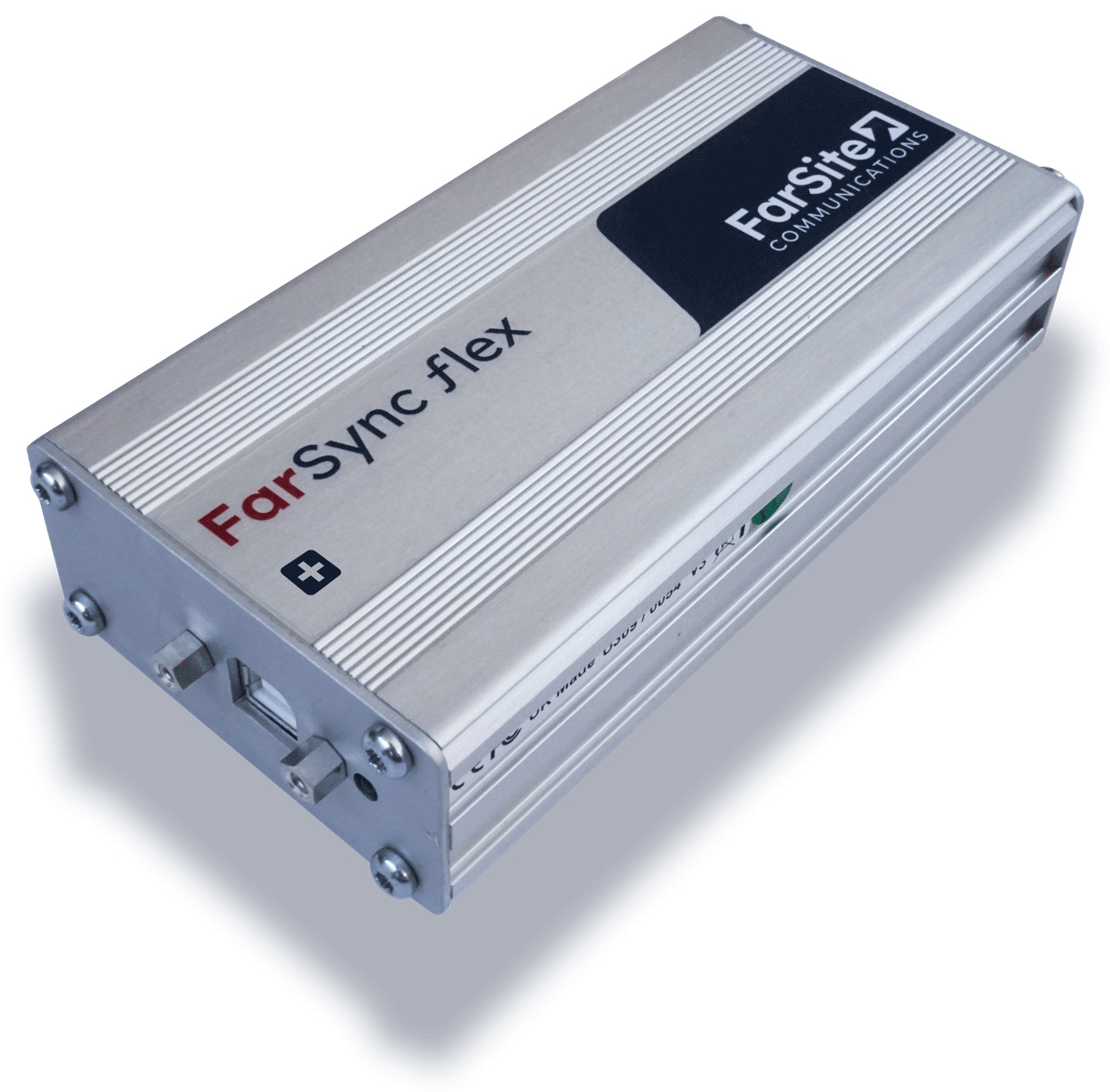

Der FarSync Flex V3* USB-Adapter ist eine hochwertige synchrone Lösung für Geschäfts-, Regierungs- und Militäranwendungen. Er nutzt den anpassbaren FarSite-Kommunikationscontroller und wurde entwickelt, um eine leistungsstarke, saubere, langlebige und vielseitige Konnektivität für Linux- und Windows-Systeme zu bieten.

Der bus-powered USB-Adapter unterstützt eine synchrone Leitung mit Geschwindigkeiten von weit über 3 Mbits/s im Dauerbetrieb. Der hochflexible universelle Netzwerkanschluss unterstützt RS232, X.21, RS530 (RS422 Signalisierung), RS449 , RS485 und V.35 Netzwerkschnittstellen.

Der Adapter kann den TCP/IP-Protokollstack des Host-Computers unterstützen, oder es kann eine Anwendung geschrieben werden, die die Low-Level-API für eine Vielzahl verschiedener Funktionen nutzt. Das FarSync Flex SDK bietet ein Entwickler-Toolkit für das Produkt.

Der Flex kann mit einem speziellen Monitorkabel zur Leitungsüberwachung verwendet werden. Eine Überwachungsanwendung ist im Lieferumfang enthalten. Die Monitoring-Unterstützung ist auch mit Wireshark kompatibel.

Für DAB-Verbindungen unterstützt der FarSync Flex ETI (NI, V.11) und STI (PI, V.11).

*Der FarSync Flex V3 hat den FarSync Flex V2 im Juli 2018 abgelöst, er ist ein Plug-in-Ersatz. Der Flex V3 ist zu 100 % kompatibel (aktualisierter Treiber erforderlich) mit den zusätzlichen Features bzgl. eines größeren Betriebstemperaturbereichs und einer höheren Betriebsgeschwindigkeit. Der FarSync Flex V2 ist aufgrund veralteter Teile nicht mehr erhältlich.

Der intelligente FarSync Flex ist auf Zuverlässigkeit, hohe Leistung und Flexibilität ausgelegt. Der Adapter verwendet einen schnellen ARM-Prozessor mit Flash und RAM für den Onboard-Code.

  • Die an beiden Ports verfügbaren Multifunktionsleitungstreiber unterstützen X.21 (V.11), V.35, RS232 (V.24, X.21bis), RS530 (EIA530, RS422), RS449 und RS485 2- und 4-Draht-Netzwerkschnittstellen, die alle softkonfigurierbar und ESD-geschützt vor statischer Aufladung sind.
  • Sync-Leitungsgeschwindigkeiten über 3 Mbits/s, Async-Leitungsgeschwindigkeiten bis zu 115,2 Kbits/s
  • USB 2.0-Hochgeschwindigkeitsmodus (480 MB/s), kompatibel mit USB 3 und USB 1.1
  • Betrieb mehrerer Flex-Geräte über einen einzigen Server
  • Hocheffiziente USB-Bus-Stromversorgung, energiesparendes Design
  • NRZI, NRZ, Manchester-Kodierung, Conditioned Di-phase, FM0- und FM1-Leitungssignalformate, Tri-State-Sender und -Empfänger
  • Master oder Slave im 2- oder 4-Draht-Multidrop-Betrieb (NRZI, Manchester-Kodierung, konditionierte Di-Phase, FM0 oder FM1) RS485
  • Externer oder interner Linientakt für Hunderte von synthesizergenerierten Taktraten mit vollständig konfigurierbarer bidirektionaler Taktung
  • Benutzerdefinierte Taktraten, die dynamisch über die API konfiguriert werden können, mit glitchfreiem Übergang zwischen den Raten
  • Dual-Bank-Flash für sichere Upgrades im Feld und Wiederherstellung früherer Systeme
  • Per Software wählbare synchrone HDLC-, transparente Bitstrom- und asynchrone Formate
  • FarSite anpassbarer Kommunikationscontroller
  • Neue Softwareversionen können kostenlos von der Download-Seite im Support-Bereich des Herstellers heruntergeladen werden
  • Optionale Montagehalterungen (werkseitig montiert)
  • Optionen für reine Platinen und leere Gehäuse für OEM-Anforderungen

Der FarSync Flex wird mit Unterstützung für Windows und Linux geliefert. Dazu gehört ein Low-Level-Treiber, der den Zugriff auf die in der Hardware verfügbaren Kommunikationsfunktionen ermöglicht, sowie ein optional installierbarer Treiber, der eine Verbindung mit dem Standard-TCP/IP-Protokollstapel herstellt, um den Zugriff auf IP-basierte Netzwerke wie das Internet zu ermöglichen. Es können mehrere Geräte installiert werden.

Die FarSync-Adapter lassen sich problemlos unter Windows 11, 10, 8.1, Windows Server 2022, 2019, auf single- oder multi-core 32- und 64-Bit-Systemen installieren. Die FarSync-Treiber sind von Microsoft für eine einfache Installation signiert. Für die Verwendung auf früheren Windows-Versionen kontaktieren Sie FarSite.

labview logo smallAuf diesen Adapter kann von Kunden, nativen Windows-Anwendungen sowie solchen, die Drittanbieter-Frameworks wie LabVIEW verwenden, zugegriffen werden.

Ein FsWinAPI-Treiber wird mit der optionalen Installation eines NDIS (LAN)-Treibers installiert. LabVIEW-Anwendungen können auf diesen Adapter zugreifen. Die FsWinAPI ermöglicht es Anwendungen, die mit dem FarSync SDK entwickelt wurden, die Art der gesendeten und empfangenen Daten in bit-synchronen (HDLC-gerahmten) Daten und transparenten Bitstream-Formaten genau zu steuern.

Die FsWinAPI ist eine Erweiterung der MS COMM API und ermöglicht es beispielsweise, Anwendungen, die zur Unterstützung von COM-Ports entwickelt wurden, einfach zu portieren, um die FarSync-Unterstützung im synchronen oder asynchronen Modus zu nutzen. Durch diese Standardisierung ist die API auch von höheren Umgebungen wie .NET, C#, VB usw. leicht zugänglich. Die API ermöglicht Anwendungen den direkten Zugriff auf die Kommunikationsschnittstelle(n) der Karte für bit-synchrones (HDLC) Framing, transparenten Bitstrombetrieb (Video- und Sprachanwendungen) und auch asynchrone Daten mit FarSync-Adaptern, die asynchronen Betrieb unterstützen.

Wenn der Host-TCP/IP-Stack über den FarSync-Adapter verwendet werden soll, um den Zugang zu IP-basierten Netzwerken wie dem Internet zu ermöglichen, wenden Sie sich bitte an uns, um weitere Informationen zu erhalten.

Das Produkt wird mit einem umfassenden Konfigurationsprogramm und einem eigenen Leitungsmonitor geliefert, mit dem der Benutzer den Leitungsverkehr mit WAN-Protokolldecodierung für eine schnelle Fehlersuche aufzeichnen, anzeigen und speichern kann.

FarSync-Adapter unterstützen die Linux-Kernel-Versionen 2.6.12 und höher in 32- und 64-Bit-Formaten, einschließlich der führenden Distributionen von Red Hat, SuSE, CentOS, Ubuntu, Debian, Fedora, Slackware und anderen.
FarSite verpflichtet sich, FarSync-Adapter auf neuen Versionen von Linux und Linux-Kerneln zu unterstützen, sobald diese veröffentlicht werden.

Die Installation ist einfach, da der Treiber dynamisch geladen werden kann, so dass kein Kernel-Rebuild erforderlich ist, um den Treiber zu installieren. Der Treiber fungiert als dynamisch ladbares Modul. Das Link-Level-Protokoll kann PPP, Cisco HDLC oder Frame Relay mit optionaler Authentifizierung durch CHAP, MSCHAP oder PAP (RFC 1334) sein und bietet eine Standard-Punkt-zu-Punkt-Netzwerkschnittstelle. Der Treiber wird mit Quellcode geliefert. Der Treiber unterstützt sowohl Big-Endian- als auch Little-Endian-Speicherformate.

labview logo smallAuf diesen Adapter kann sowohl von nativen Linux-Anwendungen als auch von Drittanbieter-Frameworks wie LabVIEW aus zugegriffen werden.

Die Char-I/O-API bietet eine programmiersprachenunabhängige High-Level-Schnittstelle zum FarSync-Basistreiber und unterstützt den Zugriff auf bitsynchrone (HDLC) Frames, transparente Bitströme und asynchrone Daten mit FarSync-Adaptern, die den asynchronen Betrieb unterstützen.

Es wird ein Konfigurationsprogramm zur Verfügung gestellt, um die Leitungsgeschwindigkeit, den Schnittstellentyp und das Protokoll einzustellen.

Wenn der Host-TCP/IP-Stack über den FarSync-Adapter verwendet werden soll, um den Zugang zu IP-basierten Netzwerken wie dem Internet zu ermöglichen, wenden Sie sich bitte an uns, um weitere Informationen zu erhalten.

Das FarSync SDK bietet ein Entwickler-Toolkit mit vollständiger Dokumentation, nützlichen Hilfsprogrammen, wie z. B. einem Leitungsmonitor, und vielen Beispielanwendungen für Linux und Windows. Kunden, die das FarSync SDK erwerben und technische Fragen zur Verwendung der API haben, erhalten kostenlosen Support von der technischen Abteilung von FarSite.

Das SDK unterstützt das Schreiben von Anwendungen sowohl unter Linux als auch unter Windows und enthält Dokumentation, funktionierende Beispielanwendungen sowie Entwicklungs- und Testdienstprogramme. Es enthält alles, was ein Benutzer benötigt, um schnell eine Vielzahl von Anwendungen zu entwickeln und zu testen, wie z. B. spezielle synchrone (HDLC-gerahmte) Protokolle oder transparente Bitstream-Datenanforderungen, einschließlich Audio, MPEG Video T-DMB und DAB ETI mit Bitstream-Encoder und Decoder.

Das FarSync SDK ist separat vom FarSync-Adapter zu bestellen.

Unsere technische Abteilung bietet Anwendungsentwicklern, die die API als Teil des Pakets verwenden, das beim Kauf des FarSync SDK bereitgestellt wird, kostenlose Unterstützung per E-Mail und Telefon.

Weitere Informationen über das FarSync SDK Developers Toolkit und die unterstützten APIs finden Sie hier.

Die FarSync Flex-Adapter eignen sich für ein sehr breites Spektrum von Anwendungen. Typische Anwendungen sind:

  • HDLC-Framing-Unterstützung für Nicht-Standard- oder Spezialprotokolle
  • Anbindung an transparente Bitströme zur Verarbeitung ungewöhnlicher Protokolle
  • Leitungsüberwachung (sowohl Senden als auch Empfangen)
  • Datengenerator für Testsysteme
  • Technische Überwachung und Steuerung von Systemen
  • Master oder Slave in einer RS485 2- oder 4-Draht-Multidrop-Umgebung
  • Anschluss an Funkmodems zur Steuerung der Datenrate über dynamisch variable Taktraten
  • Anbindung von Video- und Sprach-Bitströmen wie T-DMB, DAB ETI (N1, V.11) und STI (P1, V.11)

datasheetdownload   X25 K2Ee layout 2 768x373



Technische Daten / Funktionalität im Detail

  • Konfiguration
  • Technische Info Software
  • Technische Info Hardware

Unter Windows erfolgt die Konfiguration über eine GUI-Anwendung. Ein typischer Bildschirm ist unten abgebildet.

Der Anschluss kann neu konfiguriert und neu gestartet werden, ohne dass die Software neu geladen werden muss.

Es gibt eine kontextsensitive Hilfe und ein Online-Handbuch, falls dies erforderlich sein sollte. Eine erweiterte Registerkarte ermöglicht es dem Benutzer, die Konfiguration des Ports bei Bedarf weiter zu spezifizieren.

Für Linux wird ein Konfigurationsprogramm bereitgestellt; alternativ können Textdateien verwendet werden.

Flex Config General 385x364

Konfiguration eines Anschlusses

Software Technical Specifications
Linux
Distribution and Kernel Support

FarSync adapters support Linux kernel versions 2.6.12 and onwards in 32 and 64 bit formats, including the leading distributions supplied by Red Hat, SuSE, CentOS, Ubuntu, Debian, Fedora, Slackware and more.
FarSite is committed to supporting FarSync adapters on new versions of Linux and Linux kernels as they are released.


The products may operate successfully with earlier or later versions of the kernel but no specific testing has been undertaken by FarSite.
Big Endian and Little Endian memory storage format drivers supplied.
Protocol Supported TCP/IP, PPP, Cisco HDLC, LAPB, Frame Relay, CHAP, MSCHAP, PAP (RFCs 1661, 1332, 1334). Bitstream. ETI (NI, V.11) with the FarSync SDK.
API and Interfaces Char I/O API

Windows

O/S Types

The FarSync adapters install easily under Windows 11, 10, 8.1, Windows Server 2022, 2019, on single or multi-core 32 and 64 bit systems. The FarSync drivers are signed by Microsoft for easy installation. For use on earlier Windows versions contact FarSite.

This adapter can be accessed from customers, native Windows applications as well as those using third-party frameworks such as LabVIEW.

Protocol Supported TCP/IP, PPP, LAPB, V.120, CHAP, PAP (RFCs 1661, 1332, 1334), ETI (NI, V.11), Bitstream.
API and Interfaces FsWinAPI, NDIS (LAN) where the line appears as a LAN interface
Utilities Line Monitor to record, display and store line traffic included
FarSync Flex Hardware Technical Specifications
General Intelligent USB adapter with ARM processor, dedicated RAM and dual bank Flash memory,
Field upgradeable onboard firmware,
USB bus powered, USB 2.0 (high-speed - 480mb/s mode) USB 3 and USB 1.1 compatible,
Network line connector: HD26 for connection of network cables
Physical characteristics Dimensions: - Height 30mm, Length 126 mm, Width 62mm,
Weight: 190g,
Cable (supplied): 0.6 metre A to B USB cable with thumb screw secured B connector.
Network connections supported

RS232 – DTE DB25M connector,
X.21 (V.11) (V.11) – DTE DB15M connector,
V.35 – DTE M34M connector,
RS530 (RS422) – DTE DB25M connector,
RS449 (RS422) – DTE DB37M connector,
RS485 2 and 4 wire.

DCE type cables are also available
Link speed range RS232: up to 128 Kbits/s,
X.21, V.35, RS530, RS449, RS422, RS485: to well over 3 Mbits/s
Sync and Async Synchronous operation to well over 3 MBits/s,
Asynchronous operation up to 115.2 KBits/s
Line Signal Modes NRZ, NRZI, FM0, FM1, Manchester Encoding and Conditioned Di-phase to well over 3 Mbits/s
ESD protection Yes, Littelfuse high speed ESD and over-voltage
protection
Indicators LED displaying network line status
Approvals EN55022 class B, CE,
FCC class B
Power requirements USB Bus powered, < 500 mA on full load, < 2 watt
MTBF MTBF: 360,181 hours - calculation based on Bellcore Method 1 Case 3, 40°C ambient, 15°C case temperature rise above ambient.
Operating Temperature Range –40°C to 85°C ambient air temperature. (industrial temperature range)
Humidity Range 5% to 95% RH operating (non-condensing),
5% to 95% RH storage (non-condensing)
Line clocking
(internal/external)
Internal and externally generated line clocking is supported,

Internal clock range 75 baud to 4.096 Mbits/s on X.21, V.35, RS530, RS422, RS449 and RS485,

Internal clock range 75 baud to 128 Kbits/s on RS232 (V.24),

Custom clock rates are dynamically configurable through the API with glitch free transitions.
Extra Line Control Bit reversal, receive clock inversion, configurable resistive interface signal termination.
Full configurable bidirectional clocking.
Cable type compatibility Cables are ordered separately see list of cables available below
Warranty 5 years
Compliance RoHS2 and REACH
Download the FarSync Flex Hardware Manual



Bestell-Informationen

  • Enthalten ist
  • Produkt-Codes
  • Kabel-Optionen
  • Zubehör

Die Software-Firmware, Treiber und Dienstprogramme sind im Lieferumfang des FarSync-Adapters enthalten. Kabel sind separat zu bestellen.

Die Software und die Dokumentation werden von der Website des Herstellers mit einem Code heruntergeladen, der mit dem FarSync-Adapter geliefert wird:

  • Treiber für Linux und Windows
  • Quellcode für Linux-Treiber
  • Netzwerkmonitor und verschiedene nützliche Hilfsprogramme
  • Adapter für den USB-Anschluss mit USB-F-Kabel

Neue Versionen der Software mit Verbesserungen und Fehlerkorrekturen werden auf der Download-Seite im Support-Bereich des Herstellers zum kostenlosen Download bereitgestellt.

Das Developer's Toolkit ist separat zu bestellen und wird als Download geliefert.

FarSync Flex Order Information
Product Name Description Product Code
FarSync Flex 1 port synchronous USB Adapter with Linux and Windows software. This is the base product, it includes the Flex hardware, USB cable, drivers, utility programs, documentation and a quick start guide. * FS4100
FarSync SDK The Linux and Windows Developers Toolkit for the FarSync Flex - required if you want to write software to use the adapters API FS9610
FarSync Flex X25 Supports all the features of the FarSync Flex plus X.25 support and an X.25 SDK* FS6100
  * If you require the FarSync Flex for use with Nokia Siemens Networks LMT software then please contact the vendor.

Accessories for the FarSync Flex, FarSync Flex X25 and FarSync BERT
Product Name Photo Description Product Code
Flex Mounting Kit - metal Flex metal mounting bracket A pair of FarSync Flex mounting brackets.

Must be ordered with the FarSync Flex as it is a factory fit only. Should only be used if a metal mounting bracket is required.
FS4901
Flex Mounting Kit - plastic FarSync Flex plastic mounting bracket A pair of FarSync Flex mounting brackets (recommended when fixing the location of the Flex case is required).

Can be retrofitted, easy to fit, no disassembly of the Flex case is required to fit.
FS4902
