Die FarSync T2U-PMC-Adapter bieten eine hochwertige PCI Mezzanine-Adapterlösung für Unternehmen, Behörden und militärische Anwendungen. Sie wurden entwickelt, um eine leistungsstarke, vielseitige synchrone Konnektivität für Linux- und Windows-Systeme unter Verwendung von Komponenten in Industriequalität zu bieten, die einen weiten Temperaturbereich abdecken.

Die Produkte enthalten Low-Level-Treiber, die den Zugriff auf die in der Hardware verfügbaren Kommunikationsfunktionen ermöglichen. Der Adapter kann optional den Standard-TCP/IP-Protokollstack des Hosts verwenden, um den Zugang zu IP-basierten Netzwerken wie dem Internet zu ermöglichen. Das FarSync SDK bietet ein Entwicklertoolkit für das Produkt.

Die PMC-Adapter unterstützen 2 synchrone Ports mit einer Geschwindigkeit von bis zu 10 Mbits/s. Es sind zwei Versionen des Adapters erhältlich - der FarSync T2U-PMC-R, der Rear-I/O unterstützt, und der FarSync T2U-PMC-F, der sowohl Rear- als auch Front-I/O unterstützt. Sowohl Front als auch Rear I/O Connector können RS232-, X.21-, RS530- (RS422-Signalisierung), RS449- und V.35-Netzwerkschnittstellen unterstützen.

Adapterträger ermöglichen den Einsatz der PMC-Karten in einem cPCI- oder VME-basierten Gehäuse.

Das Produkt wird mit einer 5-Jahres-Garantie geliefert.

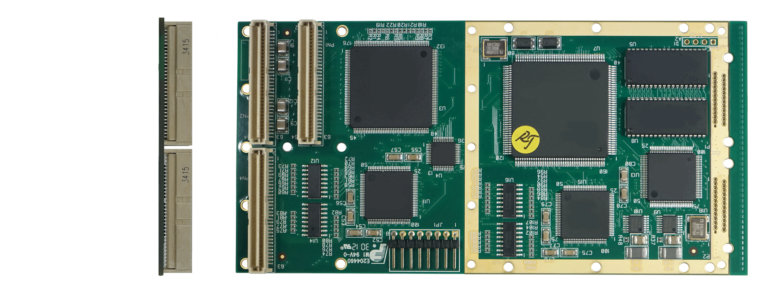

T2UPMC layout web 768x303

Einzelheiten zum Produkt

Hardware-Details
Konfiguration
Technische Info Software
Technische Info Hardware

Der Adapter besteht aus einem AMD-Prozessor ohne Wait-State-SRAM. Der gesamte Speicherbereich kann über die PMC-Schnittstelle auf den PC/Server abgebildet werden. Der PMC-Bus vom Server zum AMD-Prozessor enthält einen dualen eingebetteten HDLC/Transparent-Controller mit SDMA-Zugriff (128 Puffer pro Port) und eine ganze Reihe von Timern.

Netzwerk-Schnittstellen

Die an allen Ports verfügbaren Multifunktionsleitungstreiber unterstützen die Netzwerkschnittstellen X.21 (V.11), V.35, RS232 (V.24, X.21bis), RS530 (EIA530, RS422) und RS449 , die alle softkonfigurierbar und ESD-geschützt vor statischer Aufladung sind.

Die 2 synchronen Ports, die mit Geschwindigkeiten von bis zu 10 Mbits/s Vollduplex intern getaktet und 10 Mbits/s extern getaktet betrieben werden können. Vom Adapter wird eine Gesamtbandbreite von 40 Mbits/s unterstützt, die Leitungsabschlusswiderstände sind per Software wählbar.

Timing der Terminals

Terminal Timing wird auf den Netzwerkschnittstellen unterstützt, um eine systemweite Uhrensynchronisation zu ermöglichen.

Takterzeugung

Intern erzeugte Takte zur Ansteuerung eines seriellen Kommunikationsanschlusses können von einem On-Board-Takt von 8,192 MHz (25ppm) abgeleitet und auf Hunderte von verschiedenen Frequenzen zwischen 100 Baud und 10 Mbits/s eingestellt werden. 160 sind voreingestellt, viele andere Frequenzen können auf Bestellung synthetisiert werden, kontaktieren Sie uns, um Ihre Anforderungen zu besprechen.

Mehrfach Karten

Die mit Windows und Linux gelieferten Treiber ermöglichen die Unterstützung einer großen Anzahl von Anschlüssen durch die Installation mehrerer FarSync-Karten in einem Server. In der Regel können 12 oder mehr Karten (24+ Ports) unterstützt werden; das Kartenlimit hängt nur von den im Host-Server verfügbaren Ressourcen und der Gesamtbandbreite des PCIe/PCI/PMC-Busses ab.

PMC-Spezifikation

Die FarSync T2U-PMC (PCI Mezzanine Card) Karten sind für Systeme mit einem PMC-Anschluss geeignet und decken sowohl Einzelprozessor- als auch Multiprozessorsysteme ab. Der Adapter ist 33/66Mhz-PCI-Bus-Revision 2.2-kompatibel und unterstützt sowohl 3,3- als auch 5-Volt-Signale. Die Stromversorgung des Adapters erfolgt über die 3,3-Volt-Versorgungsschiene.

Kabel

Für den Anschluss an den Front-I/O-Stecker (FarSync T2U-PMC-F) sind Kabel erhältlich, die RS232-, X.21-, RS422-, RS530-, RS449- und V.35-Verbindungen unterstützen; Einzelheiten finden Sie in den Bestellinformationen auf der letzten Seite. Für die Version "Rear I/O only" (FarSync T2U-PMC-R) sind keine Kabel im Lieferumfang enthalten. Vollständige Angaben zum Anschluss an den IEEE 1386-Anschluss für den Betrieb mit RS232, X.21, RS422, RS530, RS449 und V.35 werden mitgeliefert.

Software Technical Specifications
Distribution and Kernel Support	FarSync adapters support Linux kernel versions 2.6.12 and onwards in 32 and 64 bit formats, including the leading distributions supplied by Red Hat, SuSE, CentOS, Ubuntu, Debian, Fedora, Slackware and more. FarSite is committed to supporting FarSync adapters on new versions of Linux and Linux kernels as they are released. The products may operate successfully with earlier or later versions of the kernel but no specific testing has been undertaken by FarSite. Big Endian and Little Endian memory storage format drivers supplied.
Protocol Supported	Cisco HDLC, LAPB, Frame Relay, CHAP, MSCHAP, PAP (RFCs 1661, 1332, 1334). Bitstream. ETI (NI, V.11) with the FarSync SDK.
API and Interfaces	Char I/O API
Windows
O/S Types	The FarSync adapters install easily under Windows 10, 8.1, Windows Server 2012, 2008, on single or multi-core 32 and 64 bit systems. The FarSync drivers are signed by Microsoft for easy installation. For use on earlier Windows versions contact FarSite. This adapter can be accessed from customers, native Windows applications as well as those using third-party frameworks such as LabVIEW.
Protocol Supported	LAPB, V.120, CHAP, PAP (RFCs 1661, 1332, 1334), ETI (NI, V.11), Bitstream.
API and Interfaces	FsWinAPI, NDIS (LAN) where the line appears as a LAN interface
Utilities	Line Monitor to record, display and store line traffic included

Bestell-Informationen

Enthalten ist
Produkt-Codes
Kabel-Optionen

Die Software-Firmware, Treiber und Dienstprogramme sind im Lieferumfang des FarSync-Adapters enthalten. Kabel sind separat zu bestellen.

Die Software und die Dokumentation werden von der Website des Herstellers mit einem Code heruntergeladen, der zusammen mit dem FarSync-Adapter geliefert wird:

Treiber für Linux und Windows
Quellcode für Linux-Treiber
Netzwerkmonitor und verschiedene nützliche Dienstprogramme

Neue Versionen der Software mit Verbesserungen und Fehlerkorrekturen werden auf der Download-Seite im Support-Bereich des Herstellers zum kostenlosen Download bereitgestellt.

Das Developer's Toolkit wird separat bestellt und nach Kauf als Download bereitgestellt.

* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!

Daten letztmalig aktualisiert am 13.04.2023

Interessiert an mehr Information? Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.

FarSync T2U-PMC and X25 T2U-PMC Hardware Technical Specifications
Card type and specification	PMC adapter 33/66Mhz PCI Mezzanine card, AMD Processor embedded communications controller, Intelligent bus-mastering card,> Conduction cooled or air cooled, Conduction cooling based on ANSI VITA 20-2001 (R2005), Supports 3.3 & 5 volt signalling, Rear I/O and Front and Rear I/O versions, Front I/O connectors 2 MD25M (Micro D).
Multiple Cards	The drivers supplied with Windows and Linux allow large numbers of ports to be supported by the installation of multiple FarSync cards in a Server. Typically 12 or more cards (24+ ports) can be supported; the card limit is only dependent on the resources available in the host Server and the total bandwidth of the PCIe/PCI/PMC bus.
Network connections types supported	2 synchronous ports, soft switchable line termination. Interface types supported on the FarSync T2U-PMC-F and FarSync X25 T2U-PMC-F using FarSite supplied cables: RS232 – DTE DB25M connector, X.21 (V.11) (V.11) – DTE DB15M connector, V.35 – DTE M34M connector, RS530 (RS422) – DTE DB25M connector, RS449 (RS422) – DTE DB37M connector
Link speed range	RS232: up to 128 Kbits/s, X.21, V.35, RS530 (RS422), RS449 (RS422): up to 10 Mbits/s internally or externally clocked.
Terminal Timing	Terminal Timing is supported to enable system-wide clock synchronisation.
Line clocking - internal	Internal clock range: over 160 different frequencies between 100 baud & 10 Mbits/s. No special cables are required to use internal clocks. Internally generated clocking is supported on RS530, RS422, RS232, X.21, V.35 and RS449 connections.
Line clocking - external	External clocks received from a serial port and used to a drive serial communication port can be any frequency up to 10MHz.
Line Signal Modes	NRZ
ESD protection	Littelfuse high speed ESD and over-voltage protection
Indicators	2 LEDs displaying line status (FarSync T2U-PMC-F only)
Approvals	EN55022 class B, CE, FCC class B Designed to comply with: Vibration standard: 0.1g 2/Hz Random, 5-2000Hz 5 g Sine, Shock standard: 40g, 11 msec sawtooth.
Power requirements	< 850mA @ +3.3v < 2.8 watts.
Temperature range	Operating temperature range: -40 deg.C to 85 deg.C (Case/Frame Temperature), Storage temperature range: -55 deg.C to 105 deg.C
MTBF	284,027 hours — calculation based on Bellcore Method 1 Case 3, 40 deg.C ambient, 15 deg.C case temperature rise above ambient
Cable type compatibility	Supplied for the FarSync T2U-PMC only, see Products and cable compatibility table
Warranty	Free 5 year warranty
Compliance	RoHS2 and REACH

FarSync T2U-PMC Order Information
Product Name	Description	Product Code
FarSync T2U-PMC-F	PMC 2 port synchronous bus mastering adapter with Front and Rear I/O (X.21 / V.35 / RS232 / EIA530 / RS422 / RS449), bitstream and HDLC run-time support for custom applications plus TCP/IP operation on Linux and Windows. Up to Windows 10 and Windows Server 2019. Cables are ordered separately.	FS4280
FarSync T2U-PMC-R	PMC 2 port synchronous bus mastering adapter with Rear I/O (X.21 / V.35 / RS232 / EIA530 / RS422 / RS449), bitstream and HDLC run-time support for custom applications plus TCP/IP operation on Linux and Windows. Up to Windows 10 and Windows Server 2019. Cables are ordered separately.	FS4281
FarSync SDK	Linux and Windows Developers Toolkit for the FarSync T2U-PMC and other FarSync cards - this is required if you want to write software to use the card's API	FS9610

FarSync T2U-PMC and FarSync X25 T2U-PMC Cables
Product Name	Description	Product Code
Cable Options
DCR1	Single RS232 (V.24, X.21bis) and RS530 (EIA530, RS422) DTE cable, same cable for both, DB25M connector, 1.8 metres.	FS6031
DCX1	Single X.21 (V.11) type connector, 1.8 metres.DTE cable - DB15M	FS6032
DCV1	Single V.35 DTE cable - M34M connector, 1.8 metres.	FS6033
DC449	Single RS449 DTE cable - DB37M type connector, 1.8 metres.	FS6034
