Der FarSync BERT ist ein umfassendes, einfach zu bedienendes, komplettes Leitungsprüfprogramm zum Testen synchroner Leitungen über Ihren PC. Es müssen keine zusätzlichen teuren Module gekauft werden, um verschiedene Leitungstypen zu testen. Alle gängigen BERT-Standardtestmuster können ausgewählt werden; die Testdauer kann gesteuert werden; Echtzeit-Fehlerzähler und vollständige Leitungsteststatistiken werden ebenso bereitgestellt wie die Unterstützung für benutzergesteuerte Fehlerinjektion.

Leitungen mit den Netzwerkschnittstellen RS232 (V.24), V.35, RS530 (EIA530), RS422, X.21 (V.11), RS449 und RS485 (4-Draht) können mit Leitungsgeschwindigkeiten von über 2 Mbits/s in der Standardversion oder bis zu 20 Mbits/s in der Hochgeschwindigkeitsversion getestet werden.

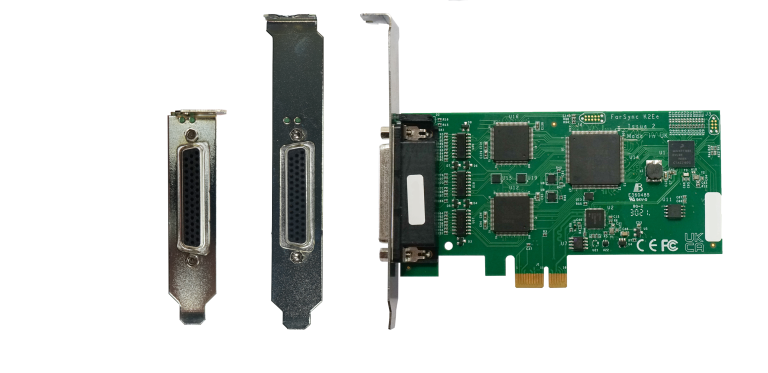

Der FarSync K2Ee-Adapter wird in einen der PCIe-Steckplätze Ihres PCs eingesteckt; wählen Sie eines der mitgelieferten Kabel aus, um es mit der zu testenden Leitung zu verbinden; die BERT-Anwendung kann dann gestartet werden und die Ergebnisse der Leitungsqualität werden in Echtzeit angezeigt. Mehrere FarSync BERT-Produkte können auf einem PC betrieben werden.

Es gibt einen API-Zugang für LabVIEW- oder Windows-Anwendungen, der die programmtechnische Steuerung des Testzeitpunkts, der durchzuführenden Tests und der erzielten Ergebnisse ermöglicht.

• BER-Tests von 1 oder 2 Leitungen von Ihrem PC mit einem Dual Port Low Profile PCIe Adapter
• Testet Leitungen mit einer Reihe von BERT (Bit Error Rate Test) ITU empfohlenen Testmustern
• Unterstützt Tests mit NRZ, FM0, FM1, Manchester-Kodierung und konditionierter zweiphasiger Leitungssignalisierung
• APIs für LabVIEW und native Windows-Testmanagement-Anwendungen
• Arbeitet im Loopback- oder Punkt-zu-Punkt-Modus, einschließlich Interoperation mit anderen BER-Testern
• Anschluss an RS232, V.35, RS530, RS422, X.21, RS485 und RS449 Netzwerkschnittstellen
• Leitungsgeschwindigkeiten von bis zu 2 Mbits/s oder 20 Mbits/s je nach Version.
• Benutzergesteuerte Fehlerinjektionsfunktion und benutzerdefinierte Testmuster
• Round-Trip-Delay-Test - Testen Sie die Latenzzeit Ihres Netzwerks

Bedienung, Installation, Hauptmerkmale

Besondere Merkmale

• Je nach Anforderung können einzelne oder mehrere Bitfehler eingefügt werden.
• Leitungsdaten können invertiert werden, um Leitungen zu unterstützen, bei denen die Datenleitungen des symmetrischen Paares vertauscht wurden oder die gelieferten Daten invertiert wurden.
• Invertierte Empfangsdaten können automatisch erkannt und nach Bedarf konvertiert werden.
• Mit Hilfe des mitgelieferten Loopback-Steckers kann der FarSync BERT-Tester vor der Verwendung selbst getestet werden.
• Akustische Warnungen bei Fehlern und Verlust der Synchronisation.
• Handhabung von benutzerdefinierten Taktraten.
• Anzeige der Leitungstaktgeschwindigkeit.

Verwendung des FarSync Line Monitors

Wir bieten zwei Varianten des FarSync BERT PCIe an:

• FarSync BERT Tester PCIe - Synchron - maximale Testgeschwindigkeit 2 Mbits/s an jedem Port
  FarSync BERT Tester HS PCIe - Synchronous - maximale Testgeschwindigkeit 20 Mbits/s an einem Port und 16Mbits/s an 2 Ports.

Wir sind dabei, eine umfassende Tabelle der Konfiguration im Vergleich zur Testgeschwindigkeit zu erstellen, die in Kürze hier verfügbar sein wird.

Testmuster

Auf dem FarSync BERT kann eine Vielzahl von pseudozufälligen und festen Testmustern konfiguriert werden, um die Leitung zu testen. Es werden ITU-konforme Testmusterempfehlungen unterstützt, die mit anderen BER-Testern nach Industriestandard kompatibel sind.

Synchrone Leitungen

Folgende 'Pseudo random patterns' sind ITU-T konform und werden zum Testen synchroner Leitungen verwendet :

• 63: 2⁶−1 – mit maximal 5 aufeinanderfolgenden Nullen und 6 aufeinanderfolgenden Einsen
• 511: 2⁹−1 – mit maximal 8 aufeinanderfolgenden Nullen und 9 aufeinanderfolgenden Einsen
• 2047: 2¹¹−1 – davon max. 10 aufeinanderfolgende Nullen und 11 aufeinanderfolgende Einsen
• 2¹⁵−1 – davon max. 14 aufeinanderfolgende Nullen und 15 aufeinanderfolgende Einsen
• 2²⁰−1 – einschließlich max. 19 aufeinanderfolgende Nullen und 20 aufeinanderfolgende Einsen
• 2²³−1 – einschließlich max. 22 aufeinanderfolgende Nullen und 23 aufeinanderfolgende Einsen
• QRSS: 2²⁰−1 – modifiziert zur Übertragung von maximal 14 aufeinanderfolgenden Nullen

Die folgenden fixen Muster können zum Testen synchroner Leitungen verwendet werden:

• 1:7 (1/8, 1-in-8) – 1 Zeichen gefolgt von 7 Leerzeichen
• 1/16 (1:15, 1-in-16) – 1 Markierung gefolgt von 15 Leerzeichen
• 2/8 (2:6, 2-in-8) – 2 Zeichen in 8 Bits (0100 0010...)
• 3/24, 3-in-24 – 3 Markierungen in 24 Bits (0010 0010 0010 0000 0000 0000...)
• MK – alel 1s
• SP – alle 0s
• 1:1 – abwechselnd alle 1s und 0s
• FOX (siehe ITU-Empfehlung R.52 für die Definition)

FarSync BERT-Testmuster-Auswahlfenster

Zusätzlich zu den Standard-Testmustern kann der Benutzer seine eigenen Testmuster von bis zu 64 Mb liefern. Die Testmuster müssen nicht byte-ausgerichtet sein.

Testmodi

• Der FarSync BERT Tester kann entweder als physikalische DTE oder DCE fungieren
• Die Tests können im Loopback- oder Punkt-zu-Punkt-Modus durchgeführt werden, einschließlich der Interoperation mit BER-Testern anderer Anbieter
• Leitungstests können manuell über die GUI, über Batch-Befehlsdateien oder über die API aufgerufen werden
• Die Tests können für eine bestimmte Anzahl von Bits oder für einen definierten Zeitraum ausgeführt werden.

Hauptsteuerungsfenster

Der FarSync BER Tester verfügt über eine vollständige grafische Benutzeroberfläche, über die der Benutzer den durchzuführenden Test auswählen und konfigurieren kann. Die endgültigen Testergebnisse werden über die Benutzeroberfläche angezeigt. Der Status jedes Tests wird in Echtzeit über die grafische Benutzeroberfläche angezeigt, während der Test ausgeführt wird. Dropdown-Fenster liefern zusätzliche detaillierte Testergebnisse.

Der FarSync BERT-Tester wird mit den folgenden Kabeln geliefert. Dies sind die am häufigsten verwendeten Netzwerkanschlüsse für synchrone Leitungen.

• RS232 (V.24) DTE - Verwendung des Kabels FCR2
• RS530 (RS422) DTE - Verwendung des Kabels FCR2
• RS485 (4 Draht) - mit Kabel FCR2

Zusätzliche Kabel, die die folgenden anderen Schnittstellen unterstützen, können bei Bedarf separat erworben werden.

• V.35 DTE - unter Verwendung des Kabels 2 TCV1 (erfordert das mitgelieferte FCR2-Kabel)
• X.21 (V.11) DTE - Verwendung von 2 TCX1 (erfordert das mitgelieferte FCR2-Kabel)
• RS499 (V.36) DTE - Verwendung von 2 TC449 (erfordert das mitgelieferte FCR2-Kabel)
• X.21 (V.11) DCE - unter Verwendung des Kabels Null-MX
• RS232 (V.24) DCE - unter Verwendung des Kabels Null-MR4 (erfordert das mitgelieferte FCR2-Kabel und TCX1)
• RS530 (RS422) DCE - unter Verwendung des Kabels Null-MR4 (erfordert das mitgelieferte FCR2-Kabel)

Unterstützte Leitungsdatenkodierung

• NRZ
• FM0
• FM1
• Manchester-Kodierung
• Konditionierte Di-Phase

Die Ergebnisse des Leitungstests zeigen Zählwerte nach Industriestandard (z. B. ITU-T G.821) an, die die Qualität der getesteten Leitung anzeigen. Die Ergebnistabelle zeigt die Fehlerraten, ausgedrückt als Prozentsatz oder im wissenschaftlich-technischen Format.

• Bits - Anzahl der empfangenen Bits
• Blöcke - Anzahl der empfangenen Blöcke
• Blockfehler - Anzahl der empfangenen Blöcke mit Fehlern
• Framing Errors - Anzahl der empfangenen fehlerhaft gerahmten asynchronen Zeichen
• Paritätsfehler - Anzahl der asynchronen Zeichen, die mit falscher Parität empfangen wurden
• Errored Secs (ES) / Unavailable Secs (US) - Anzahl der Sekunden, in denen ein oder mehrere Fehler festgestellt wurden
• Severely Errored Secs (SES) - Anzahl der Sekunden, in denen die Bitfehlerrate den Schwellenwert überschritten hat
• Severely Errored Secs (SES) - Anzahl der Sekunden, in denen die Bitfehlerrate den SES-Schwellenwert des Geräts überschritten hat
• Available Secs (AS) / Error Free Secs (EFS) - Anzahl der Sekunden, in denen keine Fehler festgestellt wurden
• Loss of Sync (LOS) - Anzahl der Synchronisationsverluste

Die Latenzzeit des Netzes kann mit der Funktion "Round Trip Delay" gemessen werden, die besonders für die Prüfung drahtloser Netze nützlich ist. Die Ergebnisse werden als Anzeige und grafisch mit der Spanne der gemessenen Zeiten dargestellt.

Beispiel für round trip delay

• Auf Wunsch des Benutzers können einzelne oder mehrere Bitfehler eingefügt werden.
• Leitungsdaten können invertiert werden, um Leitungen zu unterstützen, bei denen die Datenleitungen des symmetrischen Paares vertauscht wurden oder die gelieferten Daten invertiert wurden.
• Invertierte Empfangsdaten können automatisch erkannt und nach Bedarf konvertiert werden.
• Mit Hilfe des mitgelieferten Loopback-Steckers können die FarSync BERT- und FarSync BERT HS-Tester vor der Verwendung selbst getestet werden.
• Akustische Warnungen bei Fehlern und Verlust der Synchronisation.
• Handhabung von benutzerdefinierten Taktraten.
• Anzeige der Leitungstaktgeschwindigkeit.

Kalibrierung der FarSync BERT-Produkte

>>> FarSync BERT Tester Kalibrierungsanleitung

Das Produkt wird mit einer leistungsstarken Mehrkanal-Leitungsüberwachungssoftware geliefert, die es dem Benutzer ermöglicht, den Leitungsverkehr mit Protokolldekodierung aufzuzeichnen, anzuzeigen und zu speichern, - so dass z. B. die gesendeten und empfangenen Testmuster angezeigt werden können.

LabVIEW API

Die LabVIEW-API ermöglicht den Aufruf der BERT-Funktionen und das Auslesen der Ergebnisse durch LabVIEW-Programme (VIs). Zur Veranschaulichung der Verwendung der API werden Beispiel-VIs bereitgestellt. Alle über die grafische Benutzeroberfläche verfügbaren Funktionen werden von der LabVIEW-API unterstützt. Es werden sowohl 64-Bit- als auch 32-Bit-LabVIEW-Zugriffe unterstützt.

Windows API

Die COM-API des BERT ermöglicht den programmatischen Aufruf von Funktionen und die Rückgabe von Ergebnissen aus Windows-Anwendungen. Alle von der grafischen Benutzeroberfläche verfügbaren Funktionen werden von der COM-API unterstützt. Beispielanwendungen sind in Python, C# und VBS verfügbar.

Der FarSync BERT kann auch im Befehlszeilen-/Skriptmodus verwendet werden, wobei die Konfiguration durch Befehlszeilenparameter festgelegt wird. Die Ergebnisse werden in eine Protokolldatei geschrieben.
