FarSync X25 T2U-PMC - PMC (PCI Mezzanine)

FarSync X25 T2U PMC

Der FarSync X25 T2Ue PMC-Adapter bietet 2 hochleistungsfähige X.25-Kommunikationsleitungen für Linux- und Windows-Systeme auf Servern, die den PMC-Bus verwenden.

Überblick

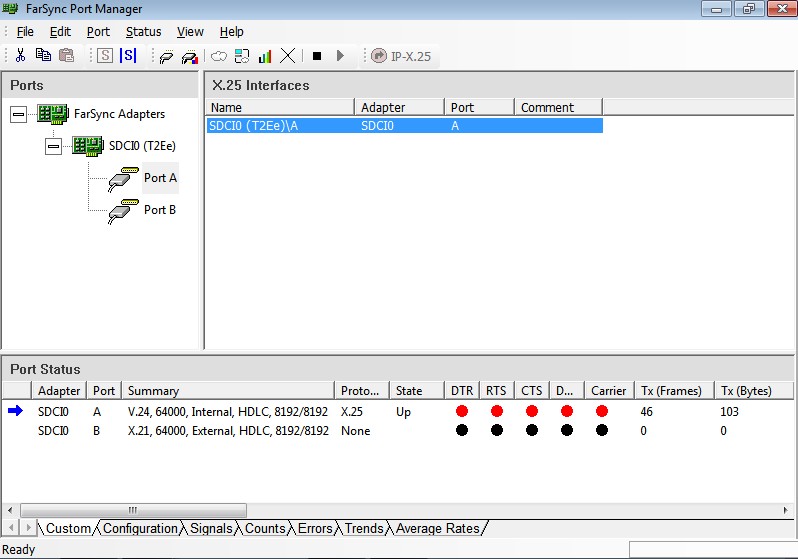

Features unter Windows

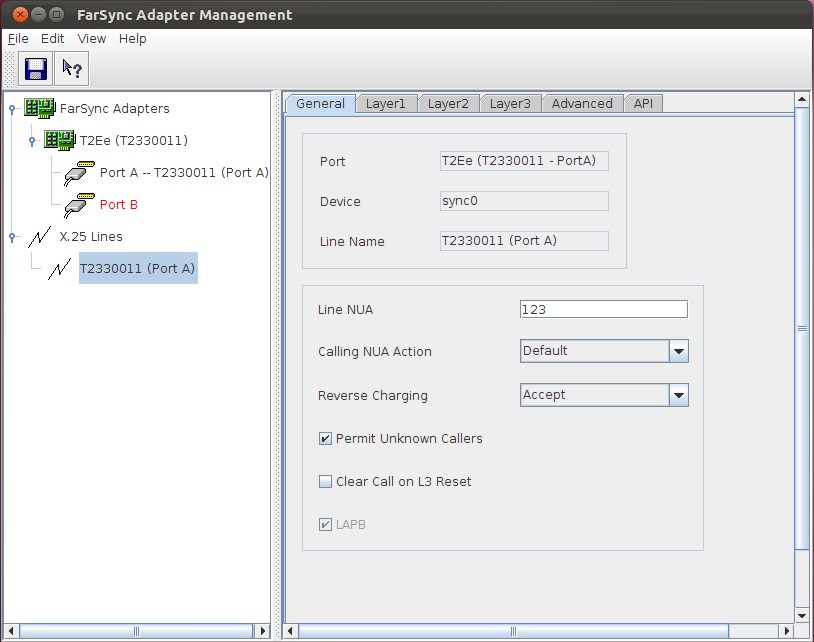

Features unter Linux
X.25 Informations-Video
Typische Anwendungen

Die FarSync X25 T2U-PMC-Adapter bieten eine hochwertige X.25 PCI Mezzanine-Adapterlösung für Geschäfts-, Regierungs- und Militäranwendungen. Sie wurden entwickelt, um eine leistungsstarke, vielseitige X.25-Konnektivität für Linux- und Windows-Systeme zu bieten, wobei Komponenten in Industriequalität verwendet werden, die einen weiten Temperaturbereich abdecken.

Die PMC-Adapter unterstützen 2 X.25-Ports mit einer Geschwindigkeit von über 2 Mbits/s. Es sind zwei Versionen des Adapters erhältlich - der FarSync X25 T2U-PMC-R, der Rear I/O unterstützt, und der FarSync X25 T2U-PMC-F, der sowohl Rear als auch Front I/O unterstützt. Sowohl die vorderen als auch die hinteren E/A-Anschlüsse können RS232-, X.21-, RS530-, RS422-, RS449- und V.35-Netzwerkschnittstellen unterstützen.

Die Produkte werden mit einer 5-Jahres-Garantie geliefert.

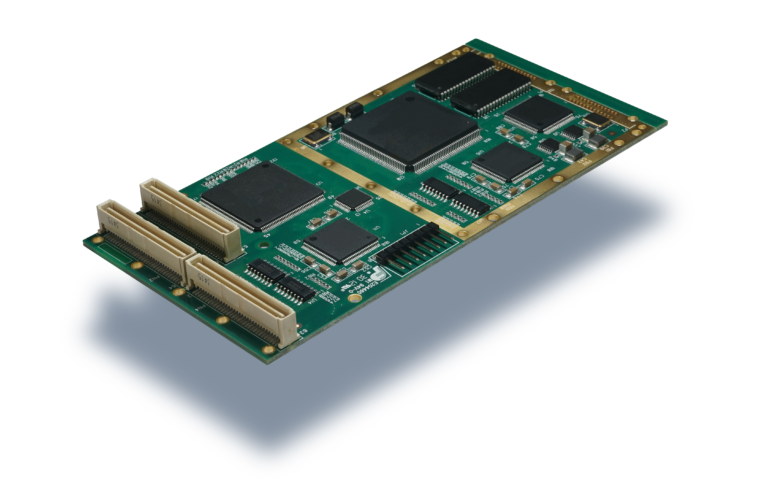

K2Ee 768x373

Einzelheiten zum Produkt

Die Adapter bestehen aus einem AMD-Prozessor mit SRAM. Der gesamte Speicherplatz kann über die PMC-Schnittstelle auf den PC/Server abgebildet werden. Der Adapter enthält einen dualen eingebetteten HDLC/Transparent-Controller mit SDMA-Zugriff (128 Puffer pro Port) und eine ganze Reihe von Timern.

Network Interfaces

Die an allen Ports verfügbaren Multifunktionsleitungstreiber unterstützen die Netzwerkschnittstellen X.21 (V.11), V.35, RS232 (V.24, X.21bis), RS530 (EIA530, RS422) und RS449, die alle softkonfigurierbar und ESD-geschützt vor statischer Aufladung sind.

X.25-Leitungsgeschwindigkeiten können 2,048 Mbits/s oder mehr betragen

Terminal Timing

Terminal Timing wird auf den Netzwerkschnittstellen unterstützt, um eine systemweite Uhrensynchronisation zu ermöglichen.

Clock Generation

Neben der externen Taktung unterstützt der Adapter kartengenerierte Takte in einem weiten Bereich von Standardfrequenzen von 9.600 Baud bis 8.192 Mbits/s. Bei Bedarf können im V.11-Modus auch duale Takte generiert werden. Die Taktfrequenz aller Ports ist individuell wählbar.

Multiple Cards

Die mit Windows und Linux gelieferten Treiber ermöglichen die Unterstützung einer großen Anzahl von Anschlüssen durch die Installation mehrerer FarSync-Karten in einem Server. In der Regel können 12 oder mehr Karten (24+ Ports) unterstützt werden; das Kartenlimit hängt nur von den im Host-Server verfügbaren Ressourcen und der Gesamtbandbreite des PCIe/PCI/PMC-Busses ab.

PMC Spezifikation

Die FarSync T2U-PMC (PCI Mezzanine Card) Karten sind für Systeme mit einem PMC-Anschluss geeignet und decken sowohl Einzelprozessor- als auch Multiprozessorsysteme ab. Der Adapter ist 33/66Mhz-PCI-Bus-Revision 2.2-kompatibel und unterstützt sowohl 3,3- als auch 5-Volt-Signale. Die Stromversorgung des Adapters erfolgt über die 3,3-Volt-Versorgungsschiene.

Kabel

Für den Anschluss an den Front-E/A-Anschluss (FarSync X25 T2U-PMC-F) sind Kabel erhältlich, die RS232-, X.21-, RS422-, RS530-, RS449- und V.35-Verbindungen unterstützen; Einzelheiten finden Sie in den Bestellinformationen auf der letzten Seite. Für die Version "Rear I/O only" (FarSync X25 T2U-PMC-R) sind keine Kabel im Lieferumfang enthalten. Vollständige Angaben zum Anschluss an den IEEE 1386-Anschluss für den Betrieb mit RS232, X.21, RS422, RS530, RS449 und V.35 werden mitgeliefert.

Bestell-Informationen

Enthalten ist
Produkt-Codes
Kabel-Optionen
Kabel für spezielle Zwecke

Die X.25-Software-Firmware, Treiber, Dienstprogramme und das X.25 Developers Toolkit sind im Lieferumfang des FarSync-Adapters enthalten. Leitungskabel sind separat zu bestellen.

Die Software und die Dokumentation werden von dieser Website mit einem Code heruntergeladen, der mit dem FarSync X25 Adapter geliefert wird:

Treiber für Linux und Windows
Zahlreiche Beispielanwendungen mit Quellcode
Dokumentation für alle APIs im Adobe PDF-Format
Quellcode für Linux-Treiber und API-Bibliotheken
Netzwerkmonitor und verschiedene nützliche Hilfsprogramme

Neue Versionen der Software mit Verbesserungen und Fehlerkorrekturen stehen auf der Download-Seite des Herstellers im Support-Bereich zum kostenlosen Download bereit.

* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!

Daten letztmalig aktualisiert am 15.08.2025

Interessiert an mehr Information? Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.

X.25 Software Specifications PMC
Windows support	The FarSync adapters install easily under Windows 10, 8.1, Windows Server 2019, and 2016. On single or multi-core 32 and 64 bit systems. The FarSync drivers are signed by Microsoft for easy installation. For use on earlier Windows versions contact FarSite
Linux support	FarSync adapters support Linux kernel versions 2.6.12 and onwards in 32 and 64 bit formats, including the leading distributions supplied by Red Hat, SuSE, CentOS, Ubuntu, Debian, Fedora, Slackware and more. FarSite is committed to supporting FarSync adapters on new versions of Linux and Linux kernels as they are released. The products may operate successfully with earlier versions of the kernel but no specific testing has been undertaken by FarSite.
SMP (Multi-Processor Systems)	The software has been designed for and tested on SMP Servers
32 and 64 bit systems	The FarSync X25 cards can be used on 32 and 64 bit systems using Intel/AMD X86/x64 type processors under Linux and Windows with 32 or 64 bit applications
X.25 Features
X.25 CCITT compliance	1980, 84 & 88
DTE/DCE operation	Both and Automatic detection and selection
Maximum SVCs (all types)	254 sessions on each line, any mix of bothway, incoming and outgoing. 4,095 sessions using the optional High Capacity Pack (see Order Information), any mix of bothway, incoming and outgoing
Maximum PVCs	254 sessions on each line. 4,095 sessions using the optional High Capacity Pack (see Order Information)
Maximum simultaneous connections	254 connections on each line. 4,095 connections with the optional High Capacity Pack (see Order Information)
Data Packet size range	0 to 4,096 bytes
Data packets per second throughput	More than 2,000 pps
X25 facilities supported	Reverse charging, Closed User Group (CUG), Network User Identifier (NUI), Fast Select, Packet and Windows size negotiation, Extended sequence numbering (128), Throughput Class Negotiation.
Types of network connection	X.25 packet switch, leased line, dial up (X.32 and dial on DTR)
Accessible via API	Four APIs, a Sockets based interface, a Java API and a legacy NCB API.
IP over X.25	Supported, complies with RFC 1356 on Linux and Windows
X.25 switch	X.25 Switch daemon available on Linux for free download for use with FarSync X25 adapters
XOT Option Features
XOT Specification	Complies with RFC 1613 - X.25 over TCP (XOT)
Maximum XOT connections	4,095 on Linux,
Maximum SVCs and PVCs	4,095 on Linux,, any mix of SVCs and PVCs
Data packets size range	0 to 4,096 bytes
OOB (Out of Band) data	Supported for Interrupts, Resets and the D bit
X25 facilities supported	Closed User Group (CUG), Network User Identifier (NUI), Fast Select, Packet and Windows size negotiation, Throughput Class Negotiation.
Accessible via API	Two APIs, a Sockets based interface, a Java API
ISO Transport Features
Supplied with the X.25 software	Included with both the standard product and the High Capacity Pack
Standard supported	ISO 8073 (connection oriented)
Classes supported	Classes 0, 1, 2 and 3
Negotiation between classes	Yes
Simultaneous transport connections	254 sessions on each line. 4,095 sessions using the High Capacity Pack
TPDUs in a NSDU	1
Accessible via API	Yes
Developers Toolkit
X.25 Developers Toolkit and API details

FarSync X25 T2U-PMC Hardware Technical Specifications
Card type and PCIe specification	PMC adapter 33/66Mhz PCI Mezzanine card, AMD Processor embedded communications controller, Intelligent bus-mastering card,> Conduction cooled or air cooled, Conduction cooling based on ANSI VITA 20-2001 (R2005), Supports 3.3 & 5 volt signalling, Rear I/O and Front and Rear I/O versions, Front I/O connectors 2 MD25M (Micro D).
Multiple Cards	The drivers supplied with Windows and Linux allow large numbers of ports to be supported by the installation of multiple FarSync cards in a Server. Typically 12 or more cards (24+ ports) can be supported; the card limit is only dependent on the resources available in the host Server and the total bandwidth of the PCIe/PCI/PMC bus.
Network connection type supported (with cables)	2 synchronous ports, soft switchable line termination. Interface types supported on the FarSync T2U-PMC-F and FarSync X25 T2U-PMC-F using FarSite supplied cables: RS232 – DTE DB25M connector, X.21 (V.11) (V.11) – DTE DB15M connector, V.35 – DTE M34M connector, RS530 (RS422) – DTE DB25M connector, RS449 (RS422) – DTE DB37M connector,
Link speed range sync	RS232: up to 128 Kbits/s. X.21, V.35, RS422, RS530, RS449, RS485: up to 10 Mbits/s internally or externally clocked.
Terminal Timing	Terminal Timing is supported to enable system-wide clock synchronisation.
Line clocking - internal	Internal clock range: over 160 different frequencies between 100 baud & 10 Mbits/s. No special cables are required to use internal clocks. Internally generated clocking is supported on RS530, RS422, RS232, X.21, V.35 and RS449 connections.
Line clocking - external	External clocks received from a serial port and used to a drive serial communication port can be any frequency up to 10MHz.
Line Signal Modes	NRZ
ESD protection	Littelfuse high speed ESD and over-voltage protection
Indicators	2 LEDs displaying line status (FarSync T2U-PMC-F only)
Approvals	EN55022 class B, CE, FCC class B Designed to comply with: Vibration standard: 0.1g 2/Hz Random, 5-2000Hz 5 g Sine, Shock standard: 40g, 11 msec sawtooth.
MTBF	284,027 hours — calculation based on Bellcore Method 1 Case 3, 40 deg.C ambient, 15 deg.C case temperature rise above ambient
Power requirements	< 850mA @ +3.3v < 2.8 watts.
Temperature Range	Operating temperature range: -40 deg.C to 85 deg.C (Case/Frame Temperature), Storage temperature range: -55 deg.C to 105 deg.C
Physical characteristics	Short card (height 69mm, length 125mm), standard & low profile PCIe brackets supplied.
Cable type compatibility	Supplied for the FarSync T2U-PMC only, see Products and cable compatibility table
Warranty	Free 5 year warranty.
Compliance	RoHS2 and REACH

Order Information
Product Name	Description	Product Code
FarSync X25 T2U-PMC-F	PMC 2 port X.25 bus mastering adapter with Front and Rear I/O (X.21 / V.35 / RS232 / EIA530 / RS422 / RS449), Software supplied with the X.25 Developers Toolkit for Windows and Linux.	FS6280
FarSync X25 T2U-PMC-R	PMC 2 port X.25 bus mastering adapter with Rear I/O (X.21 / V.35 / RS232C / EIA530 / RS422 / RS449). Software supplied with the X.25 Developers Toolkit for Windows and Linux.	FS6281
Software Options
FarSync X.25 High Capacity Pack for Windows	Upgrade to the standard Windows FarSync X.25 software that allows up to 4095 simultaneous sessions	FS9504
FarSync X.25 High Capacity Pack for Linux	Upgrade to the standard Linux FarSync X.25 software that allows up to 4095 simultaneous sessions	FS9505
FarSync XOT Extension	An optional upgrade to add XOT (X.25 over TCP/IP) with FarSync X.25 cards on Linux. A FarSync X25 card must be purchased with this product.	FS9508

FarSync T2U-PMC and FarSync X25 T2U-PMC Cables
Product Name	Description	Product Code
DCR1	Single RS232 (V.24, X.21bis) and RS530 (EIA530, RS422) DTE cable, same cable for both, DB25M connector, 1.8 metres.	FS6031
DCX1	Single X.21 (V.11) type connector, 1.8 metres.DTE cable - DB15M	FS6032
DCV1	Single V.35 DTE cable - M34M connector, 1.8 metres.	FS6033
DC449	Single RS449 DTE cable - DB37M type connector, 1.8 metres.	FS6034

Special purpose cables for all FarSync adapters and FarLinX devices
Null-MX	General purpose X.21 double shielded crossover cable, DB15F connectors, 0.5 metres. Converts the DTE presentation into a DCE, see pinouts	FS6090
X21-EXT	X.21 double shielded 15 metre extension cable, DB15F to DB15M	FS6091
Null-MR4	RS232 and RS530 (EIA530, RS422) double shielded crossover cable, DB25F connectors, 0.5 metres. Converts the DTE presentation into a DCE.	FS6097
X.21-449-INT	X.21 to RS449 (DB37F connector) - conversion cable, for use when FarSync adapter generates the clock, 0.5 metres, see pinouts	FS6093
X.21-449-EXT	X.21 to RS449 (DB37M connector)- conversion cable for use when the clock externally generated (DCE Clock), 0.5 metres, see pinouts	FS6094
