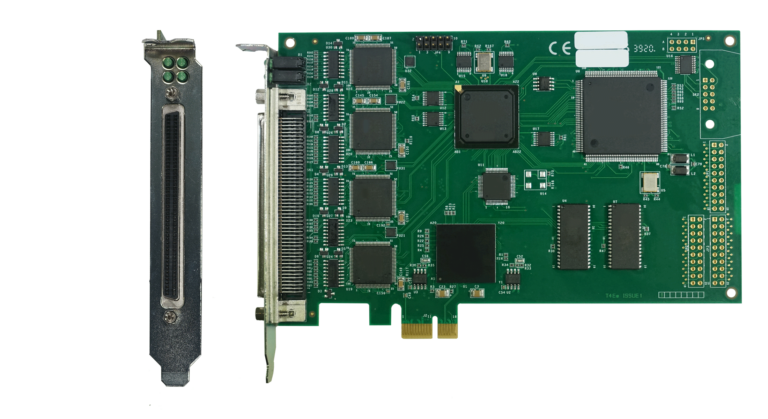

Die Karte enthält einen AMD-Prozessor ohne Wait-State-SRAM. Der gesamte Speicherplatz kann über die PCIe-Schnittstelle auf den PC/Server abgebildet werden. Die Karte verfügt über einen FarSite-Kommunikationscontroller (anpassbar), und der AMD-Prozessor enthält einen vierfachen eingebetteten HDLC-/Transparent-Controller mit SDMA-Zugriff (128 Puffer pro Port) und eine ganze Reihe von Timern.

Die T4Ee unterstützt vier synchrone Ports, die mit Geschwindigkeiten von bis zu 10 Mbits/s Vollduplex intern getaktet und 10 Mbits/s extern getaktet arbeiten können. Die von der Karte unterstützte Gesamtbandbreite beträgt 53 Mbits/s. Ein Quad-Port-UART (asynchroner Controller) ist enthalten. Der asynchrone oder synchrone Betrieb ist für jeden Port dynamisch wählbar.

Network Interfaces

Die an beiden Ports verfügbaren Multifunktions-Leitungstreiber unterstützen X.21 (V.11), V.35, RS232 (V.24, X.21bis), RS530 (EIA530, RS422), RS449 und RS485 2- und 4-Draht-Netzwerkschnittstellen, die alle softkonfigurierbar und ESD-geschützt vor statischer Aufladung sind.

Takterzeugung und -auswahl

Fünf On-Board-Frequenzsynthesizer sind für die Erzeugung von Taktsignalen für die vier seriellen Schnittstellen konfigurierbar.

Intern erzeugte Takte

Intern erzeugte Takte zur Ansteuerung einer seriellen Kommunikationsschnittstelle werden entweder von einem integrierten 8,192-MHz-Takt (32ppm) abgeleitet und können auf Hunderte von verschiedenen Frequenzen zwischen 300 Baud und 10 Mbits/s eingestellt werden. Viele andere Frequenzen können mit Hilfe des mitgelieferten Tools für benutzerdefinierte Frequenzen erzeugt werden. Bitte kontaktieren Sie uns, um Ihre Anforderungen zu besprechen.

Einige der intern erzeugten Taktraten, die von der T4Ee unterstützt werden

100, 300, 600, 1200, 2400, 4800, 7200, 8000, 9600, 12000, 14400, 16000, 16800, 19200, 21600, 24000, 26400, 28800, 31200, 32000, 33000, 33333, 33600, 36000, 38400,  40000, 40800, 43200, 48000, 56000, 64000, 80000, 96000, 112000, 128000, 160000, 192000, 224000, 256000, 320000, 384000, 448000, 512000, 576000, 640000, 704000, 768000, 832000, 896000, 960000, 1000000, 1024000, 1088000, 1152000, 1216000, 1280000, 1344000, 1408000, 1472000, 1536000, 1600000, 1664000, 1728000, 1792000, 1856000, 1920000, 1984000, 2000000, 2048000, 2112000, 2176000, 2240000, 2304000, 2368000, 2432000, 2496000, 2560000, 2624000, 2688000, 2752000, 2816000, 2880000, 2944000, 3000000, 3008000, 3072000, 3136000, 3200000, 3264000, 3328000, 3392000, 3456000, 3520000, 3584000, 3648000, 3712000, 3776000, 3840000, 3904000, 3968000, 4000000, 4032000, 4096000, 4160000, 4224000, 4288000, 4352000, 4416000, 4480000, 4544000, 4608000, 4672000, 4736000, 4800000, 4864000, 4928000, 4992000, 5000000, 5056000, 5120000, 5184000, 5248000, 5312000, 5376000, 5440000, 5504000, 5568000, 5632000, 5696000, 5760000, 5824000, 5888000, 5952000, 6000000, 6016000, 6080000, 6144000, 6208000, 6272000, 6336000, 6400000, 6464000, 6528000, 6553600, 6592000, 6656000, 6720000, 6784000, 6848000, 6912000, 6976000, 7000000, 7040000, 7104000, 7168000, 7232000, 7296000, 7360000, 7424000, 7488000, 7552000, 7616000, 7680000, 7744000, 7808000, 7872000, 7936000, 8000000, 8064000, 8128000, 8192000, 9000000, 10000000.

Andere Frequenzen auf Bestellung ?!  Kontaktieren Sie uns, um Ihre Anforderungen zu besprechen.

Extern bezogene Takte

Externe Takte, die über einen seriellen Anschluss empfangen und für einen seriellen Kommunikationsanschluss des Laufwerks verwendet werden, können eine beliebige Frequenz bis zu 10.000.000 Hz haben.

Terminal Timing

Terminal Timing wird unterstützt, um eine systemweite Uhrensynchronisation zu ermöglichen.

Takt-Routing

Takte, die von einem Anschluss stammen, können zur Ansteuerung der anderen Anschlüsse weitergeleitet werden.

Erkennung der Taktgeschwindigkeit

Ein 16-Bit-Timer ermöglicht die Unterscheidung der Taktfrequenzen und damit die automatische Konfiguration von Taktsynthesizern, wenn Kabel angeschlossen werden.

PCIe-Kompatibilität

FarSync PCIe-Karten sind für Systeme mit einem PCIe-Bus geeignet und decken sowohl Einzel- als auch Multiprozessorsysteme ab. Diese Karten sind konform mit der PCI Express Base Spezifikation Revision 1.0a und höher. Bei den FarSync-Adaptern handelt es sich um Bus-Mastering, 1x (single lane) Karten.

Wenn Sie sich bezüglich Ihres Systems nicht sicher sind, wenden Sie sich an uns, damit wir Ihnen die für Sie am besten geeignete Karte empfehlen können.

Modi der Leitungssignalisierung

NRZ und die selbsttaktenden (der Takt für die Daten wird aus der ankommenden Datenleitung dekodiert) Leitungssignalisierungsmodi NRZI, Conditioned Diphase, Manchester Encoding, FM0 und FM1 mit Geschwindigkeiten von bis zu 10 MBits/s. Dies bedeutet, dass keine separaten Taktleitungen erforderlich sind. Diese Leitungs-Signalisierungsmodi sind eine weich konfigurierbare Alternative zu NRZ und eine zuverlässige Möglichkeit zur Handhabung langer Hochgeschwindigkeitskabel.

Der Leitungsabschluss wird bei allen symmetrischen Signalpaaren für X.21 (V.11), V.35, RS485 (2- und 4-Draht), RS530 (EIA530, RS422) und RS449 (RS422-Signalisierung) unterstützt. Die Leitungsabschlusswiderstände können soft-selektiert werden, um sie portweise auszuwählen. Das Hinzufügen von Leitungsabschlusswiderständen kann zur Verbesserung der Signalqualität auf langen Hochgeschwindigkeitsleitungen hilfreich sein.

Mehrere Karten

Die mit Windows und Linux gelieferten Treiber ermöglichen die Unterstützung einer großen Anzahl von Anschlüssen, indem mehrere FarSync-Karten in einem Server installiert werden. In der Regel können 12 oder mehr Karten (24+ Ports) unterstützt werden; das Kartenlimit hängt nur von den im Host-Server verfügbaren Ressourcen und der Gesamtbandbreite des PCIe/PCI/PMC-Busses ab.

Kabel

Diese Karte mit vier Anschlüssen verwendet einen einzigen großen, hochdichten 100-poligen HIPPI-Anschluss, über den alle vier Leitungen verfügbar sind. Das HCR4 Vierfach-Anschlusskabel wird an die Karte angeschlossen und teilt die vier Netzwerkschnittstellen in separate Netzwerkanschlüsse auf, um EIA-530 (RS422) und RS232 zu unterstützen. X.21, V.35 und RS449 sind über Konverterstecker verfügbar. Einzelheiten zu den verfügbaren Kabeln und Konvertern finden Sie im Abschnitt Kabel in der Tabelle Bestellinformationen. Crossover-Kabel, manchmal auch als Nullmodemkabel bezeichnet, oder DTE-zu-DCE-Konvertierungskabel sind verfügbar.

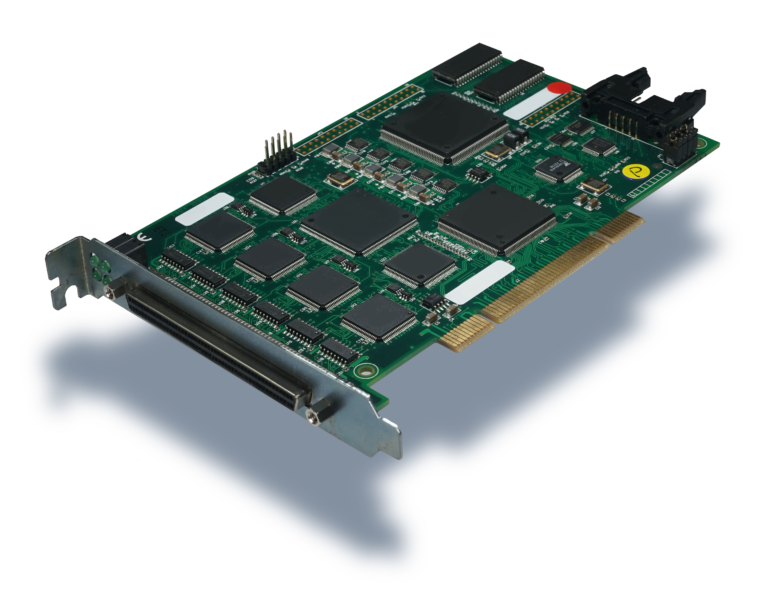

FarSync T4E+ PCI Karte

Der FarSync T4E+ hat einen ähnlichen Funktionsumfang wie der FarSync T4Ee, außer dass der asynchrone Betrieb nicht unterstützt wird.
