Der FarSync BERT ist ein umfassendes, einfach zu bedienendes, komplettes Leitungsprüfprogramm zum Testen asynchroner und synchroner Leitungen von Ihrem Laptop aus. Es müssen keine zusätzlichen teuren Module gekauft werden, um verschiedene Leitungstypen zu testen. Alle gängigen BERT-Standardtestmuster können ausgewählt werden; es können auch vom Kunden gelieferte Testmuster verwendet werden; die Testdauer kann gesteuert werden; Echtzeit-Fehlerzähler und vollständige Leitungsteststatistiken werden bereitgestellt sowie Unterstützung für benutzergesteuerte Fehlerinjektion.

Leitungen mit den Netzwerkschnittstellen RS232 (V.24), V.35, RS530 (EIA530), RS422, X.21 (V.11), RS449 und RS485 (4-Draht) können mit Leitungsgeschwindigkeiten von bis zu 2 Mbits/s oder mit dem FarSync BERT HS Tester-USB-Modell mit über 16 Mbits/s getestet werden.

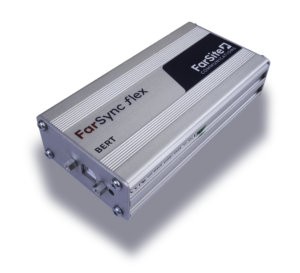

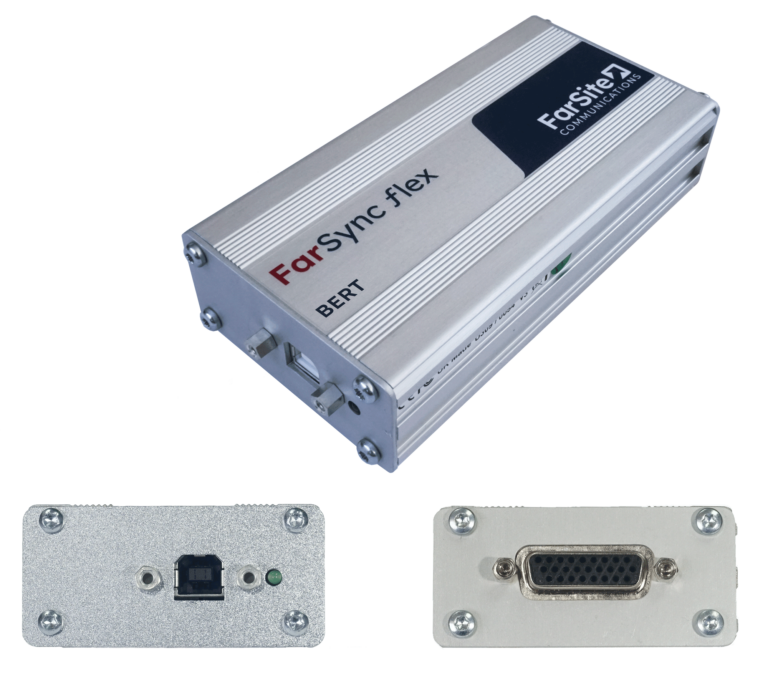

Der FarSync BERT-Adapter, der als Teil des FarSync BERT-Produkts geliefert wird, wird einfach in einen beliebigen USB-Anschluss Ihres Laptops eingesteckt; wählen Sie eines der mitgelieferten Kabel aus, um es mit der zu testenden Leitung zu verbinden; die BERT-Anwendung kann dann gestartet werden, und die Ergebnisse der Leitungsqualität werden in Echtzeit angezeigt. Mehrere FarSync BERT-Produkte können von einem PC aus betrieben werden, so dass gleichzeitige Leitungstests möglich sind.

Der API-Zugang für LabVIEW- oder Windows-Anwendungen ermöglicht die programmgesteuerte Durchführung der Tests und die Ermittlung der Ergebnisse.

Die Line Monitor-Software, die auch die Verwendung mit Wireshark unterstützt, ist ebenfalls im Produkt enthalten. Line-Monitor-Kabel sind separat zu bestellen.

• Vollständiger Satz von BERT-Leitungstestmustern (Bit Error Rate Test)
• BER-Tests von Ihrem Laptop, Notebook oder PC mit einem robusten USB-Adapter
• Leitungsgeschwindigkeiten von 15 Baud bis 2 Mbits/s mit dem FarSync BERT Tester-USB
• Leitungsgeschwindigkeiten von 15 Baud bis über 16 Mbits/s mit dem FarSync BERT HS Tester-USB
• Testet synchrone und asynchrone Leitungen in Loopback- und Punkt-zu-Punkt-Konfigurationen
• Anschluss an RS232-, V.35-, RS530-, RS422-, X.21-, RS449- und RS485-Multidrop-Netzwerkschnittstellen (4-Draht)
• Testet den Betrieb mit NRZ, NRZI, FM0, FM1, Manchester-Kodierung und konditionierter Di-Phase-Leitungssignalisierung

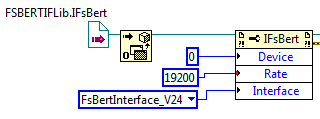

• APIs von Windows für LabVIEW zur Prüfungsverwaltung
• Benutzergesteuerte Fehlerinjektionsfunktion und benutzerdefinierte Testmuster
• Hardware-implementierte BER-Testmuster und Testbetrieb
• Prüfung der Umlaufverzögerung - Testen Sie die Latenz Ihres Netzwerks

Bedienung, Installation, Hauptmerkmale

Besondere Merkmale

• Auf Wunsch des Benutzers können einzelne oder mehrere Bitfehler eingefügt werden.
• Leitungsdaten können invertiert werden, um Leitungen zu unterstützen, bei denen die Datenleitungen des symmetrischen Paares vertauscht wurden oder die gelieferten Daten invertiert wurden.
• Invertierte Empfangsdaten können automatisch erkannt und nach Bedarf konvertiert werden.
• Mit Hilfe des mitgelieferten Loopback-Steckers kann der FarSync BERT-Tester vor der Verwendung selbst getestet werden.
• Akustische Warnungen bei Fehlern und Verlust der Synchronisation.
• Handhabung von benutzerdefinierten Taktraten.
• Anzeige der Leitungstaktgeschwindigkeit.

Verwendung des FarSync Line Monitors

Testmuster

Auf dem FarSync BERT kann eine Vielzahl von pseudozufälligen und festen Testmustern konfiguriert werden, um die Leitung zu testen. Es werden ITU-konforme Testmusterempfehlungen unterstützt, die mit anderen BER-Testern nach Industriestandard kompatibel sind.

Synchrone Leitungen

Folgende 'Pseudo random patterns' sind ITU-T konform und werden zum Testen synchroner Leitungen verwendet :

• 63: 2⁶−1 – mit maximal 5 aufeinanderfolgenden Nullen und 6 aufeinanderfolgenden Einsen
• 511: 2⁹−1 – mit maximal 8 aufeinanderfolgenden Nullen und 9 aufeinanderfolgenden Einsen
• 2047: 2¹¹−1 – davon max. 10 aufeinanderfolgende Nullen und 11 aufeinanderfolgende Einsen
• 2¹⁵−1 – davon max. 14 aufeinanderfolgende Nullen und 15 aufeinanderfolgende Einsen
• 2²⁰−1 – einschließlich max. 19 aufeinanderfolgende Nullen und 20 aufeinanderfolgende Einsen
• 2²³−1 – einschließlich max. 22 aufeinanderfolgende Nullen und 23 aufeinanderfolgende Einsen
• QRSS: 2²⁰−1 – modifiziert zur Übertragung von maximal 14 aufeinanderfolgenden Nullen

Die folgenden festen Muster können zum Testen synchroner Leitungen verwendet werden:

• 1:7 (1/8, 1-in-8) – 1 Zeichen gefolgt von 7 Leerzeichen
• 1/16 (1:15, 1-in-16) – 1 Markierung gefolgt von 15 Leerzeichen
• 2/8 (2:6, 2-in-8) – 2 Zeichen in 8 Bits (0100 0010...)
• 3/24, 3-in-24 – 3 Markierungen in 24 Bits (0010 0010 0010 0000 0000 0000...)
• MK – alel 1s
• SP – alle 0s
• 1:1 – abwechselnd alle 1s und 0s
• FOX (siehe ITU-Empfehlung R.52 für die Definition)

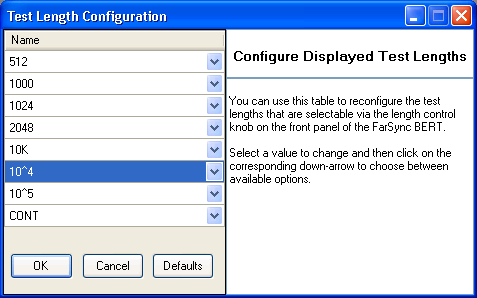

FarSync BERT-Testmuster-Auswahlfenster

Asynchrone Leitungen

Auf asynchronen Leitungen kann der Betrieb mit 5, 6, 7 und 8 Bit getestet werden. Es wird empfohlen, die folgenden Muster zu verwenden:

• 63: 2⁶−1
• 511: 2⁹−1
• 2047: 2¹¹−1
• FOX

Zusätzlich zu den Standard-Testmustern kann der Benutzer seine eigenen Testmuster von bis zu 64 Mb liefern. Die Testmuster müssen nicht byte-ausgerichtet sein.

Testmodi

• Der FarSync BERT Tester kann entweder als physikalische DTE oder DCE fungieren
• Die Tests können im Loopback- oder Punkt-zu-Punkt-Modus durchgeführt werden, einschließlich der Interoperation mit BER-Testern anderer Anbieter
• Leitungstests können manuell über die GUI, über Batch-Befehlsdateien oder über die API aufgerufen werden
• Die Tests können für eine bestimmte Anzahl von Bits oder für einen definierten Zeitraum ausgeführt w

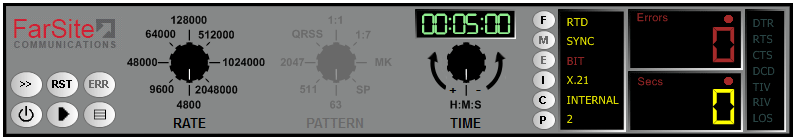

Hauptsteuerungsfenster

Der FarSync BER Tester verfügt über eine vollständige grafische Benutzeroberfläche, über die der Benutzer den durchzuführenden Test auswählen und konfigurieren kann. Die endgültigen Testergebnisse werden über die Benutzeroberfläche angezeigt. Der Status jedes Tests wird in Echtzeit über die grafische Benutzeroberfläche angezeigt, während der Test ausgeführt wird. Dropdown-Fenster liefern zusätzliche detaillierte Testergebnisse.

Der FarSync BERT-Tester wird mit den folgenden Kabeln geliefert. Dies sind die am häufigsten verwendeten Netzwerkanschlüsse für synchrone Leitungen.

• RS232 (V.24) DTE - Verwendung des Kabels FCR2
• RS530 (RS422) DTE - Verwendung des Kabels FCR2
• X.21 (V.11) DTE - mit Kabel FCR2 plus 2 TCX1
• RS485 (4 Draht) - mit Kabel FCR2
• RS499 (V.36) DTE - unter Verwendung des Kabels FCR2 plus 2 TC449

Zusätzliche Kabel, die die folgenden anderen Schnittstellen unterstützen, können bei Bedarf separat erworben werden.

• V.35 DTE - unter Verwendung des Kabels TCV1 (erfordert das mitgelieferte FCR2-Kabel)
• X.21 (V.11) DCE - unter Verwendung des Kabels Null-MX
• RS232 (V.24) DCE - unter Verwendung des Kabels Null-MR4
• RS530 (RS422) DCE - unter Verwendung des Kabels Null-MR4

FarSync BERT HS - Synchron: bis zu 16Mbps (NRZ) oder 10Mbps (verschlüsselte Modi), Asynchron: 15 Baud bis 115,2 Kbps/s

FarSync BERT High Speed USB

FarSync BERT - Synchron: bis zu 2 Mbits/s, Asynchron: 15 Baud bis 115,2 Kbps/s

FarSync BERT USB

Unterstützte Leitungsdatenkodierung

• NRZ
• NRZI
• FM0
• FM1
• Manchester-Kodierung
• Konditionierte Di-Phase

Die Ergebnisse des Leitungstests zeigen Zählwerte nach Industriestandard (z. B. ITU-T G.821) an, die die Qualität der getesteten Leitung anzeigen. Die Ergebnistabelle zeigt die Fehlerraten, ausgedrückt als Prozentsatz oder im wissenschaftlich-technischen Format.

• Bits - Anzahl der empfangenen Bits
• Blöcke - Anzahl der empfangenen Blöcke
• Blockfehler - Anzahl der empfangenen Blöcke mit Fehlern
• Framing Errors - Anzahl der empfangenen fehlerhaft gerahmten asynchronen Zeichen
• Paritätsfehler - Anzahl der asynchronen Zeichen, die mit falscher Parität empfangen wurden
• Errored Secs (ES) / Unavailable Secs (US) - Anzahl der Sekunden, in denen ein oder mehrere Fehler festgestellt wurden
• Severely Errored Secs (SES) - Anzahl der Sekunden, in denen die Bitfehlerrate den Schwellenwert überschritten hat
• Severely Errored Secs (SES) - Anzahl der Sekunden, in denen die Bitfehlerrate den SES-Schwellenwert des Geräts überschritten hat
• Available Secs (AS) / Error Free Secs (EFS) - Anzahl der Sekunden, in denen keine Fehler festgestellt wurden
• Loss of Sync (LOS) - Anzahl der Synchronisationsverluste

Die Latenzzeit des Netzes kann mit der Funktion "Round Trip Delay" gemessen werden, die besonders für die Prüfung drahtloser Netze nützlich ist. Die Ergebnisse werden als Anzeige und grafisch mit der Spanne der gemessenen Zeiten dargestellt.

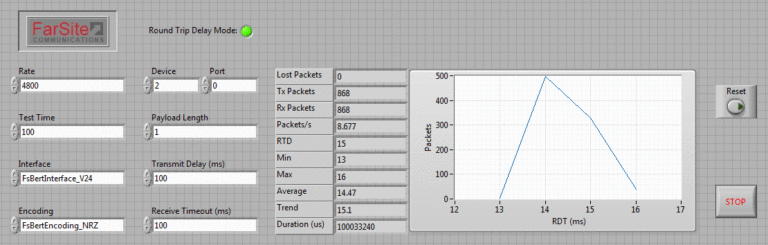

Beispiel für round trip delay

• Auf Wunsch des Benutzers können einzelne oder mehrere Bitfehler eingefügt werden.
• Leitungsdaten können invertiert werden, um Leitungen zu unterstützen, bei denen die Datenleitungen des symmetrischen Paares vertauscht wurden oder die gelieferten Daten invertiert wurden.
• Invertierte Empfangsdaten können automatisch erkannt und nach Bedarf konvertiert werden.
• Mit Hilfe des mitgelieferten Loopback-Steckers können die FarSync BERT- und FarSync BERT HS-Tester vor der Verwendung selbst getestet werden.
• Akustische Warnungen bei Fehlern und Verlust der Synchronisation.
• Bidirektionale Taktung und erweiterte Taktungsmodi.
• Handhabung von benutzerdefinierten Taktraten.
• Anzeige der Leitungstaktgeschwindigkeit.

Kalibrierung der FarSync BERT-Produkte

>>> FarSync BERT Tester Kalibrierungsanleitung

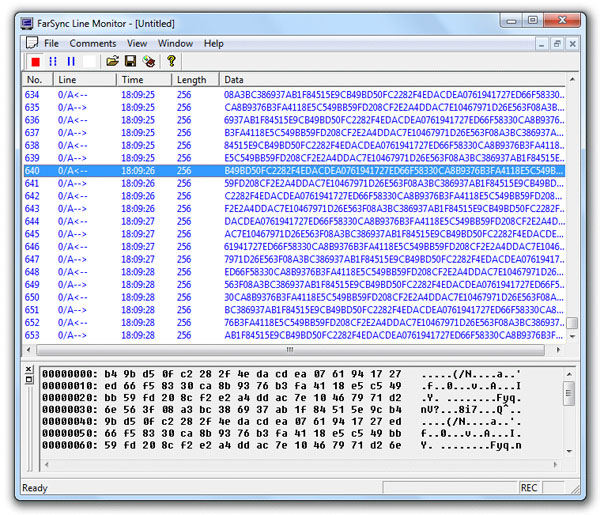

Das Produkt wird mit einer leistungsstarken Mehrkanal-Leitungsüberwachungssoftware geliefert, die es dem Benutzer ermöglicht, den Leitungsverkehr mit Protokolldekodierung aufzuzeichnen, anzuzeigen und zu speichern.

Um beide Datenrichtungen auf der Leitung zu überwachen, sind spezielle Leitungsmonitorkabel erforderlich. Diese Kabel sind nicht im Lieferumfang des FarSync BERT Testers enthalten, können aber separat bestellt werden.

Einzelheiten zu den verfügbaren Leitungsmonitorkabeln finden Sie im Abschnitt Bestellinformationen.

Hinweis: Kabel: KCR1-V2 und UCX1 sowie ein TEST-T2U Loopback-Teststecker sind bereits im Lieferumfang enthalten.
