FarSync T4Ue und T4U
synchrone 4-Port-Karten
- Überblick
- Features unter Windows
- Features unter Linux
- Developers Toolkit
- Typische Anwendungen

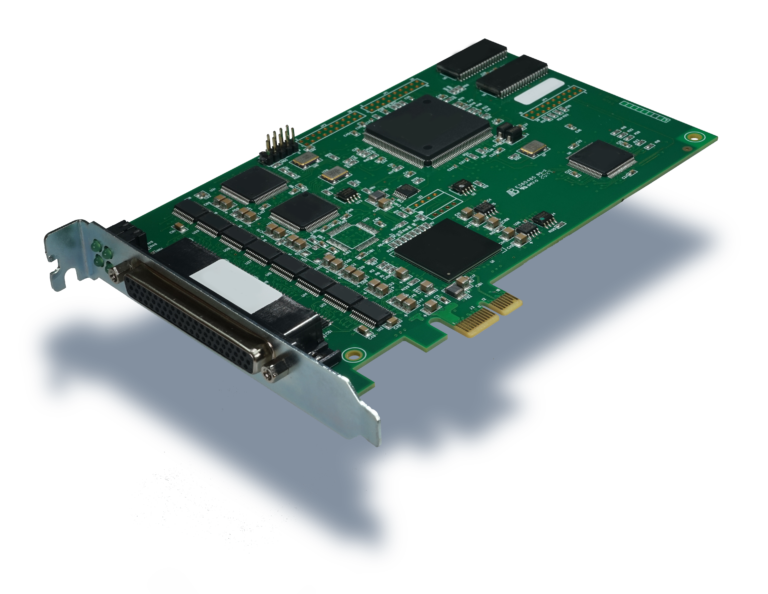

Die FarSync T4Ue-Karte und -Software wurde entwickelt, um leistungsstarke Hardware-Kommunikationslösungen für Unternehmen, Behörden und das Militär zu bieten, die eine synchrone PCIe-Kommunikationskarte benötigen. Das Produkt umfasst einen Low-Level-Treiber, der den Zugriff auf die in der Hardware verfügbaren Kommunikationsfunktionen ermöglicht. Das FarSync SDK bietet ein Entwickler-Toolkit für das Produkt.
Die Karte unterstützt eine synchrone Leitung mit Geschwindigkeiten von bis zu 10Mbits/s kontinuierlich. Der hochflexible universelle Netzwerkanschluss unterstützt die Netzwerkschnittstellen RS232, X.21, RS530 (RS422-Signalisierung), RS449 und V.35.
Die Karte ist auch mit softwareseitig wählbarer asynchroner/synchroner Unterstützung erhältlich, wenn Sie das Modell FarSync T4Ue+Async bestellen, und eine PCI-Version des Adapters, FarSync T4U, ist ebenfalls erhältlich.
Die Produkte werden mit einer 5-Jahres-Garantie geliefert.
Die FarSync-Adapter lassen sich problemlos unter Windows 11, 10, 8.1, Windows Server 2022, 2019, auf 32- und 64-Bit-Systemen mit einem oder mehreren Kernen installieren. Die FarSync-Treiber sind von Microsoft für eine einfache Installation signiert. Für die Verwendung auf früheren Windows-Versionen kontaktieren Sie FarSite.
Auf diesen Adapter kann von Kunden, nativen Windows-Anwendungen sowie solchen, die Drittanbieter-Frameworks wie LabVIEW verwenden, zugegriffen werden.
Ein FsWinAPI-Treiber wird mit der optionalen Installation eines NDIS (LAN)-Treibers installiert. LabVIEW
-Anwendungen können auf diesen Adapter zugreifen. Die FsWinAPI ermöglicht es Anwendungen, die mit dem FarSync SDK entwickelt wurden, die Art der gesendeten und empfangenen Daten in bit-synchronen (HDLC-framed) Daten und transparenten Bitstream-Formaten genau zu steuern.
Die FsWinAPI ist eine Erweiterung der MS COMM API und ermöglicht es zum Beispiel, Anwendungen, die für die Unterstützung von COM-Ports entwickelt wurden, einfach zu portieren, um die FarSync-Unterstützung im synchronen oder asynchronen Modus zu nutzen. Durch diese Standardisierung ist die API auch von höheren Umgebungen wie .NET, C#, VB usw. leicht zugänglich. Die API ermöglicht Anwendungen den direkten Zugriff auf die Kommunikationsschnittstelle(n) der Karte für bit-synchrones (HDLC) Framing, transparenten Bitstrombetrieb (Video- und Sprachanwendungen) und auch asynchrone Daten mit FarSync-Adaptern, die asynchronen Betrieb unterstützen.
Wenn der Host-TCP/IP-Stack über den FarSync-Adapter verwendet werden soll, um den Zugang zu IP-basierten Netzwerken wie dem Internet zu ermöglichen, wenden Sie sich bitte an uns, um weitere Informationen zu erhalten.
Das Produkt wird mit einem umfassenden Konfigurationsprogramm und einem eigenen Leitungsmonitor geliefert, mit dem der Benutzer den Leitungsverkehr mit WAN-Protokolldecodierung für eine schnelle Fehlersuche aufzeichnen, anzeigen und speichern kann.
FarSync-Adapter unterstützen die Linux-Kernel-Versionen 2.6.12 und höher in 32- und 64-Bit-Formaten, einschließlich der führenden Distributionen von Red Hat, SuSE, CentOS, Ubuntu, Debian, Fedora, Slackware und anderen.
FarSite verpflichtet sich, FarSync-Adapter auf neuen Versionen von Linux und Linux-Kerneln zu unterstützen, sobald diese veröffentlicht werden.
Die Installation ist einfach, da der Treiber dynamisch geladen werden kann, so dass kein Kernel-Rebuild erforderlich ist, um den Treiber zu installieren. Der Treiber fungiert als dynamisch ladbares Modul. Das Link-Level-Protokoll kann PPP, Cisco HDLC oder Frame Relay mit optionaler Authentifizierung durch CHAP, MSCHAP oder PAP (RFC 1334) sein und bietet eine standardmäßige Punkt-zu-Punkt-Netzwerkschnittstelle. Der Treiber wird mit Quellcode geliefert. Der Treiber unterstützt sowohl Big-Endian- als auch Little-Endian-Speicherformate.
Auf diesen Adapter kann sowohl von nativen Linux-Anwendungen als auch von Anwendungen, die Frameworks von Drittanbietern wie LabVIEW verwenden, zugegriffen werden.
Die Char I/O API bietet eine programmiersprachenunabhängige High-Level-Schnittstelle zum FarSync-Basistreiber und unterstützt den Zugriff auf bitsynchrone (HDLC) gerahmte, transparente Bitströme und asynchrone Daten mit FarSync-Adaptern, die den asynchronen Betrieb unterstützen.
Ein Konfigurationsprogramm stellt die Leitungsgeschwindigkeit, den Schnittstellentyp und das Protokoll ein, woraufhin die Ports mit Standard-Netzwerkwerkzeugen konfiguriert werden können.
Wenn der Host-TCP/IP-Stack über den FarSync-Adapter verwendet werden soll, um den Zugang zu IP-basierten Netzwerken wie dem Internet zu ermöglichen, wenden Sie sich bitte an uns, um weitere Informationen zu erhalten.
Das FarSync SDK bietet ein Entwickler-Toolkit mit vollständiger Dokumentation, nützlichen Hilfsprogrammen, wie z. B. einem Leitungsmonitor, und vielen Beispielanwendungen für Linux und Windows. Kunden, die das FarSync SDK erwerben und technische Fragen zur Verwendung der API haben, erhalten kostenlosen Support von der technischen Abteilung von FarSite.
Das SDK unterstützt das Schreiben von Anwendungen sowohl unter Linux als auch unter Windows und enthält Dokumentation, funktionierende Beispielanwendungen sowie Entwicklungs- und Testdienstprogramme. Es enthält alles, was ein Benutzer benötigt, um schnell eine Vielzahl von Anwendungen zu entwickeln und zu testen, wie z. B. spezielle synchrone (HDLC-framed) Protokolle oder transparente Bitstream-Datenanforderungen, einschließlich Audio, MPEG Video T-DMB und DAB ETI mit Bitstream-Encoder und Decoder.
Das FarSync SDK ist separat vom FarSync-Adapter zu bestellen.
Unsere technische Abteilung bietet Anwendungsentwicklern, die die API als Teil des Pakets verwenden, das beim Kauf des FarSync SDK bereitgestellt wird, kostenlose Unterstützung per E-Mail und Telefon.
- Hochgeschwindigkeits-Multiport-HDLC-Framing-Unterstützung für Nicht-Standard- oder Spezialprotokolle
- Schnittstelle für transparente DAB ETI (Ensemble Transport Interface - ETSI EN 300 799) Bitströme zu Servern
- Anbindung von MPEG-Video-Bitströmen über T-DMB ETI an Server
- Anbindung von Hochgeschwindigkeits-MPEG-Videobitströmen an Server
- Watchdog-Systeme
- Datengeneratoren für Testsysteme
- Technische Überwachungs- und Steuerungssysteme
- Leitungsverbindungskarte für LabVIEW-Anwendungen
- Verwendung von Bitstreaming für die Implementierung von Nicht-Standard- oder Spezialprotokollen
- Mehrzweck-Multiport-Kommunikationskarte, die eine breite Palette von kartengenerierten Taktfrequenzen liefert; FarSync T4Ee wird für diese Funktion besonders empfohlen
- Manchester-Codierung oder Conditioned Diphase für lange, zuverlässige, selbsttaktende Hochgeschwindigkeitsleitungen, FarSync Flex, FarSync T2Ee oder FarSync T4Ee für diese Anforderung empfohlen
|
|
 |
 FarSync T4U |
|
Einzelheiten zum Produkt
- Hardware-Details
- Konfiguration
- Technische Info Software
- Technische Info Hardware
Sowohl PCIe- als auch PCI-4-Port-Karten enthalten einen AMD-Prozessor mit SRAM. Der gesamte Speicherplatz kann über die PCIe-Schnittstelle auf den PC/Server abgebildet werden. Die Karte verfügt über einen vierfach eingebetteten HDLC/Transparent-Controller mit SDMA-Zugriff (128 Puffer pro Port) und eine ganze Reihe von Timern. Die von der Karte unterstützte Gesamtbandbreite beträgt 64 Mbits/s.
Netzwerk-Schnittstellen
Die an allen Ports verfügbaren Multifunktionsleitungstreiber unterstützen die Netzwerkschnittstellen X.21 (V.11), V.35, RS232 (V.24, X.21bis), RS530 (EIA530, RS422) und RS449 , die alle softkonfigurierbar und ESD-geschützt vor statischer Aufladung sind.
Die maximal unterstützte Leitungsgeschwindigkeit beträgt 10 Mbits/s Vollduplex.
Takterzeugung
Neben der externen Taktung unterstützt der Adapter kartengenerierte Takte in einem weiten Bereich von Standardfrequenzen von 9.600 Baud bis 8.192 Mbits/s. Bei Bedarf können im V.11-Modus auch duale Takte generiert werden. Die Taktfrequenz aller Ports ist individuell wählbar.
Multiple Karten
Die mit Windows und Linux gelieferten Treiber ermöglichen die Unterstützung einer großen Anzahl von Anschlüssen durch die Installation mehrerer FarSync-Karten in einem Server. In der Regel können 12 oder mehr Karten (24+ Ports) unterstützt werden; das Kartenlimit hängt nur von den im Host-Server verfügbaren Ressourcen und der Gesamtbandbreite des PCIe/PCI/PMC-Busses ab.
PCI Express Bus Specification
FarSync PCIe-Karten sind für Systeme mit einem PCIe-Bus geeignet und decken sowohl Einzel- als auch Multiprozessorsysteme ab. Diese Karten sind konform mit der PCI Express Base Spezifikation Revision 1.0a und höher. Bei den FarSync-Adaptern handelt es sich um Bus-Mastering, 1x (single lane) Karten.
FarSync PCI-Karten entsprechen der Universal PCI-Spezifikation (PCI-X-kompatibel, PCI v2.2-konform). Diese Bus-Mastering-Karten eignen sich für Systeme mit einem PCI-Bus, sowohl für Einzel- als auch für Multiprozessorsysteme.

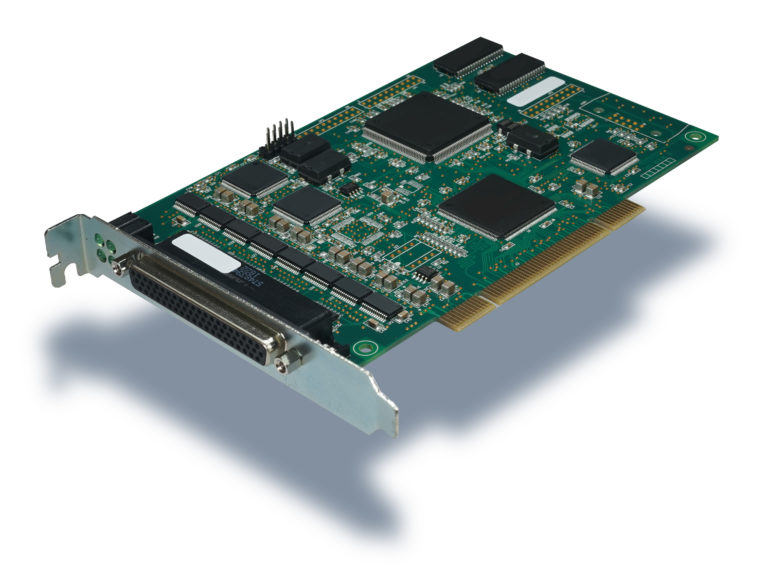

FarSync T4U - Synchroner PCI-Adapter mit 4 Anschlüssen
Unter Windows erfolgt die Konfiguration über eine GUI-Anwendung. Ein typischer Bildschirm ist unten abgebildet.
Der Anschluss kann neu konfiguriert und neu gestartet werden, ohne dass die Software neu geladen werden muss.
Es gibt eine kontextsensitive Hilfe und ein Online-Handbuch, falls dies erforderlich sein sollte. Eine erweiterte Registerkarte ermöglicht es dem Benutzer, die Konfiguration des Ports bei Bedarf weiter zu spezifizieren.
Für Linux wird ein Konfigurationsprogramm bereitgestellt; alternativ können Textdateien verwendet werden.
| Linux | |
|---|---|
| Distribution and Kernel Support |
FarSync adapters support Linux kernel versions 2.6.12 and onwards in 32 and 64 bit formats, including the leading distributions supplied by Red Hat, SuSE, CentOS, Ubuntu, Debian, Fedora, Slackware and more. Big Endian and Little Endian memory storage format drivers supplied. |
| Protocol Supported | TCP/IP, PPP, Cisco HDLC, LAPB, Frame Relay, CHAP, MSCHAP, PAP (RFCs 1661, 1332, 1334). Bitstream. ETI (NI, V.11) with the FarSync SDK. |
| API and Interfaces | Char I/O API |
|
Windows |
|
| O/S Types |
The FarSync adapters install easily under Windows 11, 10, 8.1, Windows Server 2022, 2019, on single or multi-core 32 and 64 bit systems. The FarSync drivers are signed by Microsoft for easy installation. For use on earlier Windows versions contact FarSite.
This adapter can be accessed from customers, native Windows applications as well as those using third-party frameworks such as LabVIEW. |
| Protocol Supported | TCP/IP, PPP, LAPB, V.120, CHAP, PAP (RFCs 1661, 1332, 1334), ETI (NI, V.11), Bitstream. |
| API and Interfaces | FsWinAPI, NDIS (LAN) where the line appears as a LAN interface |
| Utilities | Line Monitor to record, display and store line traffic included |
| Card type and PCI specification | AMD processor with SRAM and quad port synchronous controller, PCIe bus compliant with PCI Express Base Specification Revision 1.0a, x1 (single lane), Bus mastering card The PCI version is Universal PCI (PCI-X compatible, PCI v2.2 compliant) |
| Physical characteristics | Short card (height 107mm, length 167mm) |
| Multiple cards |
The drivers supplied with Windows and Linux allow large numbers of ports to be supported by the installation of multiple FarSync cards in a Server. Typically 12 or more cards (24+ ports) can be supported; the card limit is only dependent on the resources available in the host Server and the total bandwidth of the PCIe/PCI/PMC bus. |
| Network connections supported | 4 synchronous ports (FarSync T4Ue - FS4450) 4 synchronous or asynchronous ports (FarSync T4Ue+async - FS4451) 4 synchronous ports (FarSync T4U - FS4440) 4 X.25 ports (FarSync X25 T4Ue - FS6450) 4 X.25 ports (FarSync X25 T4U - FS6440) RS232 – DTE DB25M connector, DCE type cables are also available |
| Link speed range | RS232: up to 128 Kbits/s X.21, V.35, RS530 (RS422), RS449 (RS422): up to 10 Mbits/s |
| Line Signal Modes | NRZ |
| ESD protection | Littelfuse high speed ESD and over-voltage protection |
| Indicators | 4 LEDs displaying line status |
| Approvals | EN55022 class B, CE, FCC class B |
| Power requirements | < 1.75 A @ +3.3v < 10mA @ +/- 12v (for ESD suppression) < 6 watts |
| Operating Temperature Range | 0 to 60°C ambient air temperature. |
| MTBF | PCIe adapter: 229,044 hours PCI adapter: 238,319 hours Calculation based on Bellcore Method 1 Case 3, 40°C ambient, 15°C case temperature rise above ambient. |
| Line clocking (internal/external) |
External and card generated line clocking is supported. The clock speed is independently selectable on each port. Card generated clock range 9,600 baud to 8,192 Mbits/s. No special cables are required to use card generated clocks on RS232, X.21 and RS530 (RS422). Internal clocking is supported on V.35 and RS449 with the use of cables designed for card generated clocks |
| Cable type compatibility | Cables are ordered separately see the Order Information section |
| Warranty | 5 years |
| Compliance | RoHS2, REACH |
Bestell-Informationen
- Enthalten ist
- Produkt-Codes
- 4-Port-Kabel
- Einzelanschlusskabel für FarSync T4Ue/T4U
- Kabel für besondere Zwecke
Die Software-Firmware, Treiber und Dienstprogramme sind im Lieferumfang des FarSync-Adapters enthalten. Kabel sind separat zu bestellen.
Die Software und die Dokumentation werden von der Website des Herstellers mit einem Code heruntergeladen, der zusammen mit dem FarSync-Adapter geliefert wird:
- Treiber für Linux und Windows
- Quellcode für Linux-Treiber
- Netzwerkmonitor und verschiedene nützliche Hilfsprogramme
Neue Versionen der Software mit Verbesserungen und Fehlerkorrekturen werden auf der Download-Seite im Support-Bereich des Herstellers zum kostenlosen Download bereitgestellt.
Das Developer's Toolkit ist separat zu bestellen und wird als Download geliefert
Order Information |
||
| Product Name | Description | Product Code |
| FarSync T4Ue | Intelligent PCIe (PCI Express) 4 port synchronous bus mastering card (X.21 / V.35 / RS232 / EIA530 / RS422 / RS449), bitstream and HDLC support. For Linux and Windows. Cables are ordered separately. |
FS4450 |
| FarSync T4Ue+Async | Intelligent PCIe (PCI Express) 4 port synchronous and asynchronous bus mastering card (X.21 / V.35 / RS232 / EIA530 / RS422 / RS449), bitstream, async and HDLC support. For Linux and Windows. Cables are ordered separately. |
FS4451 |
| FarSync T4U | Intelligent PCI 4 port synchronous bus mastering card (X.21 / V.35 / RS232 / EIA530 / RS422 / RS449), bitstream and HDLC support. For Linux and up to Windows 10 and Server 2019. Cables are ordered separately. |
FS4440 |
| FarSync SDK | Linux and Windows Developers Toolkit - this is required if you want to write software to use the card's API | FS9610 |
4 Port Cables |
||
| MCX4 | Quad X.21 (V.11) DTE cable DB15M connector, 1.5 metres, see pinouts | FS6041 |
| MCV4 | Quad V.35 DTE cable MRAC-34 (V.35M) connector, 1.5 metres, see pinouts | FS6042 |
| MCR4 | Quad RS232 (V.24) DTE cable DB25M connector, 1.5 metres, see pinouts | FS6043 |
|
Das MTU4-Konvertierungskabel (siehe unten) ermöglicht den Anschluss von Single-Port-Kabeln, sodass verschiedene Netzwerkanschlüsse an verschiedenen Ports verwendet werden können. |
||
| MTU4 | Quad port conversion cable 0.5 metres, allows UCR1, UCX1, U530, UCV1 and UX35C cables to be used | FS6074 |
| Test-T4P | Loopback connector connects directly to the card connector for testing the card communication ports operation. | FS6025 |
FarSync Einzelanschlusskabel für
|
||
|
Diese Single-Port-Kabel können mit dem FarSync T4Ue, X25 T4Ue, T4Ue+async, T4U und X25 T4U verwendet werden. |
||
| UCR1 | Single RS232 (V.24, X.21bis) DTE cable. DB25M connector, 1.5 metres, see pinouts | FS6061 |
| UCX1 | Single X.21 (V.11) DTE cable. DB15M connector, 1.5 metres, see pinouts | FS6062 |
| UCV1 | Single V.35 DTE cable MRAC-34 (V.35M) connector, 1.5 metres, see pinouts | FS6063 |
| U530 | Single RS-530 (EIA530, RS422) DTE cable DB25M connector, 1.5 metres, see pinouts | FS6064 |
| UX35C | Single V.35 special DCE cable MRAC-34 (V.35F) connector, where the DCE generates clocks, female connector, 1.5 metres. | FS6095 |
| Test-T2U | Loopback connector can be used for testing the communication ports of the MTU4 when the MTU4 is attached to the card, one Test-T2U required for each port. | FS6024 |
Spezialkabel für alle FarSync-Adapter und FarLinX-Geräte |
||
| Null-MX | General purpose X.21 double shielded crossover cable, DB15F connectors, 0.5 metres. Converts the DTE presentation into a DCE, see pinouts | FS6090 |
| X21-EXT | X.21 double shielded 15 metre extension cable, DB15F to DB15M | FS6091 |
| Null-MR4 | RS232 and RS530 (EIA530, RS422) double shielded crossover cable, DB25F connectors, 0.5 metres. Converts the DTE presentation into a DCE. | FS6097 |
| X.21-449-INT | X.21 to RS449 (DB37F connector) - conversion cable, for use when FarSync adapter generates the clock, 0.5 metres, see pinouts | FS6093 |
| X.21-449-EXT | X.21 to RS449 (DB37M connector)- conversion cable for use when the clock externally generated (DCE Clock), 0.5 metres, see pinouts | FS6094 |
* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!
Daten letztmalig aktualisiert am 12.04.2023
