FarSync Flex X.25
- Überblick
- Features unter Windows
- Features unter Linux
- X.25 Internationales Video
- Typische Anwendungen

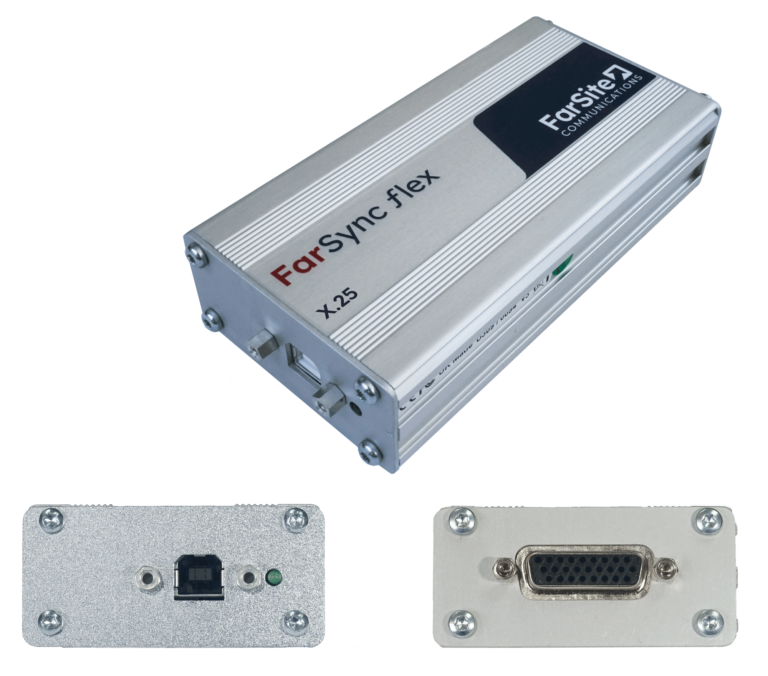

Der FarSync Flex X.25-Adapter ist eine hochwertige X.25-Lösung für Geschäfts-, Regierungs- und Militäranwendungen. Er wurde entwickelt, um eine leistungsstarke und vielseitige X.25-Konnektivität für Linux- und Windows-Systeme zu bieten.
Die busgespeiste V3-Version des USB-Adapters unterstützt eine X.25-Leitung mit einer Geschwindigkeit von bis zu 2.048 Mbits/s. Der hochflexible universelle Netzwerkanschluss unterstützt die Netzwerkschnittstellen RS232, X.21, RS422, RS530, RS449 und V.35. Als Kodierverfahren für das Leitungssignal können NRZ, NRZI, FM0, FM1, Manchester Encoding oder Conditioned Diphase verwendet werden.
- Die FarSync-Adapter lassen sich problemlos unter Windows 11, 10, 8.1, Windows Server 2022, 2019, auf 32- und 64-Bit-Systemen mit einem oder mehreren Kernen installieren. Die FarSync-Treiber sind von Microsoft für eine einfache Installation signiert. Für die Verwendung auf früheren Windows-Versionen wenden Sie sich an FarSite.
- Die X.25-Software bietet eine Vielzahl von Funktionen, darunter ISO-Transport (Klassen 0 bis 3), Unterstützung für OpenFT FTAM, eine WinSock2-konforme Sockets-API und eine Java-API. Die Sockets-API ist auch von .NET-Anwendungen aus zugänglich. Mit dem FarSync X25 High Capacity Pack können bis zu 4095 Verbindungen oder standardmäßig 254 pro Port unterstützt werden.
- IP over X.25-Unterstützung ist enthalten und ermöglicht TCP/IP-Betrieb über ein X.25-Netzwerk.
- 32- und 64-Bit-Anwendungen werden unterstützt.
Ein umfassendes Entwickler-Toolkit für die Entwicklung mit APIs für X.25 und ISO-Transport wird mit jedem X.25-Produkt geliefert, einschließlich vieler Beispielanwendungen.
Ein Multi-Port-Line-Monitor und eine Line-Statistics-Anwendung werden ebenfalls mitgeliefert.
- Die X.25-Karte wird nahtlos als Plug-and-Play-Gerät installiert. SMP (Multiprozessor)-Systeme werden unterstützt.
FarSync-Adapter unterstützen die Linux-Kernel-Versionen 2.6.12 und höher in 32- und 64-Bit-Formaten, einschließlich der führenden Distributionen von Red Hat, SuSE, CentOS, Ubuntu, Debian, Fedora, Slackware und anderen.
FarSite hat sich verpflichtet, FarSync-Adapter auf neuen Versionen von Linux und Linux-Kerneln zu unterstützen, sobald diese veröffentlicht werden.
Die Konfiguration erfolgt über eine Java-basierte GUI. - Es gibt APIs für die X.25-Schicht, eine Socket-basierte Schnittstelle und eine Java-API. Außerdem gibt es eine API für die ISO-Transportschicht (ISO 8073 - verbindungsorientiert).
- Die Unterstützung von IP over X.25 ermöglicht den TCP/IP-Betrieb über ein X.25-Netzwerk.
- Die Unterstützung von XOT (X.25 over TCP/IP) ist als Option erhältlich, wobei die gleichen APIs wie bei X.25 verwendet werden. XOT kann zur gleichen Zeit wie X.25 betrieben werden.
- Standardmäßig werden bis zu 254 Verbindungen pro Port unterstützt, mit dem FarSync X25 High Capacity Pack sogar bis zu 4095 Verbindungen.
- Der Quellcode für den Treiber und die Bibliotheken für die API werden mit dem Produkt geliefert, so dass der Endbenutzer sie für die Verwendung mit fast allen aktuellen oder zukünftigen Linux-Varianten nachbauen kann.
Ein umfassendes Entwickler-Toolkit für die Entwicklung mit APIs für X.25 und ISO-Transport wird mit jedem X.25-Produkt geliefert, einschließlich vieler Beispielanwendungen.
Ein Multi-Port-Line-Monitor und eine Line-Statistics-Anwendung werden ebenfalls mitgeliefert.
Mit dem Laden bzw. Abspielen des Videos
akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Der Adapter eignet sich für den Anschluss an alle Arten von X.25-Netzen, X.25 über den ISDN-D-Kanal und Mietleitungen. Typische Anwendungen sind:
- Private X.25-Netze wie Polizei, Zoll, Militär, Fischerei, Finanzwesen, Behörden und Fluggesellschaften
- E-Commerce-Gateways für die Kreditprüfung
- Gemischte X.25- und IP-Netze
- SMS-Nachrichten-Gateways
- Abrechnung und Mediation
- FTAM-Zugang
- ATM-Verbindungen
- Lotterie-Terminals
- X.400
- PC/Server-basierte X.25-Vermittlung mit XOT
Der Adapter ist mit allen öffentlichen X.25-Netzen kompatibel.
Einzelheiten zum Produkt
- Hauptmerkmale
- API's und X.25 Entwickler-Toolkit
- TCP/IP over X.25
- Linux XOT extension
- FarSync X.25 High Capacity
- Konfiguration
- Technische Info Software
- Technische Info Hardware
Der intelligente FarSync Flex X.25 wurde für eine einfache Installation und eine hohe Leistung in einer Vielzahl von Umgebungen entwickelt. Der Flex-Adapter verwendet einen ARM-Prozessor mit Flash für den On-Board-Code.
- 254 gleichzeitige virtuelle SVC- und PVC-Verbindungen oder 4095 pro Port mit dem High Capacity Pack
XOT-Unterstützung (X.25 over TCP/IP) als Option unter Linux verfügbar - Über 2.000 X.25-Pakete pro Sekunde
- Leitungsgeschwindigkeiten von bis zu 2.048 Mbits/s
- Netzwerkschnittstellen für X.21 (V.11), V.35, RS232, RS449 and RS530 (EIA530, RS422)
- Leitungssignalmodi NRZ, NRZI, FM0, FM1, Manchester Encoding oder Conditioned Diphase bis zu 2.048 Mbits/s
- USB 2.0-Hochgeschwindigkeitsmodus (480 MB/s) kompatibel mit USB 3 und USB 1.1
- Hocheffizientes, energiesparendes Design mit USB-Bus-Stromversorgung
- Interne und externe Leitungstaktung
- Dual-Bank-Flash für sichere Upgrades vor Ort und Wiederherstellung früherer Systeme
- Optionale Montagehalterungen
Anwendungsentwickler haben die Wahl zwischen APIs für X.25 und ISO Transport. Eine API-Auswahlhilfe hilft dem Entwickler bei der Auswahl der am besten geeigneten Schnittstelle.
Das umfassende Developers Toolkit ist im Lieferumfang des Produkts enthalten. Für weitere Informationen siehe: X.25-Entwickler-Toolkit und API-Details
Die IP-over-X.25-Unterstützung ist Teil des FarSync X25-Produkts und ist in Linux und Windows integriert.
Linux-Funktionen: Die Unterstützung von IP über X.25 entspricht RFC 1356 (IP über X.25). Protokolle höherer Ebene, die über IP laufen, einschließlich TCP, UDP, HTTP und FTP, werden unterstützt.
Windows-Funktionen: Die Unterstützung von IP über X.25 entspricht RFC 1356 (IP über X.25) für einzelne und mehrere X.25-Ziele. Protokolle höherer Ebene, die über IP laufen, einschließlich TCP, UDP, HTTP und FTP, werden unterstützt.
Weitere Einzelheiten über die Funktionsweise von X.25 und IP über X.25
Mit der XOT-Erweiterung können Anwendungen, die dieselbe API verwenden, Daten über XOT (X.25 over TCP/IP) übertragen. TCP/IP wird normalerweise über Ethernet auf PCs und Servern geroutet. Die XOT-Unterstützung ist kompatibel mit dem FarLinX Mini Gateway für X.25 von FarSite und auch mit XOT-Produkten anderer Hersteller. Die XOT- und X.25-Schnittstellen können gleichzeitig genutzt werden.
Die FarSync XOT-Erweiterung sollte beim Kauf der FarSync X25-Karte mitbestellt werden, eine Nachrüstung ist jedoch möglich.
Anmerkungen:
Es ist auch eine FarSync XOT Runtime-Software für Linux erhältlich, mit der XOT über eine Standard-TCP/IP-Verbindung des PCs, z. B. über eine Ethernet-Karte, ausgeführt werden kann.
Für FarSync X25-Adapter ist ein optionales "high capacity pack" verfügbar. Mit dem FarSync X.25 High Capacity Pack können bis zu 4.095 gleichzeitige Verbindungen hergestellt werden; eine enorme Steigerung gegenüber den standardmäßigen 254 auf jeder Leitung. Die erweiterte Kapazität gilt für SVC-, PVC- und ISO-Transport-Verbindungen.
Kundenanwendungen, die für die Verwendung der Standard X.25 Sockets API entwickelt wurden, sind mit dem FarSync X25 High Capacity Pack kompatibel.
Das FarSync X.25 High Capacity Pack ist für Windows und Linux erhältlich und sollte gleichzeitig mit dem Kauf des FarSync X25-Adapters bestellt werden, obwohl ein nachträgliches Upgrade möglich ist. Pro Karte wird ein FarSync X.25 High Capacity Pack benötigt. Weitere Einzelheiten sind im Abschnitt Bestellinformationen aufgeführt.
Sowohl für Windows als auch für Linux erfolgt die Konfiguration über eine GUI-Konfigurationsanwendung. Eine schnelle Installation und eine einfache Konfiguration sind die Hauptmerkmale des Produkts. Siehe die Beispielbildschirme.
Die X.25-Leitung kann neu konfiguriert und neu gestartet werden, ohne die Software neu zu laden.
Viele der Parameter, wie z. B. die Auswahl von DTE / DCE, werden automatisch festgelegt. Durch die Auswahl der Leitungsgeschwindigkeit werden automatisch geeignete Timer- und Wiederholungswerte festgelegt. Eine erweiterte Registerkarte erlaubt es dem Benutzer, die Konfiguration der Leitung bei Bedarf genau zu spezifizieren.
Die Konfiguration unter Linux kann optional auch über eine Textdatei erfolgen.
Windows Port Manager zeigt eine FarSync X25-Adapterkonfiguration für X.25
Linux Adapter Manager zeigt die X.25-Konfiguration eines FarSync X25-Adapters
X.25 Software Specifications |
|
| Windows support | The FarSync adapters install easily under Windows 11, 10, 8.1, Windows Server 2022, 2019, on single or multi-core 32 and 64 bit systems. The FarSync drivers are signed by Microsoft for easy installation. For use on earlier Windows versions contact FarSite. |
| Linux support |
FarSync adapters support Linux kernel versions 2.6.12 and onwards in 32 and 64 bit formats, including the leading distributions supplied by Red Hat, SuSE, CentOS, Ubuntu, Debian, Fedora, Slackware and more. |
| SMP (Multi-Processor Systems) | The software has been designed for and tested on SMP Servers |
| 32 and 64 bit systems | The FarSync X25 cards can be used on 32 and 64 bit systems using Intel/AMD X86/x64 type processors under Linux and Windows with 32 or 64 bit applications |
| X.25 Features | |
| X.25 CCITT compliance | 1980, 84 & 88 |
| DTE/DCE operation | Both and Automatic detection and selection |
| Maximum SVCs (all types) | 254 sessions on each line, any mix of bothway, incoming and outgoing. 4,095 sessions using the optional High Capacity Pack (see Order Information), any mix of bothway, incoming and outgoing |
| Maximum PVCs | 254 sessions on each line. 4,095 sessions using the optional High Capacity Pack (see Order Information) |
| Maximum simultaneous connections | 254 connections on each line. 4,095 connections with the optional High Capacity Pack (see Order Information) |
| Data Packet size range | 0 to 4,096 bytes |
| Data packets per second throughput | More than 2,000 pps |
| X25 facilities supported | Reverse charging, Closed User Group (CUG), Network User Identifier (NUI), Fast Select, Packet and Windows size negotiation, Extended sequence numbering (128), Throughput Class Negotiation. |
| Types of network connection | X.25 packet switch, leased line, dial up (X.32 and dial on DTR) |
| Accessible via API | Four APIs, a Sockets based interface, a Java API and a legacy NCB API. |
| IP over X.25 |
Supported, complies with RFC 1356 on Linux and Windows |
| X.25 switch | X.25 Switch daemon available on Linux for free download for use with FarSync X25 adapters |
| XOT Option Features | |
| XOT Specification | Complies with RFC 1613 - X.25 over TCP (XOT) |
| Maximum XOT connections | 4,095 on Linux, |
| Maximum SVCs and PVCs | 4,095 on Linux,, any mix of SVCs and PVCs |
| Data packets size range | 0 to 4,096 bytes |
| OOB (Out of Band) data | Supported for Interrupts, Resets and the D bit |
| X25 facilities supported | Closed User Group (CUG), Network User Identifier (NUI), Fast Select, Packet and Windows size negotiation, Throughput Class Negotiation. |
| Accessible via API | Two APIs, a Sockets based interface, a Java API |
| ISO Transport Features | |
| Supplied with the X.25 software | Included with both the standard product and the High Capacity Pack |
| Standard supported | ISO 8073 (connection oriented) |
| Classes supported | Classes 0, 1, 2 and 3 |
| Negotiation between classes | Yes |
| Simultaneous transport connections | 254 sessions on each line. 4,095 sessions using the High Capacity Pack |
| TPDUs in a NSDU | 1 |
| Accessible via API | Yes |
| Developers Toolkit | |
| X.25 Developers Toolkit and API details | |
FarSync Flex Hardware Technical Specifications |
|||
| General | Intelligent USB adapter with ARM processor, dedicated RAM and dual bank Flash memory, Field upgradeable onboard firmware, USB bus powered, USB 2.0 (high-speed - 480mb/s mode) USB 3 and USB 1.1 compatible, Network line connector: HD26 for connection of network cables |
||
| Physical characteristics | Dimensions: - Height 30mm, Length 126 mm, Width 62mm, Weight: 190g, Cable (supplied): 0.6 metre A to B USB cable with thumb screw secured B connector. |
||
| Network connections supported |
RS232 – DTE DB25M connector, DCE type cables are also available |
||
| Link speed range | RS232: up to 128 Kbits/s, X.21, V.35, RS530, RS449, RS422, RS485: to well over 3 Mbits/s |
||
| Sync and Async | Synchronous operation to well over 3 MBits/s, Asynchronous operation up to 115.2 KBits/s |
||
| Line Signal Modes | NRZ, NRZI, FM0, FM1, Manchester Encoding and Conditioned Di-phase to well over 3 Mbits/s | ||
| ESD protection | Yes, Littelfuse high speed ESD and over-voltage protection |
||
| Indicators | LED displaying network line status | ||
| Approvals | EN55022 class B, CE, FCC class B |
||
| Power requirements | USB Bus powered, < 500 mA on full load, < 2 watt | ||
| MTBF | MTBF: 360,181 hours - calculation based on Bellcore Method 1 Case 3, 40°C ambient, 15°C case temperature rise above ambient. | ||
| Operating Temperature Range | –40°C to 85°C ambient air temperature. (industrial temperature range) | ||
| Humidity Range | 5% to 95% RH operating (non-condensing), 5% to 95% RH storage (non-condensing) |
||
| Line clocking (internal/external) |
Internal and externally generated line clocking is supported, Internal clock range 75 baud to 4.096 Mbits/s on X.21, V.35, RS530, RS422, RS449 and RS485, Internal clock range 75 baud to 128 Kbits/s on RS232 (V.24), Custom clock rates are dynamically configurable through the API with glitch free transitions. |
||
| Extra Line Control | Bit reversal, receive clock inversion, configurable resistive interface signal termination. Full configurable bidirectional clocking. |
||
| Cable type compatibility | Cables are ordered separately see below list of cables available | ||
| Warranty | 5 years | ||
| Compliance | RoHS2 and REACH | ||
Bestell-Informationen
- Enthalten ist
- Produkt-Codes
- Kabel-Optionen
- Zubehör
Die X.25-Software-Firmware, Treiber, Dienstprogramme und das X.25 Developers Toolkit sind im Lieferumfang des FarSync-Adapters enthalten. Leitungskabel sind separat zu bestellen.
Die Software und die Dokumentation werden von dieser Website mit einem Code heruntergeladen, der mit dem FarSync X25 Adapter geliefert wird:
- Treiber für Linux und Windows.
- Zahlreiche Beispielanwendungen mit Quellcode
- Dokumentation für alle APIs im Adobe PDF-Format
- Quellcode für Linux-Treiber und API-Bibliotheken
- Netzwerkmonitor und verschiedene nützliche Hilfsprogramme
- USB-angeschlossene Produkte enthalten ein USB-F-Kabel
Neue Versionen der Software mit Verbesserungen und Fehlerkorrekturen werden auf der Download-Seite im Support-Bereich des Herstellers zum kostenlosen Download bereitgestellt.
FarSync Flex X.25 Order Information | ||
|---|---|---|
| Product Name | Description | Product Code |
| FarSync Flex X25 | 1 port synchronous USB Adapter with X.25 Software and Developers Toolkit. Includes the Flex hardware, USB cable, drivers, utility programs, documentation and a quick start guide. * Line cables are ordered separately, see table below |
FS6100 |
| * If you require the FarSync Flex for use with Nokia Siemens Networks LMT software then please contact us. | ||
FarSync Flex Cable Options |
||
| Product Name | Description | Product Code |
| KCR1 | RS232 (V.24, X.21bis) and RS530 (EIA530, RS422) DTE cable. DB25M connector, same cable for both interfaces, 1.5 metres | FS6011 |
| KCR1-DCE | RS232 (V.24, X.21bis) and RS530 (EIA530, RS422) DCE cable. DB25F connector, Same cable for both interfaces, 2 metres | FS6070 |
| UCX1 | X.21 (V.11) DTE cable. DB15M connector, 1.5 metres | FS6062 |
| UCX1-DCE | X.21 (V.11) DCE cable. DB15F, 2 metres | FS6075 |
| UCV1 | V.35 DTE cable. MRAC-34 (V.35M) connector, 1.5 metres | FS6063 |
| UX35C | V.35 DCE cable. MRAC-34 (V.35F) connector, 1.5 metres. | FS6095 |
| KC449 | RS449 (RS422) DTE cable. DB37M connector, 1.5 metres | FS6019 |
| KCR-MON | Monitor Cable - RS232 (V.24) and RS530 (RS422, EIA530) with DB25M to DB25F passthrough, 1.5 metres | FS6016 |
| KCX-MON | Monitor Cable - X.21 (V.11) with DB15M to DB15F passthrough, 1.5 metres | FS6017 |
| TEST-T2U | Loopback connector - for T2U, T2Ue and Flex, communications port testing | FS6024 |
Accessories for the FarSync Flex, FarSync Flex X25 and FarSync BERT |
|||
| Product Name | Photo | Description | Product Code |
| Flex Mounting Kit - metal |  |
A pair of FarSync Flex mounting brackets. Must be ordered with the FarSync Flex as it is a factory fit only. Should only be used if a metal mounting bracket is required. |
FS4901 |
| Flex Mounting Kit - plastic |  |
A pair of FarSync Flex mounting brackets (recommended when fixing the location of the Flex case is required). Can be retrofitted, easy to fit, no disassembly of the Flex case is required to fit. |
FS4902 |
* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!
Daten letztmalig aktualisiert am 10.10.2023
