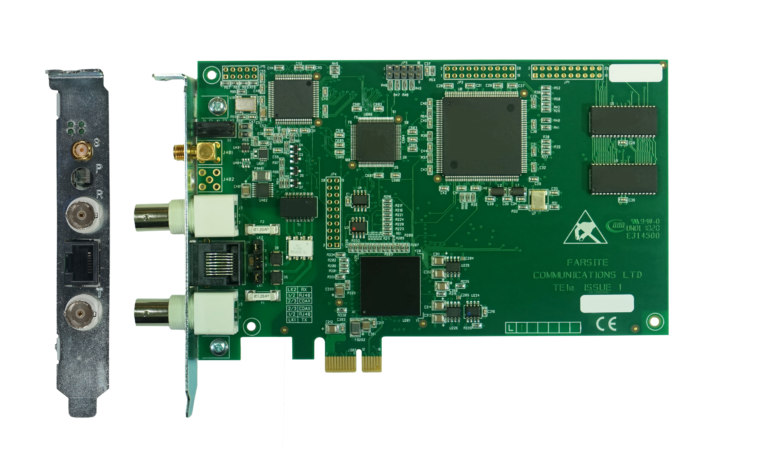

Die intelligente FarSync TE1e-Karte bietet umfassende E1-Unterstützung für Linux und Windows, damit Ihre Anwendung vollen Zugriff auf die auf der Karte verfügbaren E1-Funktionen hat. Volle Bandbreite auf unstrukturierten E1 G.703-Leitungen, E1 fractional (G.703/G.704), HDLC framed und transparenter Betrieb werden alle mit einfacher Softwarekonfiguration unterstützt. Das Produkt enthält einen Low-Level-Treiber, der den Zugriff auf die in der Hardware verfügbaren Kommunikationsfunktionen ermöglicht. Das FarSync SDK bietet das Entwickler-Toolkit für das Produkt.

Die mit der API verfügbare transparente G.703-Bitstream-Option eignet sich für Video und Sprache wie T-DMB (Digital Multimedia Broadcasting), DAB (Digital Audio Broadcasting) ETI (Ensemble Transport Interface - ETSI EN 300 799) und STI (Service Transport Interface - ETSI EN 300 797) unter Verwendung der BNC-Anschlüsse.

Mit dem FarSync SDK steht eine universelle Bitstream-Kodier- und Dekodierbibliothek zur Verfügung, die DAB-ETI (NI, G.703) und DAB-STI (PI, G.703) unterstützt, um die Entwicklungszeit von Anwendungen zu verkürzen.

Auf der Karte sind sowohl RJ48C- (RJ45) als auch Doppelkoax- (BNC) Anschlüsse vorhanden. Wenn Sie also nicht sicher sind, welcher Anschlusstyp benötigt wird, verwenden Sie die FarSync TE1e.

Ein externer Takteingang von bis zu 10mhz über einen SMA-Anschluss wird unterstützt, um die Synchronisierung des Ausgangsdatentakts, z. B. mit einer GPS-Quelle, zu ermöglichen.

Eine PCI-Version der Karte ist ebenfalls erhältlich, siehe Abschnitt Hardware der Karte.

Das Produkt wird mit einer 5-Jahres-Garantie geliefert.

Die FarSync-Adapter lassen sich problemlos unter Windows 11, 10, 8.1, Windows Server 2022, 2019, auf single- oder multi-core 32- und 64-Bit-Systemen installieren. Die FarSync-Treiber sind von Microsoft für eine einfache Installation signiert. Für die Verwendung auf früheren Windows-Versionen kontaktieren Sie FarSite.

Auf diesen Adapter kann von Kunden, nativen Windows-Anwendungen sowie solchen, die Drittanbieter-Frameworks wie LabVIEW verwenden, zugegriffen werden.

Ein FsWinAPI-Treiber wird mit der optionalen Installation eines NDIS (LAN)-Treibers installiert. LabVIEW-Anwendungen können auf diesen Adapter zugreifen. Die FsWinAPI ermöglicht es Anwendungen, die mit dem FarSync SDK entwickelt wurden, die Art der gesendeten und empfangenen Daten in bit-synchronen (HDLC-gerahmten) Daten und transparenten Bitstream-Formaten genau zu steuern.

Die FsWinAPI ist eine Erweiterung der MS COMM API und ermöglicht es beispielsweise, Anwendungen, die zur Unterstützung von COM-Ports entwickelt wurden, einfach zu portieren, um die FarSync-Unterstützung im synchronen oder asynchronen Modus zu nutzen. Durch diese Standardisierung ist die API auch von höheren Umgebungen wie .NET, C#, VB usw. leicht zugänglich. Die API ermöglicht Anwendungen den direkten Zugriff auf die Kommunikationsschnittstelle(n) der Karte für bit-synchrones (HDLC) Framing, transparenten Bitstrombetrieb (Video- und Sprachanwendungen) und auch asynchrone Daten mit FarSync-Adaptern, die asynchronen Betrieb unterstützen.

Wenn der Host-TCP/IP-Stack über den FarSync-Adapter verwendet werden soll, um den Zugang zu IP-basierten Netzwerken wie dem Internet zu ermöglichen, wenden Sie sich bitte an uns, um weitere Informationen zu erhalten.

Das Produkt wird mit einem umfassenden Konfigurationsprogramm und einem eigenen Line Monitor geliefert, mit dem der Benutzer den Leitungsverkehr mit WAN-Protokolldecodierung für eine schnelle Fehlersuche aufzeichnen, anzeigen und speichern kann.

FarSync-Adapter unterstützen die Linux-Kernel-Versionen 2.6.12 und höher in 32- und 64-Bit-Formaten, einschließlich der führenden Distributionen von Red Hat, SuSE, CentOS, Ubuntu, Debian, Fedora, Slackware und anderen.
FarSite verpflichtet sich, FarSync-Adapter auf neuen Versionen von Linux und Linux-Kerneln zu unterstützen, sobald diese veröffentlicht werden.

Die Installation ist einfach, da der Treiber dynamisch geladen werden kann, sodass kein Kernel-Rebuild erforderlich ist, um den Treiber zu installieren. Der Treiber fungiert als dynamisch ladbares Modul. Das Link-Level-Protokoll kann PPP, Cisco HDLC oder Frame Relay mit optionaler Authentifizierung durch CHAP, MSCHAP oder PAP (RFC 1334) sein und bietet eine Standard-Punkt-zu-Punkt-Netzwerkschnittstelle. Der Treiber wird mit Quellcode geliefert. Der Treiber unterstützt sowohl Big-Endian- als auch Little-Endian-Speicherformate.

Auf diesen Adapter kann sowohl von nativen Linux-Anwendungen als auch von Drittanbieter-Frameworks wie LabVIEW aus zugegriffen werden.

Die Char-I/O-API bietet eine programmiersprachenunabhängige High-Level-Schnittstelle zum FarSync-Basistreiber und unterstützt den Zugriff auf bitsynchrone (HDLC) Frames, transparente Bitströme und asynchrone Daten mit FarSync-Adaptern, die den asynchronen Betrieb unterstützen.

Es wird ein Konfigurationsprogramm zur Verfügung gestellt, um die Leitungsgeschwindigkeit, den Schnittstellentyp und das Protokoll einzustellen.

Wenn der Host-TCP/IP-Stack über den FarSync-Adapter verwendet werden soll, um den Zugang zu IP-basierten Netzwerken wie dem Internet zu ermöglichen, wenden Sie sich bitte an uns, um weitere Informationen zu erhalten.

Das FarSync SDK bietet ein Entwickler-Toolkit mit vollständiger Dokumentation, nützlichen Hilfsprogrammen, wie z. B. einem Leitungsmonitor, und vielen Beispielanwendungen für Linux und Windows. Kunden, die das FarSync SDK erwerben und technische Fragen zur Verwendung der API haben, erhalten kostenlosen Support von der technischen Abteilung von FarSite.

Das SDK unterstützt das Schreiben von Anwendungen sowohl unter Linux als auch unter Windows und enthält Dokumentation, funktionierende Beispielanwendungen sowie Entwicklungs- und Testdienstprogramme. Es enthält alles, was ein Benutzer benötigt, um schnell eine Vielzahl von Anwendungen zu entwickeln und zu testen, wie z. B. spezielle synchrone (HDLC-gerahmte) Protokolle oder transparente Bitstream-Datenanforderungen, einschließlich Audio, MPEG Video T-DMB und DAB ETI mit Bitstream-Encoder und Decoder.

Das FarSync SDK ist separat vom FarSync-Adapter zu bestellen.

Die Support-Abteilung des Herstellers bietet Anwendungsentwicklern, welche die API als Teil des Pakets verwenden, das beim Kauf des FarSync SDK bereitgestellt wird, kostenlose Unterstützung per E-Mail und Telefon.

Weitere Informationen über das FarSync SDK Developers Toolkit und die unterstützten APIs finden Sie hier.

Kostenlose Anwendungen von Drittanbietern: Der Open Digital Radio DAB/DAB+/T-DMB Multiplexer, eine sehr gute Seite für DAB-Entwicklungen.

Siehe Einzelheiten zur Verwendung der FarSync TE1e Karte use in DAB.

Infos und Quellcode für den Open Digital RadioDAB/DAB+/T-DMB-Multiplexer. Siehe auch Open Digital Radio.

Die FarSync-Karten eignen sich für ein sehr breites Spektrum von Anwendungen; einige typische Anwendungen sind:

• Hochgeschwindigkeits-Multiport-HDLC-Framing-Unterstützung für Nicht-Standard- oder Spezialprotokolle
• Anbindung von transparenten DAB ETI (Ensemble Transport Interface - ETSI EN 300 799) Bitströmen an Server
• Anbindung von MPEG-Video-Bitströmen T-DMB ETI an Server
• Anbindung von Hochgeschwindigkeits-MPEG-Videobitströmen an Server
• Watchdog-Systeme
• Datengeneratoren für Testsysteme
• Technische Überwachungs- und Steuerungssysteme
• Leitungsverbindungskarte für LabVIEW-Anwendungen
• Verwendung von Bitstreaming für die Implementierung von Nicht-Standard- oder Spezialprotokollen
• Mehrzweck-Multiport-Kommunikationskarte, die eine breite Palette von kartengenerierten Taktfrequenzen liefert; FarSync T4Ee wird für diese Funktion besonders empfohlen
• Manchester-Codierung oder Conditioned Diphase für lange, zuverlässige, selbsttaktende
• Hochgeschwindigkeitsleitungen, FarSync Flex, FarSync T2Ee oder FarSync T4Ee für diese Anforderung empfohlen

Sowohl PCIe- als auch PCI-E1-Karten enthalten einen AMD-Prozessor mit SRAM. Der gesamte Speicherplatz kann über die PCIe-Schnittstelle auf den PC/Server abgebildet werden. Die Karte verfügt über einen eingebetteten HDLC/Transparent-Controller mit SDMA-Zugriff (128 Puffer pro Port) und eine ganze Reihe von Timern.

Network Interfaces

Die Karten unterstützen E1 unstructured (G.703) und Transparent-Betrieb mit 2.048 Mbits/s, E1 fraktional (G.703/G.704) mit Geschwindigkeiten von 64 Kbits/s bis 1.984 Mbits/s.

E1 Modes: HDLC-gerahmte oder transparente Daten über G.703 unframed/unstructured oder G.703/G.704 framed/structured Doubleframe und CRC4 multiframe Modi.

External Synchronisation Clock

Frequenz: 10MHz, 5MHz, 2,048MHz, 1,544MHz oder 1MHz.
Frequenztoleranz: Innerhalb von 30ppm oder besser der unterstützten Geschwindigkeiten
Eingangsimpedanz: 75 Ohm
Eingangspegel:
Absolut Max: -7.5V bis +12.5V
Typisch: +/- 300 mV mit einer Hysterese von 50 mV oder G.703-13
Typisch: HCMOS, Rechteck- oder Sinuswelle

Die Funktion des externen Synchronisationstakts ist bei der FarSync Te1 (PCI-Karte) nicht verfügbar.

Multiple Cards

Die mit Windows und Linux gelieferten Treiber ermöglichen die Unterstützung einer großen Anzahl von Anschlüssen durch die Installation mehrerer FarSync-Karten in einem Server. In der Regel können 12 oder mehr Karten (24+ Ports) unterstützt werden; das Kartenlimit hängt nur von den im Host-Server verfügbaren Ressourcen und der Gesamtbandbreite des PCIe/PCI/PMC-Busses ab.

PCI Express Bus Specification

FarSync PCIe-Karten sind für Systeme mit einem PCIe-Bus geeignet und decken sowohl Einzel- als auch Multiprozessorsysteme ab. Diese Karten sind konform mit der PCI Express Base Spezifikation Revision 1.0a und höher. Bei den FarSync-Adaptern handelt es sich um Bus-Mastering, 1x (single lane) Karten.

FarSync PCI-Karten entsprechen der Universal PCI-Spezifikation (PCI-X-kompatibel, PCI v2.2-konform). Diese Bus-Mastering-Karten eignen sich für Systeme mit einem PCI-Bus, sowohl für Einzel- als auch für Multiprozessorsysteme.

Die Software-Firmware, Treiber und Dienstprogramme sind im Lieferumfang des FarSync-Adapters enthalten.

Die Software und die Dokumentation werden von dieser Website mit einem Code heruntergeladen, der mit dem FarSync-Adapter geliefert wird:

• Treiber für Linux und Windows
• Quellcode für Linux-Treiber
• Netzwerkmonitor und verschiedene nützliche Hilfsprogramme
• Schnellstart-Anleitung
• RJ48C (RJ45) 2 Meter langes Kabel

Neue Versionen der Software mit Verbesserungen und Fehlerkorrekturen werden auf der Download-Seite des Herstellers zum kostenlosen Download bereitgestellt.

Das Developer's Toolkit wird separat bestellt und als Download bereitgestellt.
