V.35 Connector / Signaling Standards
Eine Erläuterung der Normen, ihrer Merkmale, einschließlich der Anschlussbelegung, - und der allgemeinen Verwendung der Schnittstellen in der Praxis.
Schnittstellen-Normen
V.35 ist eine Spezifikation für einen Steckertyp, eine Pin-Belegung und einen Signalpegel, die in vielen Teilen der Welt für synchrone Kommunikationsschnittstellen verwendet werden. Die ursprüngliche Norm war für ein inzwischen veraltetes Modem. Die in V.35-Schnittstellen verwendeten elektrischen Signaleigenschaften sind eine Kombination aus V.11 (für Takte und Daten) und V.28 (Steuersignale).
Merkmale der Schnittstelle
V.35 verwendet differenzielle Schnittstellen für die Takt- und Datensignale, die die einzigen Signale sind, die für Hochgeschwindigkeitskommunikation hohe Schaltgeschwindigkeiten erfordern. Ein Durchsatz von bis zu 10 Mbit/s ist typisch, abhängig von den verwendeten Geräten und Kabeln. Die anderen Signale sind unsymmetrisch (eindrähtig) und erfordern normalerweise ein Minimum an Zustandsänderungen. Für den Empfang und die Übertragung von Daten werden getrennte Taktleitungen verwendet.
Schnittstellenanwendungen
V.35-Schnittstellen sind in einigen Teilen der Welt weit verbreitet, vor allem weil sie von Telefongesellschaften und deren Ausrüstern übernommen wurden. Übliche Bitraten sind 64Kbps, 128Kbps, 256Kbps usw. Die für die Daten- und Taktsignale verwendeten X.21/V.11-Schnittstellen ermöglichen einen hohen Durchsatz, doch sind die maximalen Entfernungen wegen der Verwendung von unsymmetrischen V.28-Schnittstellen für die Steuersignale nicht so groß wie bei X.21/V.11. Typische Protokolle, die über V.35-Schnittstellen verwendet werden, sind HDLC, X.25, SNA und PPP.
Schnittstellensteckertypen und Pinbelegung
Für synchrone Verbindungen wird der Steckertyp MRAC-34 (ISO 2593) verwendet. Die Signale, die von der überwiegenden Mehrheit der Anwendungen verwendet werden, sind fett markiert.
Der V.35-Standard wird von der FarSync-Produktreihe unterstützt
RS-449, EIA-449
Eine Erläuterung der Normen, ihrer Merkmale, einschließlich der Anschlussbelegung, und der allgemeinen Verwendung der Schnittstellen in der Praxis.
Schnittstellen-Normen
RS-449 (oft als RS449 geschrieben) ist eine Spezifikation für eine differenzielle Kommunikationsschnittstelle, die einen DB-37-Stecker und differenzielle Äquivalente der V.24 (RS-232)-Signale verwendet. Einige der Steuersignale für die Verbindungsverwaltung werden über V.10 (RS-423) Single-Ended-Schnittstellen implementiert. Beachten Sie, dass die EIA-Normen die RS-Normen effektiv ersetzt haben. Beachten Sie auch, dass RS-449 und EIA-449 (oft als EIA449 geschrieben) manchmal auch als V.36 bezeichnet werden (eine Modemnorm, die eine Datenschnittstelle vom Typ RS-449 spezifiziert).
Merkmale der Schnittstelle
RS-449 ist eine differentielle Kommunikationsschnittstelle, die für synchrone Kommunikation mit einigen unsymmetrischen Link-Management-Signalen verwendet wird und in der Regel auf einen maximalen Durchsatz von 10 Mbit/s begrenzt ist. Die Kommunikation über Entfernungen von mehr als 1000 m ist bei niedrigen Bitraten möglich, wobei die tatsächliche Leistung hauptsächlich von der Kabelspezifikation abhängt. Für den Empfang und die Übertragung von Daten werden getrennte Taktleitungen verwendet.
Interface-Anwendungen
RS-449-Schnittstellen sind in einigen Teilen der Welt häufig in Kommunikationsgeräten zu finden, wo ein hoher Durchsatz und/oder große Entfernungen erforderlich sind. Die Schnittstelle bietet auch eine gute Störfestigkeit, die eine zuverlässige Kommunikation in Umgebungen mit hohen EMI-Werten (elektromagnetische Störungen) ermöglicht.
Schnittstellensteckertypen und Pinbelegungen
Die Signale, die von der überwältigenden Mehrheit der Anwendungen verwendet werden, sind fett gedruckt.
Der Standard RS449, EIA449 wird von den FarSync-Kommunikationsprodukten unterstützt.
Hinweis: FarSite spezifiziert die Verwendung eines von zwei Konvertierungskabeln (zur Verwendung entweder mit einer DCE- oder einer DTE-gespeisten Uhr) zur Verwendung mit einem FarSync-Produkt und einem passenden X.21-Kabel.
* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!
Daten letztmalig aktualisiert am 24.02.2023
Interessiert an mehr Information?
RS530, EIA-530
Eine Erläuterung der Normen, ihrer Merkmale, einschließlich der Anschlussbelegung, und der allgemeinen Verwendung der Schnittstellen in der Praxis.
Schnittstellen-Normen
RS-530 (oft als RS530 geschrieben) ist eine Spezifikation für eine differenzielle Kommunikationsschnittstelle, die einen DB-25-Stecker und differenzielle Äquivalente der V.24 (RS-232)-Signale verwendet. Die meisten Signale entsprechen dem RS422-Standard, und für die meisten Anforderungen, die eine RS422-Signalisierung erfordern, ist das RS530-Kabel geeignet. Einige Steuersignale für die Verbindungsverwaltung werden über V.10 (RS-423) Single-Ended-Schnittstellen implementiert, und eine Variante dieses Standards namens RS-530A / EIA-530A verwendet ebenfalls V.10 für das DTR-Signal. Es ist zu beachten, dass die EIA-Normen die RS-Normen ersetzt haben und nun selbst von den TIA-Normen abgelöst worden sind.
Eigenschaften der Schnittstelle
RS-530 ist eine differenzielle Kommunikationsschnittstelle mit einigen unsymmetrischen Verbindungsmanagementsignalen, die in der Regel auf einen maximalen Durchsatz von 10 Mbit/s begrenzt ist. Die Kommunikation über Entfernungen von mehr als 1000 m ist bei niedrigen Bitraten möglich, wobei die tatsächliche Leistung hauptsächlich von der Kabelspezifikation abhängt. Für den Empfang und die Übertragung von Daten werden getrennte Taktleitungen verwendet.
Schnittstellenanwendungen
EIA530-Schnittstellen sind in einigen Teilen der Welt häufig in Kommunikationsgeräten zu finden, die einen hohen Durchsatz und/oder große Entfernungen erfordern. Die Schnittstelle bietet außerdem eine gute Störfestigkeit, die eine zuverlässige Kommunikation in Umgebungen mit hohen EMI-Werten (elektromagnetische Störungen) ermöglicht.
Zu den Anwendungen gehören Hochgeschwindigkeitsverbindungen zwischen Satellitenmodems und Host-Computersystemen.

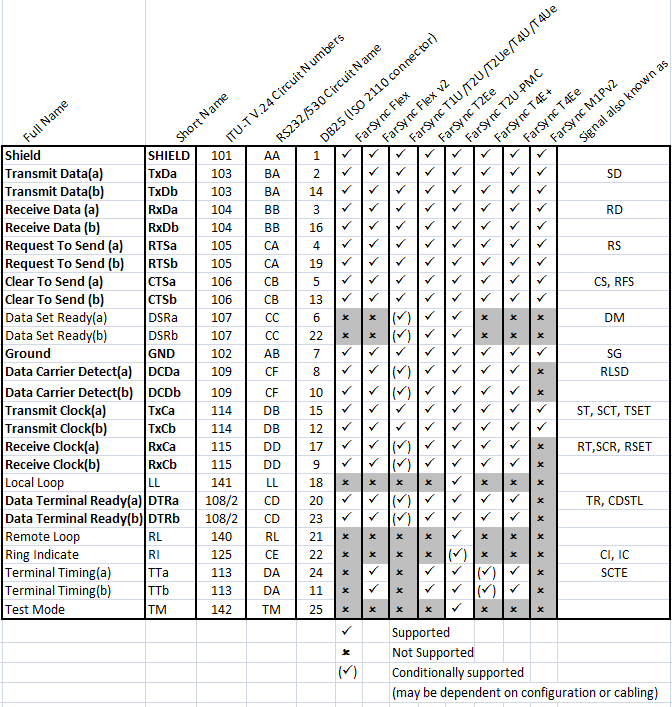

Schnittstellensteckertypen und Pinbelegung
Die Signale, die von der überwiegenden Mehrheit der Anwendungen verwendet werden, sind fett markiert.
Der Standard RS530, EIA530 wird von den FarSync-Kommunikationsprodukten unterstützt.
* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!
Daten letztmalig aktualisiert am 24.02.2023
Interessiert an mehr Information?
X.21, V.11, RS422 & EIA-422 Connector / Signaling Standards
Schnittstellen-Normen
X.21 (gelegentlich als X21 geschrieben) ist eine Spezifikation für differentielle Kommunikation, die auch die Definition der Steckerbelegung enthält. Sie wird zusammen mit V.11 verwendet, um eine Spezifikation für die serielle synchrone Kommunikation mit bis zu 10 Mbit/s zu definieren. Eine Variante von X.21, das so genannte "leitungsvermittelte X.21", wird heute nicht mehr verwendet, mit Ausnahme einiger weniger älterer Systeme.
V.11 ist eine Spezifikation für die differentielle Kommunikation, die die elektrischen Eigenschaften von Signalen definiert. Signale, die den V.11-Anforderungen entsprechen, werden in X.21, RS-449 (EIA-449), RS-530 (EIA-530) und dem symmetrischen Signalteil von V.35-Schnittstellen verwendet.
RS-422 (oft als RS422 geschrieben) ist im Wesentlichen gleichwertig mit V.11. Beachten Sie, dass die EIA-Normen die RS-Normen praktisch ersetzt haben.
Merkmale der Schnittstelle
X.21 ist eine differenzielle Schnittstelle, die in der Regel auf einen maximalen Durchsatz von 10 Mbps begrenzt ist. Die Kommunikation über Entfernungen von mehr als 1000 m ist bei niedrigen Bitraten möglich, wobei die tatsächliche Leistung hauptsächlich von der Kabelspezifikation abhängt. Ein einziges Taktsignal wird für den Empfang und die Übertragung von Daten verwendet.
Schnittstellenanwendungen
X.21/V.11-Schnittstellen werden eingesetzt, wenn ein hoher Durchsatz und/oder große Entfernungen erforderlich sind. Übliche Bitraten für synchrone Kommunikation sind 64Kbps, 128Kbps, 256Kbps usw. Die Schnittstelle bietet auch eine gute Störfestigkeit, die eine zuverlässige Kommunikation in Umgebungen mit hohen EMI-Werten (elektromagnetische Störungen) ermöglicht. Typische Protokolle, die über X.21-Schnittstellen verwendet werden, sind HDLC, X.25, SNA und PPP.
In einigen gängigen Anwendungen, z. B. bei industriellen Steuerungen, werden RS-422-Schnittstellen verwendet, um die Reichweite der asynchronen Kommunikation zu erweitern, wobei für die Leitungsschnittstellen Differenztreiber und -empfänger anstelle von RS-232-Geräten eingesetzt werden. Für asynchrone RS-422-Anwendungen wird normalerweise ein DB9-Stecker verwendet, obwohl die Pinbelegung nicht standardisiert ist.
Schnittstellensteckertypen und Pinbelegungen
Der DB15-Stecker wird hauptsächlich für synchrone Verbindungen verwendet. Die Signale, die von der überwiegenden Mehrheit der Anwendungen verwendet werden, sind fett markiert.
Der Standard X.21 / V.11 / RS422 wird von der FarSync-Produktreihe unterstützt.
Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung geändert werden.
Andere Produkte und Unternehmen, auf die hier Bezug genommen wird, sind Marken oder eingetragene Marken der jeweiligen Unternehmen oder Markeninhaber.
* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!
Daten letztmalig aktualisiert am 11.04.2023
Interessiert an mehr Information?
Eine Erläuterung der Normen, ihrer Merkmale, einschließlich der Anschlussbelegung, - und der allgemeinen Verwendung der Schnittstellen in der Praxis.
Schnittstellen-Normen
V.24 ist eine Spezifikation, die die Signalfunktionen festlegt, ISO2110 definiert die Pinbelegung für einen DB25. Sie wird zusammen mit V.28 verwendet, um eine Spezifikation für serielle asynchrone oder synchrone Kommunikation zu definieren.
V.28 ist eine Spezifikation für Single-Ended-Kommunikation, die die elektrischen Eigenschaften von Signalen definiert. Sie wird zusammen mit V.24 verwendet, um eine Spezifikation für serielle Kommunikation zu definieren, die für asynchrone oder synchrone Kommunikation verwendet wird. V.28-Signale werden in V.24- und teilweise in V.35-Schnittstellen verwendet.
RS-232 entspricht im Wesentlichen einer Kombination aus V.24 und V.28. Beachten Sie, dass die EIA-Normen die RS-Normen effektiv ersetzt haben und nun zu TIA-Normen geworden sind.
X.21bis bis ist eine Norm, die eine Teilmenge von V.24 enthält, aber ihre Verwendung ist rückläufig.
RS232C wird oft angegeben, wenn RS232 erforderlich ist. Es handelt sich um eine Überarbeitung der RS232-Spezifikation, die jetzt durch RS232D, RS232E und TIA232F abgelöst wurde. FarSite gibt in seinen technischen Daten in der Regel RS232 an.
Eigenschaften der Schnittstelle
V.24 ist eine unsymmetrische Schnittstelle, die in der Regel auf einen maximalen Durchsatz von 115 Kbps begrenzt ist. Die Kommunikationsentfernung ist in der Regel auf 6 m begrenzt, wobei die tatsächliche Leistung hauptsächlich von der Kabelspezifikation abhängt. Es ist zu beachten, dass einige Beispiele dieser Schnittstellen aufgrund technologischer Fortschritte, die es den integrierten Schnittstellenschaltungen ermöglichen, Bitraten von mehr als 230 Kbps zu unterstützen, eine höhere ("nicht standardisierte") Leistung bieten. Im synchronen Modus werden sowohl der Empfangs- als auch der Sendetakt zur Datenübertragung verwendet (beide Takte werden von einem Ende der Verbindung gesteuert).
Schnittstellenanwendungen
Eine der häufigsten Anwendungen von V.24-Schnittstellen ist die allgegenwärtige COM-Schnittstelle und die entsprechenden seriellen Schnittstellen der vielen Arten von Peripheriegeräten, die daran angeschlossen werden können. Diese Implementierungen verwenden den asynchronen Kommunikationsmodus (ASYNC).
V.24 wird auch für Schnittstellen verwendet, die im synchronen Modus arbeiten, z. B. um ein synchrones Modem über eine Standleitung mit einem synchronen Kommunikationsadapter zu verbinden, der in einem Host-Computersystem installiert ist. Typische Protokolle, die über synchrone V.24-Schnittstellen verwendet werden, sind HDLC, X.25, SNA und PPP.
Schnittstellensteckertypen und Pinbelegung

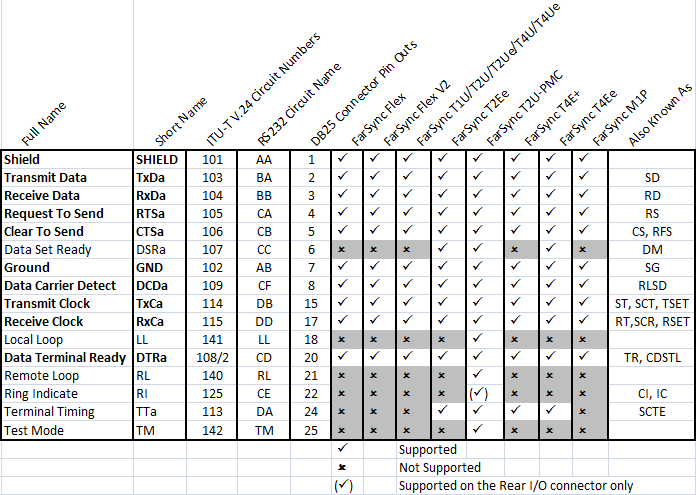

DB25
Der DB25-Stecker wird sowohl für synchrone als auch für asynchrone Verbindungen verwendet. Viele der in der Norm definierten Signale wurden von Anfang an wenig genutzt. Die Signale, die von der überwältigenden Mehrheit der Anwendungen verwendet werden, sind fett markiert, wie aus der nachstehenden Tabelle ersichtlich ist.
Der V.24 / RS-232-Standard wird von der FarSync-Produktpalette unterstützt.
* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!
Daten letztmalig aktualisiert am 11.04.2023
