FarSite Network Connection Cables



Die nachstehende Tabelle enthält eine Kompatibilitätsmatrix für FarSync-Adapter für von FarSite gelieferte Kabel; nicht mehr hergestellte Produkte sind ebenfalls in der Matrix aufgeführt.

Für Details zur Kabelverdrahtung und Pin-Outs klicken Sie auf die Links, wo sie angezeigt werden.


FarSync Network Connection Cables - Compatibility Matrix
  FarSync PCI and Universal PCI cards FarSync PCI express (PCIe) cards FarSync Flex USB Adapters
Cable name
Product code equivalent Description
Cables are 1.5 metres unless stated otherwise		 T1U
T2U
T4U T4E & T4E+ T2Ue
T4Ue T2Ee, K2Ee & BERT PCIe T4Ee Flex, BERT USB
KCR1 FS6011 FarSite HD26 to 1 combined EIA-530 (RS422) & RS232 DTE DB25M interface No No No No No No No No Yes
KCR1-V2 FS6011V2 FarSite HD26 to 1 combined EIA-530 (RS422) & RS232 DTE DB25M interface with Terminal Timing No No No No No No No No Yes
KC449 FS6019 FarSite HD26 to RS449 (RS422) DTE DB37M interface No No No No No No No No Yes
MCX4 FS6041 FarSite HD62 to 4 X.21 DTE DB15M interfaces No No Yes No No Yes No No No
MCV4 FS6042 FarSite HD62 to 4 V.35 DTE M34M interfaces No No Yes No No Yes No No No
MCR4 FS6043 FarSite HD62 to 4 RS232 DTE DB25M interfaces No No Yes No No Yes No No No
TCX1 FS6052 1 port EIA-530 to X.21 DTE DB15M transition connector No No No Yes with HCR4 No No Yes with FCR2 Yes with HCR4 No
TCV1 FS6053 1 port EIA-530 to V.35 DTE M34M transition connector No No No Yes with HCR4 No No Yes with FCR2 Yes with HCR4 No
TC449 FS6054 1 port EIA-530 to RS449 DTE DB37M transition connector No No No Yes with HCR4 No No Yes with FCR2 Yes with HCR4 No
UCR1 FS6061 FarSite HD26 to 1 RS232 DTE DB25M interface Yes Yes Yes with MTU4 No Yes Yes with MTU4 No No No
UCX1 FS6062 FarSite HD26 to 1 X.21 DTE DB15M interface Yes Yes Yes with MTU4 No Yes Yes with MTU4 No No Yes
UCV1 FS6063 FarSite HD26 to 1 V.35 DTE M34M interface Yes Yes Yes with MTU4 No Yes Yes with MTU4 No No Yes
U530 FS6064 FarSite HD26 to 1 RS530 DTE DB25M interface Yes Yes Yes with MTU4 No Yes Yes with MTU4 No No No
UXD1 FS6069 FarSite HD26 to connect direct to a Nortel DMS100 (NTFX35AA) Yes Yes Yes with MTU4 No Yes Yes with MTU4 No No Yes
KCR1-DCE FS6070 FarSite HD26 to 1 combined EIA-530 (RS422) & RS232 DCE DB25F interface No No No No No No No No Yes
MTU2 FS6072 Transition cable - FarSite DB37 to 2 standard FarSite HD26 interfaces, 0.5 metres. Allows UCR1, UCX1, U530 and UCV1 cables to be used with FarSync T2P and X.PORT cards No No No No No No No No No
FCR1 FS6073 1 port EIA-530 & RS232 DTE cable, 1.5 metres for T2Ee only No No No No No No Yes No No
MTU4 FS6074 Transition cable - FarSite HD62 to 4 standard FarSite HD26 interfaces, 0.5 metres. Allows UCR1, UCX1, U530 and UCV1 cables to be used with the FarSync T4U, T4Ue and T4P cards No No Yes No No Yes No No No
UCX1-DCE FS6075 FarSite HD26 to 1 X.21 DCE DB25F interface Yes Yes Yes with MTU4 No Yes Yes with MTU4 No No Yes
HCR4 FS6076 4 port EIA-530 & RS232 DTE DB25M cable, 2.0 metres for T4E and T4E+ only No No No Yes No No No Yes No
FCR2 FS6077 2 port EIA-530 & RS232 DTE DB25M cable, 1.5 metres for T2Ee only No No No No No No Yes No No
FCX2 FS6078 2 port X.21 DTE DB15M cable, 2.0 metres for T2Ee only No No No No No No Yes No No
FCV2 FS6079 2 port V.35 DTE M34M cable, 2.0 metres for T2Ee only No No No No No No Yes No No
FC449 FS6080 2 port RS449 DTE DB37M cable, 3.0 metres for T2Ee only No No No No No No Yes No No
PCR1 FS6081 FarSite 15 way PC Card to 1 RS232 DTE DB25M interface No No No Yes No No No Yes No
PCX1 FS6082 FarSite 15 way PC Card to 1 X.21 DTE DB15M interface No No No Yes No No No Yes No
PCV1 FS6083 FarSite 15 way PC Card to 1 V.35 DTE M34M interface No No No Yes No No No Yes No
P530 FS6084 FarSite 15 way PC Card to 1 RS530 DTE DB25M interface No No No Yes No No No Yes No
QCR1 FS6085 FarSite 15 way PC Card to 1 RS232 DTE DB25M interface No No No Yes No No No Yes No
QCX1 FS6086 FarSite 15 way PC Card to 1 X.21 DTE DB15M interface No No No Yes No No No Yes No
QCV1 FS6087 FarSite 15 way PC Card to 1 V.35 DTE M34M interface No No No Yes No No No Yes No
Q530 FS6088 FarSite 15 way PC Card to 1 RS530 DTE DB25M interface No No No Yes No No No Yes No
UX35C FS6095 FarSite HD26 to 1 V.35 DCE M34F interface Yes Yes Yes with MTU4 No Yes Yes with MTU4 No No No
MCX2 XP8921 FarSite DB37 to 1 RS232 and 1 X.21 DTE DB15M interface No No No No No No No No No
MCR2 XP8922 FarSite DB37 to 2 RS232 DTE DB25M interfaces No No No No No No No No No
MCR1 XP8923 FarSite DB37 to 1 RS232 DTE DB25M interface No No No No No No No No No
MCX1 XP8924 FarSite DB37 to 1 X.21 DTE DB15M interface No No No No No No No No No
EX2X XP8926 FarSite DB37 to 2 X.21 DTE DB15M interfaces No No No No No No No No No
HSSV XP8927 FarSite DB37 to 1 V.35 DTE M34M interface No No No No No No No No No
MCV2 XP8928 FarSite DB37 to 2 V.35 DTE M34M interfaces No No No No No No No No No



FarSync Network Connection Cables - further cable types
Cable name  Description  Products using the cable
MCE1  E1 cable with RJ48 connectors  FarSync TE1, FarSync TE1R, FarSync TE1e
JCD1  SHDSL 4 wire cable with RJ11 connectors  FarSync DSL-S1



FarLinX Gateway and FarLinX Bridge Connection Cables
Cable name  Product code
 equivalent		 Description
Cables are 1.5 metres unless stated otherwise		  Products using the cable
GCR1-DTE  FS6006 RS232/RS530 DTE (V.24, X.21bis/ EIA530) cable with DB25M connector  FarLinX Connect Mini, FarLinX Mini Gateway
GCX1-DTE  FS6007 X.21 DTE (V.11) cable with DB15M connector  FarLinX Connect Mini, FarLinX Mini Gateway
GCV1-DTE  FS6008 V.35 DTE cable with standard M34M connector  FarLinX Connect Mini, FarLinX Mini Gateway
GCR1-DCE  FS6001 RS232/RS530 DCE (V.24, X.21bis/ EIA530) cable with DB25F connector  FarLinX Connect Mini, FarLinX Mini Gateway
GCX1-DCE  FS6002 X.21 DCE (V.11) cable with DB15F connector  FarLinX Connect Mini, FarLinX Mini Gateway
GCV1-DCE  FS6003 V.35 DCE cable with standard M34F connector (V.35F)  FarLinX Connect Mini, FarLinX Mini Gateway



Cable Diagrams - FarSync Line Monitoring Cables
Cable name Description

Cables are 2 metres unless stated otherwise		  Products using the cable
KCR-MON Line Monitor cable for RS232 (V.24) and RS530 (RS422) with DB25M to DB25F pass-through  FarSync Flex & BERT USB
KCX-MON Line Monitor cable for X.21 (V.11) with DB15M to DB15F pass-through  FarSync Flex & BERT USB



FarSync Test Loopback Connectors - Compatibility Matrix

These loopback plugs are suitable for use with the test programs for the FarSync T-Series and X.PORT range of cards. For the cable wiring details and pin outs click on the links where shown.

  FarSync X.PORT
Cable name Product code equivalent Description T2P*  T4P*  T1U  T2U  T4U  T2Ue  T4Ue  T4E, T4E+, T4Ee T2Ee, K2Ee, BERT PCIe Flex, Flex v2, Flex v3, BERT-USB M1P & M1P v2 PC2 **
Test-T2U FS6024 FarSite HD26 loopback test plug suitable for testing the T1U, T2U and T2Ue in RS232 (V.24) and X.21 (V.11) configurations. No No Yes Yes No Yes No No No Yes No No
Test-PC2 none FarSite DB37 loopback test plug suitable for testing 2 port communications cards in a RS232 (V.24) configuration. Yes No No No No No No No No No No Yes
Test-T4P-RS232C FS6025 FarSite HD62 loopback test plug suitable for testing T4U, T4Ue and T4P 4 port communications cards in a RS232 (V.24) configuration. No Yes No No Yes No Yes No No No No No
Test-T4P-X.21 none FarSite HD62 loopback test plug suitable for testing T4U, T4Ue and T4P 4 port communications cards in a X.21 (V.11) configuration. No Yes No No Yes No Yes No No No No No
Test-T4E FS6026 FarSite 100-pin loopback test plug suitable for testing T4E, T4E+ and T4Ee 4 port communications cards in RS232 (V.24), RS530 (RS422), V.35 and X.21 (V.11) configurations. No No No No No No No Yes No No No No
Test-F2 FS6027 FarSite 44-pin loopback test plug suitable for testing T2Ee 2 port communications card in RS232 (V.24), RS530 (RS422), V.35 and X.21 (V.11) configurations. No No No No No No No No Yes No No No



Null-Modem Cables

Null-Modem cables are also often known as Crossover Cables can be used in place of a pair of synchronous modems or a modem eliminator provided a device at one end of the link can generate clocks. Another way to describing them is that they convert the interface presentation from DTE to DCE. They are compatible with all our current products which feature RS232, RS530 or X.21 network interfaces.

  FarSync X.PORT
Cable name  Product code
  equivalent		 Description Flex & BERT USB M1P
T1U
T2U
T4U
T2Ue
T4Ue
T4E
T4E+
T2P-SP/DB25*
T2P*
T4P*
PC2**
Null-MX  FS6090 X.21 (V.11) null modem cable DB15F connectors. 0.5 metres Yes Yes Yes Yes Yes Yes Yes Yes Yes No Yes Yes Yes
Null-MR3  FS6092 RS232 (V.24) null modem cable DB25F connectors. 0.5 metres Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes No
Null-MR4  FS6097 RS530 (RS422) null modem cable DB25F connectors, 0.5 metres Yes Yes Yes Yes Yes Yes Yes Yes Yes No Yes Yes No



Network Interface Conversion Cables

The cables in this table indicate the wiring changes required to support other network interfaces different to those supplied as standard by FarSite. Click on the links for the cable wiring details and pin outs.

  FarSync cards supporting these conversion cables
Cable name  Product code
  equivalent		 Description T2P* T4P* T1U* T2U
T2Ue
T4U
T4Ue
M1P*
X21-449-INT  FS6093 X.21 to RS449 Conversion. Can be attached to the end of a X.21 (V.11)
connector terminated cable from the card to provide an RS449 interface.
There are a two variations of the cable (X21-449-EXT and X21-449-INT)
depending on which end of the link generates the clocks.		 Yes Yes Yes Yes Yes Yes Yes Yes
X21-449-EXT  FS6094
X21-530  none X.21 to EIA-530 Conversion. Can be attached to the end
of a X.21 (V.11) connector terminated cable from the card to provide an
EIA-530 interface.		 Yes Yes Yes Yes Yes Yes Yes Yes

* legacy card subject to special order conditions, not recommended for new projects
** card no longer available

* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!

Daten letztmalig aktualisiert am 11.09.2023

Interessiert an mehr Information? Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.

FarSync X.25 PCI, PCIe, USB und PMC Adapter Übersicht und Produktvergleich

Die FarSync X.25 Produktfamilie umfasst eine Reihe von USB, PCI Express, Universal PCI und PMC X25 und XOT Adaptern und Software, die für eine sehr leistungsfähige Kommunikation für Server, PCs und Laptops unter Linux und Windows entwickelt wurden.
Anwendungsbeispiele

Die FarSync-Produktreihe eignet sich für den Anschluss an alle Arten von X.25-Netzen, einschließlich des Zugangs über den ISDN-D-Kanal, Dialup X.25 und Standleitungen. Viele tausend FarSync X.25 Adapter sind heute weltweit in einer Vielzahl von Anwendungen im Einsatz:

  • Private X.25-Netzwerke wie Lotterie, Polizei, Zoll, Militär, Finanzen, Regierung und Fluggesellschaft
  • E-Commerce-Gateways zur Kreditprüfung
  • Gemischte X.25 und IP Netzwerke
  • Abrechnung und Mediation
  • Satellitendaten-Feeds
  • SMS-Nachrichten-Gateways
  • X.400
  • X.25 Multiport-Switch mit XOT

Produktübersicht

Die FarSync X.25 Adapter wurden entwickelt, um sehr leistungsfähige X.25-Konnektivität für Linux, Windows 10, 8, 7, Vista, Server 2012 und Server 2008 zu bieten.

Die preisgünstigen 1, 2 und 4 Port Universal PCI und 2 und 4 Port PCI Express Adapter sind in der Lage, jede Leitung mit Geschwindigkeiten von über 2.048 Mbit/s zu betreiben und unterstützen die Netzwerkschnittstellen E1, RS232, X.21, V.35, RS449, RS530 und RS422.

Der USB-Adapter unterstützt 1 Port bis zu 2.048 Mbit/s mit den Netzwerkschnittstellen RS232, X.21, V.35, RS449, RS530 und RS422 und wird mit Strom versorgt.

Die PMC-Adapter unterstützen 2 Ports und sind in der Lage, jede Leitung mit Geschwindigkeiten von über 2.048 Mbit/s zu betreiben, mit Unterstützung für RS232, X.21, V.35, RS449, RS530 und RS422 Netzwerkschnittstellen.

Die X.25 Software verfügt über eine Vielzahl von Funktionen, darunter IP over X.25, eine Sockets API, eine Java API und eine API to HDLC. Ein umfassendes Entwicklungs-Toolkit, das viele Beispielanwendungen für jede API enthält, wird als Teil des Produkts geliefert. Mit dem High Capacity Pack können bis zu 4095 Verbindungen pro Linie unterstützt werden. Für Linux gibt es eine Option der XOT-Unterstützung.

Ein voll ausgestatteter GUI Multi-Port Line Monitor und eine Line Statistics Anwendung sind im Lieferumfang enthalten.

Es gibt 4 Produktreihen: die T-Serie Universal PCI und PCI Express Adapter, die Flex USB Serie und die PMC Serie. Weitere Informationen finden Sie in der folgenden Produktübersicht:

FarSync X.25 USB Adapter

Der FarSync Flex X.25 Adapter steht für hochwertige X.25 Lösungen und eine Vielzahl von Anwendungen. Er wurde speziell für hohen Datendurchsatz und sichere X.25 Verbindungen unter Linux und Windows Systemen entwickelt. Die Stromversorgung für den USB Adapter erfolgt über den PC Bus. Bis zu 2.048 Mbit/s werden auf der X.25 Leitung erzielt. Der Flex X.25 Adapter unterstützt die Schnittstellen RS232C, X.21, RS530, RS449 und V.35 auf der Netzseite.

farsync flex



FarSync X.25 T1U; 1 Port Adapter

Die FarSync X.25 T1U PCI Karte steht für hochwertige X.25 Lösungen im Bereich kommerzieller, staatlicher und militärischer Anwendungen. Sie wurde speziell für hohen Datendurchsatz und sichere X.25 Verbindungen unter Linux und Windows Systemen entwickelt. Bis zu 2.048 Mbit/s werden auf der X.25 Leitung erzielt. Die X.25 T1U unterstützt die Schnittstellen RS232C, X.21, RS530, RS449 und V.35 auf der Netzseite.

T1U pv 130x93

FarSync X.25 T2U; 2 Port Adapter

Die FarSync X.25 T2U PCI Karte steht für hochwertige X.25 Lösungen im Bereich kommerzieller, staatlicher und militärischer Anwendungen. Sie wurde speziell für hohen Datendurchsatz und sichere X.25 Verbindungen unter Linux und Windows Systemen entwickelt. Die PCI Karte unterstützt 2 x X.25 Leitungen mit Geschwindigkeiten über 2.048 Mbit/s. Die X.25 T2U unterstützt die Schnittstellen RS232C, X.21, RS530, RS449 und V.35 auf der Netzseite.

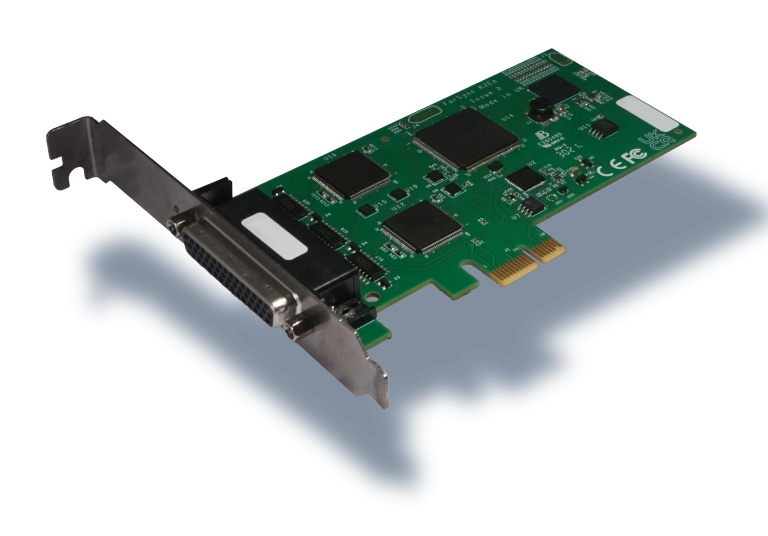

FarSync X25 K2Ee

FarSync X25 K2Ee; 2 Port Adapter

Die FarSync X.25 K2Ee ist eine PCI Express Karte und steht für hochwertige X.25 Lösungen im Bereich kommerzieller, staatlicher und militärischer Anwendungen. Sie wurde speziell für hohen Datendurchsatz und sichere X.25 Verbindungen unter Linux und Windows Systemen entwickelt. Die X.25 K2Ee unterstützt die Schnittstellen RS232C, X.21, RS530, RS449 und V.35 auf der Netzseite.

FarSync T2Ue 130x93

FarSync X.25 T4U; 4 Port Adapter

Die FarSync X.25 T4U PCI Karte steht für hochwertige X.25 Lösungen im Bereich kommerzieller, staatlicher und militärischer Anwendungen. Sie wurde speziell für hohen Datendurchsatz und sichere X.25 Verbindungen unter Linux und Windows Systemen entwickelt. Die PCI Karte unterstützt 4 x X.25 Leitungen mit Geschwindigkeiten über 2.048 Mbit/s. Die X.25 T4U unterstützt die Schnittstellen RS232C, X.21, RS530, RS449 und V.35 auf der Netzseite.

T4U pv 130x93

FarSync X.25 T4Ue; 4 Port Adapter

Die FarSync X.25 T4Ue ist eine PCI Express Karte und steht für hochwertige X.25 Lösungen im Bereich kommerzieller, staatlicher und militärischer Anwendungen. Sie wurde speziell für hohen Datendurchsatz und sichere X.25 Verbindungen unter Linux und Windows Systemen entwickelt. Die PCI Express Karte unterstützt 4 x X.25 Leitungen mit Geschwindigkeiten über 2.048 Mbit/s. Die X.25 T4Ue unterstützt die Schnittstellen RS232C, X.21, RS530, RS449 und V.35 auf der Netzseite.

T4Ue F130x94

FarSync X.25 TE1; 1 Port Adapter

Die FarSync X.25 TE1 Karte steht für hochwertige X.25 Lösungen im Bereich kommerzieller, staatlicher und militärischer Anwendungen. Sie wurde speziell für hohen Datendurchsatz und sichere X.25 Verbindungen unter Linux und Windows Systemen entwickelt. Diese Universal PCI Karte unterstützt X.25 auf "unstructured" E1 (G.703) oder "fractional" E1 (G.704) sowie die Schnittstellen RJ48 (RJ45) oder BNC auf der Netzseite.

TE1 200x137

XOT Runtime Software für Linux und Windows

Die FarSync XOT Runtime Software mit ihrer eingebundenen API unterstützt Anwendungen, für die in der Vergangenheit teure X.25 Interfaces notwendig waren. Gleichzeitig steht sie für hohen Datendurchsatz und sichere XOT Verbindung.

XOT Runtime Software kommt bei Installation von FarLinX X.25 Gateways und XOT Geräten anderer Hersteller zum Einsatz; somit können komplette X.25 Netze mit modernen TCP/IP Netzen ersetzt werden - unter Beibehaltung der abschließenden X.25 Host Verbindung.

FarLinX XOT network wtext v1 1t+ Link zu Mehr

© Farsite Communication Ltd.

* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!

Daten letztmalig aktualisiert am 20.10.2018

Interessiert an mehr Information? Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.



Logo FarSite

Hochwertige Kommunikationsprodukte
auf dieSie sich verlassen können





FarSite - Produkt-Entwicklung & Fertigung seit 1998

FarSite bietet die weltweit größte Auswahl an USB-, PCI Express-, Universal PCI- und PMC-Bus-Kommunikationsadaptern.
Seit 2015 bietet FarSite eine Reihe von eigenen IoT-Lösungen für Smart-City-Anwendungen an.
FarSite-Produkten vertraut  eine Vielzahl renommierter internationaler Organisationen,
- und das Portfolio ist in zahlreichen Technologiebereichen im Einsatz.


Eigene Entwicklung
Hardware und Software werden von und bei FarSite entwickelt und hergestellt

Außergewöhnliche Unterstützung
FarSite Kundenserviceteam & Support bietet Endkunden auf der ganzen Welt herausragende Unterstützung

Dienstleistungen und Lösungen:
Langjährige & erfahrene Partner auf der ganzen Welt


© Farsite Communication Ltd.

* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!

Daten letztmalig aktualisiert am 26.04.2023

Interessiert an mehr Information? Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.

FarSync Flex

  • Hauptmerkmale
  • Features unter Windows
  • Features unter Linux
  • Developers Toolkit
  • Typische Anwendungen

Der FarSync Flex USB-Adapter ist eine hochwertige synchrone Lösung für Geschäfts-, Regierungs- und Militäranwendungen. Er nutzt den anpassbaren FarSite-Kommunikationscontroller und wurde entwickelt, um eine leistungsstarke, saubere, langlebige und vielseitige Konnektivität für Linux- und Windows-Systeme zu bieten.

Der bus-powered USB-Adapter unterstützt eine synchrone Leitung mit Geschwindigkeiten von bis zu 3 Mbits/s im Dauerbetrieb oder bis zu 20 Mbit/s mit der Hochleistungsversion Flex+. Der hochflexible universelle Netzwerkanschluss unterstützt RS232, X.21, RS530 (RS422 Signalisierung), RS449 , RS485 und V.35 Netzwerkschnittstellen.

Sie möchten eine eigene Application für den Zugriff auf unser FarSync-Gerät schreiben? Dazu können Sie neben Ihrer Hardware auch das FarSync SDK bestellen. Pro Abteilung oder Projekt ist eine Lizenz erforderlich.

Die Flex+ kann mit einem speziellen Verbindungskabel zur passiven Leitungsüberwachung verwendet werden. Eine Monitoring Application ist im Lieferumfang enthalten, die Leitungsspuren aufzeichnet, die in Echtzeit angezeigt oder als pcap-Dateien gespeichert werden können, um sie anschließend in Anwendungen wie Wireshark offline anzuzeigen.

Für DAB-Verbindungen unterstützt der FarSync Flex ETI (NI, V.11) und STI (PI, V.11).

FarSync Flex+

Die Leistungsfähigkeit von FarSync Flex wurde nun durch FarSync Flex+ erweitert, das höhere Geschwindigkeiten und zusätzliche Funktionen bietet.

Diese Hochleistungsversion unterstützt:

  • Synchrone Leitungsgeschwindigkeiten von bis zu 20 Mbits/s und asynchrone Leitungsgeschwindigkeiten von bis zu 115,2 Kbits/s.
  • Unterstützung des LAPB-Protokolls - zur Verwendung mit Leitungen, auf denen das LAPB-Level-2-Protokoll läuft (im Gegensatz zum HDLC-Framing der Nutzdaten).
  • Passive Überwachungsfunktion - ermöglicht es Netzwerktechnikern, bestehende Leitungen zu überwachen und den synchronen oder asynchronen Verkehr passiv zu erfassen, ohne dass sie als Endpunkt auf der Leitung agieren müssen.

datasheetdownload



Flex iso shadow web



Flex iso shadow web



Technische Daten / Funktionalität im Detail

  • Technische Info Software
  • Technische Info Hardware

Unter Windows erfolgt die Konfiguration über eine GUI-Anwendung. Ein typischer Bildschirm ist unten abgebildet.

Der Anschluss kann neu konfiguriert und neu gestartet werden, ohne dass die Software neu geladen werden muss.

Es gibt eine kontextsensitive Hilfe und ein Online-Handbuch, falls dies erforderlich sein sollte. Eine erweiterte Registerkarte ermöglicht es dem Benutzer, die Konfiguration des Ports bei Bedarf weiter zu spezifizieren.

Für Linux wird ein Konfigurationsprogramm bereitgestellt; alternativ können Textdateien verwendet werden.

Flex Config General 385x364

Konfiguration eines Anschlusses



Bestell-Informationen

  • Produkt-Codes
  • Kabel-Optionen
  • Zubehör

Die Software-Firmware, Treiber und Dienstprogramme sind im Lieferumfang des FarSync-Adapters enthalten. Kabel sind separat zu bestellen.

Die Software und die Dokumentation werden von der Website des Herstellers mit einem Code heruntergeladen, der mit dem FarSync-Adapter geliefert wird:

  • Treiber für Linux und Windows
  • Quellcode für Linux-Treiber
  • Netzwerkmonitor und verschiedene nützliche Hilfsprogramme
  • Adapter für den USB-Anschluss mit USB-F-Kabel

Neue Versionen der Software mit Verbesserungen und Fehlerkorrekturen werden auf der Download-Seite im Support-Bereich des Herstellers zum kostenlosen Download bereitgestellt.

Das Developer's Toolkit ist separat zu bestellen und wird als Download geliefert.

© Farsite Communication Ltd.

* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!

Daten letztmalig aktualisiert am 18.08.2025

Interessiert an mehr Information? Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.

FarSync BERT Tester – PCIe

  • Wesentliche Merkmale
  • Videos zu Betrieb, Installation und Funktionen
  • Geschwindigkeitsvarianten
  • Windows

Der FarSync BERT ist ein umfassendes, einfach zu bedienendes, komplettes Leitungsprüfprogramm zum Testen synchroner Leitungen über Ihren PC. Es müssen keine zusätzlichen teuren Module gekauft werden, um verschiedene Leitungstypen zu testen. Alle gängigen BERT-Standardtestmuster können ausgewählt werden; die Testdauer kann gesteuert werden; Echtzeit-Fehlerzähler und vollständige Leitungsteststatistiken werden ebenso bereitgestellt wie die Unterstützung für benutzergesteuerte Fehlerinjektion.

Leitungen mit den Netzwerkschnittstellen RS232 (V.24), V.35, RS530 (EIA530), RS422, X.21 (V.11), RS449 und RS485 (4-Draht) können mit Leitungsgeschwindigkeiten von über 2 Mbits/s in der Standardversion oder bis zu 20 Mbits/s in der Hochgeschwindigkeitsversion getestet werden.

Der FarSync K2Ee-Adapter wird in einen der PCIe-Steckplätze Ihres PCs eingesteckt; wählen Sie eines der mitgelieferten Kabel aus, um es mit der zu testenden Leitung zu verbinden; die BERT-Anwendung kann dann gestartet werden und die Ergebnisse der Leitungsqualität werden in Echtzeit angezeigt. Mehrere FarSync BERT-Produkte können auf einem PC betrieben werden.

Es gibt einen API-Zugang für LabVIEW- oder Windows-Anwendungen, der die programmtechnische Steuerung des Testzeitpunkts, der durchzuführenden Tests und der erzielten Ergebnisse ermöglicht.

datasheetdownload   FarSync T2Ee layout web 768x346

Einzelheiten zum Produkt

  • Benutzeroberfläche
  • Unterstützte Netzwerkschnittstelle
  • Unterstützte Zeilendatenkodierungen
  • Meldung von Leitungsfehlern
  • Round Trip Delay
  • Zusätzliche Funktionen und Kalibrierung
  • Windows Line Monitor
  • APIs zur Steuerung des BERT-Betriebs
Testmuster

Auf dem FarSync BERT kann eine Vielzahl von pseudozufälligen und festen Testmustern konfiguriert werden, um die Leitung zu testen. Es werden ITU-konforme Testmusterempfehlungen unterstützt, die mit anderen BER-Testern nach Industriestandard kompatibel sind.

Synchrone Leitungen

Folgende 'Pseudo random patterns' sind ITU-T konform und werden zum Testen synchroner Leitungen verwendet :

  • 63: 26−1 – mit maximal 5 aufeinanderfolgenden Nullen und 6 aufeinanderfolgenden Einsen
  • 511: 29−1 – mit maximal 8 aufeinanderfolgenden Nullen und 9 aufeinanderfolgenden Einsen
  • 2047: 211−1 – davon max. 10 aufeinanderfolgende Nullen und 11 aufeinanderfolgende Einsen
  • 215−1 – davon max. 14 aufeinanderfolgende Nullen und 15 aufeinanderfolgende Einsen
  • 220−1 – einschließlich max. 19 aufeinanderfolgende Nullen und 20 aufeinanderfolgende Einsen
  • 223−1 – einschließlich max. 22 aufeinanderfolgende Nullen und 23 aufeinanderfolgende Einsen
  • QRSS: 220−1 – modifiziert zur Übertragung von maximal 14 aufeinanderfolgenden Nullen

Die folgenden fixen Muster können zum Testen synchroner Leitungen verwendet werden:

  • 1:7 (1/8, 1-in-8) – 1 Zeichen gefolgt von 7 Leerzeichen
  • 1/16 (1:15, 1-in-16) – 1 Markierung gefolgt von 15 Leerzeichen
  • 2/8 (2:6, 2-in-8) – 2 Zeichen in 8 Bits (0100 0010...)
  • 3/24, 3-in-24 – 3 Markierungen in 24 Bits (0010 0010 0010 0000 0000 0000...)
  • MK – alel 1s
  • SP – alle 0s
  • 1:1 – abwechselnd alle 1s und 0s
  • FOX (siehe ITU-Empfehlung R.52 für die Definition)
FarSync BERT test pattern selection

FarSync BERT-Testmuster-Auswahlfenster

Zusätzlich zu den Standard-Testmustern kann der Benutzer seine eigenen Testmuster von bis zu 64 Mb liefern. Die Testmuster müssen nicht byte-ausgerichtet sein.

Testmodi
  • Der FarSync BERT Tester kann entweder als physikalische DTE oder DCE fungieren
  • Die Tests können im Loopback- oder Punkt-zu-Punkt-Modus durchgeführt werden, einschließlich der Interoperation mit BER-Testern anderer Anbieter
  • Leitungstests können manuell über die GUI, über Batch-Befehlsdateien oder über die API aufgerufen werden
  • Die Tests können für eine bestimmte Anzahl von Bits oder für einen definierten Zeitraum ausgeführt werden.

Bestell-Informationen

FarSync BERT Tester PCIe
Product Name Description Product Code
FarSync BERT Tester - PCIe BER (Bit Error Rate) line quality tester for testing synchronous lines from a PCIe card, tests X.21, RS232, V.35, RS422, RS485 (4 wire), RS530, RS449 network interfaces.
Product includes:
  • Dual port low profile PCIe adapter (standard and low profile PCI brackets supplied)
  • BERT Tester - software for Windows
  • 1 FCR2 - dual port RS232, RS530, RS422 connection (DB25M) DTE cable
  • 1 Loopback connector for self test

Synchronous - maximum test speed 2 Mbits/s on each port

Note: Requires a PC, not supplied.		 FS4204
FarSync BERT HS Tester - PCIe BER (Bit Error Rate) High Speed line quality tester for testing synchronous lines from a PCIe card, tests X.21, RS232, V.35, RS422, RS485 (4 wire), RS530, RS449 network interfaces.
Product includes:
  •  Dual port low profile PCIe adapter (standard and low profile PCI brackets supplied)
  • BERT Tester - software for Windows
  • 1 FCR2 - dual port RS232, RS530, RS422 connection (DB25M) DTE cable
  • 1 Loopback connector for self test

Synchronous - maximum test speed 20 Mbits/s on a single port and 16Mbits/s on 2 ports.

Note: Requires a PC, not supplied.		 FS4206
BERT Calibration Certificate FarSite Issued calibration certificate for FarSync BERT USB and PCIe variants. Testing and verification of FarSync BERT is conducted through specific crystal timing tests against a high accuracy GPS clock. FS4950
Additional Cables Available
TCV1 V.35 DTE single port adapter cable, M34M connector, 0.5 metres, requires the FCR2 cable supplied with the product. FS6053
TCX1 X.21 (V.11) DTE transition cable, DB15M connector, 1 port EIA-530 to X.21, 0.5 metres FS6052
TC449 RS449 DTE transition cable, DB37M connector, 1 port EIA-530 to RS449, 1.5 metres FS6054
Null-MX X.21 double shielded crossover cable, DB15F connector to DB15F connector, 0.5 metres. Converts DTE presentation to DCE. FS6090
Null-MR4 Combined RS530 (RS422, EIA530) and RS232 (V.24) double shielded crossover cable, DB25F connector to DB25F connector, 0.5 metres. Converts DTE presentation to DCE FS6097


© Farsite Communication Ltd.

* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!

Daten letztmalig aktualisiert am 15.08.2025

Interessiert an mehr Information? Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.

  1. FarSync BERT Tester-USB und FarSync BERT HS Tester-USB
  2. FarSync BERT Tester und Monitoring

Seite 13 von 14

iStock 1278671090qua

SECURITY  CHECK UPs
