X.25 und XOT Programmierung über die Sockets API
Switched Virtual Circuits
Das Schreiben eines Programms zur Handhabung eines X.25 SVC (Switched Virtual Circuit) oder PVC (Permanent Virtual Circuit) über Sockets ist sehr ähnlich dem Schreiben eines Programms zur Verwendung von TCP/IP. Meistens werden genau die gleichen Operationen verwendet, aber mit einigen unterschiedlichen Parametern.
Typical Server
Ein typischer Server beginnt damit, einen Listening Socket zu erstellen, sich an eine Adresse zu binden und dann auf eingehende Verbindungen zu warten. Dann werden die einzelnen Verbindungen akzeptiert und automatisch ein neuer Socket erstellt, auf dem diese Verbindung abgewickelt wird. Ein Socket-basierter X.25 oder XOT-Server ist genau der gleiche - die Hauptunterschiede zu TCP/IP sind:
- die Parameter zum Aufruf von socket() beim Erstellen des Sockets - z.B. AF_X25 statt AF_INET für die Adressfamilie
- das Format der Sockaddr-Struktur, in der die Adresse im Aufruf von bind() angegeben ist.
- Datentransfer (siehe unten)
- Verbindungsabschluss (siehe unten)
Typischer Client
Ein typischer Client erstellt einen Socket für die Verbindung und ist dann bereit für die Verbindung. Ein Socket-basierter X.25 oder XOT-Client ist gleich - die Netzunterschiede zu TCP/IP sind gleich:
- die Parameter zum Aufruf von socket() beim Erstellen des Sockets - z.B. AF_X25 statt AF_INET für die Adressfamilie
- das Format der Sockaddrestruktur, in dem die Adresse im Aufruf von connect() angegeben ist.
- Anrufparameter - Anlagen und Anruf-Benutzerdaten, für die es kein TCP/IP-Äquivalent gibt.
- Datentransfer (siehe unten)
- Verbindungsabschluss (siehe unten)
- Datentransfer (siehe unten)
- Verbindungsabschluss (siehe unten)
Wenn die Angabe einer lokalen (d.h. anrufenden) Adresse gewünscht wird, muss außerdem eine ioctl() oder Sockets-Option verwendet werden, um die Adresse einzustellen - obwohl dies auch mit bind() möglich ist, wird empfohlen, Sockets nicht zu binden, bevor connect() verwendet wird.
Data Transfer
X.25 oder XOT Datentransfer ist das gleiche wie bei TCP/IP, nur dass TCP-Daten ein einfacher Zeichenstrom sind, während X.25 Paketgrenzen beibehalten werden.
Wenn also 2 Blöcke mit je 2000 Bytes übertragen werden, erhält ein X.25-Empfänger zwei Blöcke mit je 2000 Bytes, während ein TCP-Empfänger die Daten aufgeteilt oder zusammengefügt finden kann.
Es ist mit X.25 möglich, einen Block von Nullbytes zu übertragen, was mit TCP unmöglich wäre (obwohl es möglich ist, leere TCP-Pakete zu übertragen - diese werden für Keep-Alive verwendet). Einige Socket-APIs unterstützen dies jedoch möglicherweise nicht, da das Empfangen von 0 Bytes normalerweise so interpretiert wird, dass die Verbindung geschlossen wurde. Es wird daher empfohlen, die Übertragung von 0-Byte-Blöcken zu vermeiden.
Tatsächlich gibt es nur sehr wenige praktische Anwendungen für die Verwendung von 0-Byte-Blöcken mit X.25 - es gibt keine normale Notwendigkeit für Keep-Alive-Meldungen, da ein Verbindungsabbruch erkannt werden kann, ohne etwas übertragen zu müssen (siehe unten).
Aus diesem Grund ist es in der Regel am besten für eine Anwendung, den Empfang eines 0-langen Blocks als Fehler zu behandeln und den Sockel zu schließen (und damit die virtuelle Verbindung zu löschen).
Connection Closure
Mit TCP erhalten Sie normalerweise nur einen Hinweis darauf, dass eine Verbindung abgebrochen wurde (im Gegensatz zu einem absichtlichen Schließen durch den Peer), wenn Sie versuchen, Daten zu senden. Das liegt an der verbindungslosen Natur von IP - es gibt keine Möglichkeit zu wissen, dass eine Verbindung aktiv bleibt, außer durch Senden von Daten. (Es gibt einige Ausnahmen - der Microsoft TCP/IP-Stack in Verbindung mit Dial-Up Networking führt dazu, dass Verbindungen geschlossen werden, wenn eine Dial-Up-Verbindung ausfällt.)
X.25 und XOT hingegen bieten eine sofortige (oder zumindest sofortige, sobald der Fehler erkannt wurde) Benachrichtigung über den Verbindungsabbruch, auch wenn die Verbindung im Leerlauf ist - das liegt daran, dass das X.25-Netzwerkprotokoll verbindungsorientiert ist und jeder Fehler innerhalb des Netzwerks dazu führt, dass alle von der fehlerhaften Verbindung getragenen virtuellen Verbindungen gelöscht werden.
Permanent Virtual Circuits
Die Verwendung eines PVC ist wie die Herstellung einer Client-Verbindung - der Hauptunterschied zu SVCs ist:
- die Adresse - anstatt eine X.25 DTE-Adresse anzugeben, wird die logische Kanalnummer verwendet. Wenn mehrere X.25-Verbindungen konfiguriert sind, ist es außerdem erforderlich, die X.25-Verbindung auszuwählen.
- es ist notwendig, X.25 Resets zu behandeln - dies geschieht über Erweiterungen der normalen Sockets-API (und die FarSync-API unterscheidet sich unter Windows von Linux).
Am besten ist es, ein PVC beim Anbringen zurückzusetzen - dies kann automatisch von der FarSync X.25 Windows Sockets Schicht durch Angabe einer Socket-Option erfolgen. In diesem Fall wird der connect()-Betrieb erst abgeschlossen, wenn eine Antwort auf den resultierenden Reset-Request empfangen wurde.
Unter Linux müsste jedoch unter den gleichen Umständen ein Reset Request explizit übermittelt werden.
Die Datenübertragung auf einem PVC ist ansonsten ähnlich wie die Datenübertragung auf einem SVC. Eine Anwendung muss in der Lage sein, mit der Situation fertig zu werden, in der die entfernte Anwendung nicht mehr antwortet - in diesem Fall können übertragene Pakete dazu führen, dass sich das Fenster füllt, was zur Blockierung weiterer Sendeaufträge führt. Unter diesen Umständen wäre das Einzige, was getan werden kann, das PVC zurückzusetzen und es erneut zu versuchen, aber natürlich, wenn die entfernte Anwendung immer noch nicht reagiert, wird sich die gleiche Situation wiederholen.
Die Datenübertragung auf einem PVC ist ansonsten vergleichbar mit der vom Datentransfer auf einem SVC. Eine Anwendung muss in der Lage sein, mit der Situation fertig zu werden, in der die entfernte Anwendung nicht mehr antwortet - in diesem Fall können übertragene Pakete dazu führen, dass sich das Fenster füllt, was zur Blockierung weiterer Sendeaufträge führt. Unter diesen Umständen wäre das Einzige, was getan werden kann, das PVC zurückzusetzen und es erneut zu versuchen, aber natürlich, wenn die entfernte Anwendung immer noch nicht reagiert, wird sich die gleiche Situation wiederholen.
Daten letztmalig aktualisiert am 20.10.2018
Interessiert an mehr Information?
FarSync X.25 – Developers Toolkit
Übersicht
X.25-Entwickler-Toolkit: Ein umfassendes Entwickler-Toolkit für die Entwicklung von Anwendungen, die die APIs für X.25, XOT und ISO-Transport unter Linux und Windows nutzen. Das Entwickler-Toolkit enthält:
- Dokumentierte, funktionierende Beispielprogramme für Linux und Windows, unter anderem in C, Java, Visual Basic und Delphi. Der Quellcode dieser Beispiele kann verwendet werden, um Ihren Entwicklungsprozess zu beschleunigen
- Umfassende API-Handbücher mit Definitionen von Funktionsaufrufen und hilfreichen Ratschlägen zur optimalen Nutzung der verschiedenen Schnittstellen
- Quellcode für die Linux-Treiber und API-Bibliotheken
- Multi-Port-Line-Monitor und eine Line-Statistics-Anwendung
- Kostenlose E-Mail- und Telefonunterstützung für Anwendungsentwickler, die die APIs verwenden
- Die Programmierschnittstellen (APIs)
- Dienstprogramm für Leitungsüberwachung und Netzwerkstatistiken
- X.25 Developers Toolkit Zusammenfassung
Anwendungsentwickler haben die Wahl zwischen verschiedenen APIs für X.25, ISO Transport. Eine API-Auswahlhilfe unterstützt den Entwickler bei der Auswahl der am besten geeigneten Schnittstelle für die jeweilige Anforderung.
Sockets API - X.25, XOT - Unterstützt unter Windows und Linux
Die Sockets-API ist als einfaches, benutzerfreundliches API für den Zugriff auf TCP/IP-Kommunikationsnetze äußerst beliebt. Die Sockets-Unterstützung für die FarSync X.25-Adapter behält diese Benutzerfreundlichkeit bei und ermöglicht darüber hinaus den Zugriff auf die speziellen Funktionen von X.25, XOT und ISO Transportklassen 0 bis 3. Die Sockets-API ist sowohl unter Windows als auch unter Linux für 32- und 64-Bit-Anwendungen verfügbar.
Sockets unter Windows: Die FarSync Windows Sockets Schnittstelle ist WinSock2 konform und unterstützt die Standard AF_ISO / ISOPROTO_X25 Sockets, die von einer Reihe von Anwendungen, wie MS-Exchange, verwendet werden. Sie unterstützt auch eine alternative Adressfamilie, AF_X25, um eine einfache Portierung von Anwendungen zwischen Windows und Linux zu ermöglichen.
Der Zugriff auf XOT, X.25 und ISO Transport ist über diese API möglich.
Wenn der Zugriff auf LAPB für neue Entwicklungen erforderlich ist, lesen Sie das FarSync SDK.
Die FarSync Sockets API ist mit der von Microsoft definierten X.25 Sockets API kompatibel. Anwendungen, die für die Verwendung der Microsoft X.25 Sockets API geschrieben wurden, funktionieren mit dem FarSync-Produkt.
Anwendungen, die in den meisten Programmiersprachen entwickelt wurden, einschließlich Visual Basic, Delphi, C++ und .NET-Anwendungen, können die Sockets-API mit den FarSync X.25-Adaptern und der FarSync XOT Runtime-Software verwenden.
Sockets unter Linux: Die FarSync Sockets-Implementierung ist kompatibel mit der BSD Sockets-Schnittstelle.
Es ist einfach, Anwendungen, die für TCP/IP geschrieben wurden, so zu konvertieren, dass sie stattdessen X.25 als Transportmechanismus verwenden. In vielen Fällen ist nur eine Änderung der Parameter erforderlich, die bei der Erstellung des Sockets angegeben werden, um auf die X.25-Adressfamilie und das Protokoll zu verweisen. Multithreading-Anwendungen werden unterstützt.
Der Zugriff auf X.25 und XOT ist über diese API möglich.
Weitere Einzelheiten über die X.25 Sockets API.
Java API - X.25, XOT- Unterstützt unter Windows und Linux
Die Java API ermöglicht Anwendungen, die in Core Java Software (J2SE) und Enterprise Java Software (J2EE) geschrieben sind, einen einfachen Zugriff auf die Funktionen und Merkmale von X.25, die von den FarSync X.25-Adaptern angeboten werden. Eine vollständige Dokumentation und Beispielanwendungen werden bereitgestellt.
NCB API - X.25 und ISO Transport + - Unterstützt unter Windows und Linux +
Eine Legacy-API wird bereitgestellt, um die Konformität mit älteren X.25-Karten aufrechtzuerhalten. Der Zugriff auf ISO Transport und X.25 ist möglich. Nicht empfohlen für neue Anwendungen.
* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!
Daten letztmalig aktualisiert am 23.04.2023
Interessiert an mehr Information?
FarLinX Connect Mini / v2
- Überblick
- Typische Anwendungen
FarLinX Connect Mini v2 = HDLC Bridge und TCP/HDLC Konverter - kompakt, remote managebar. Der FarLinX Connect Mini ist ein Multimode-HDLC-Bridging-Gerät, das den ursprünglichen [FL2751N] FarLinX Connect Mini direkt ersetzt. HDLC-Leitungen können sicher über das Internet oder andere TCP/IP-Netzwerke hergestellt werden, und Daten aus einer HDLC-Verbindung können für die Übertragung über eine TCP-Verbindung konvertiert werden. Alle Funktionen lassen sich einfach und sicher über Ihren Browser verwalten.
Wesentliche Merkmale
- TCP-zu-HDLC-Konvertierung - verarbeitet eine Vielzahl von Modi, incl. Character Streaming und Frame Length Defined
HDLC ↔ Internet ↔ HDLC-bridging - LAN-zugängliche HDLC-Leitung als gemeinsam remote managebare Ressource
- Auswahl an HDLC-Netzwerkschnittstellenverbindungen: RS232 (V.24), V.35, RS422, RS530, RS449, X.21, RS485
- HDLC-Leitungsgeschwindigkeiten von bis zu 2 Mbit/s und über 1.200 frames pro Sekunde in jeder Richtung
- Line Monitor zur Anzeige des HDLC-Verkehrs für eine einfache Diagnose von Netzwerkproblemen
- Grafische Browser-Konfiguration,
- Echtzeitanzeige von aktuellen Verbindungen, Leitungsleistung, Fehlern, Verbindungen und vielem mehr
- Kleines, robustes, flaches Metallgehäuse, geringer Stromverbrauch.
|
FarLinx_Connect Mini v2 |
|
|||
|
|
FarLinx_Connect Mini Einzelheiten zum Produkt
- Eigenschaften
- Konfiguration
- Technische Spezifikation
Statistiken
FarLinX Connect Mini v2 führt eine umfassende Reihe von Statistiken und Aktivitätszählungen. Diese Informationen können verwendet werden, um die Bridge/Gateway-Gesamtauslastung anzuzeigen und auch um frühzeitig vor Problemen mit der Leitungsleistung und sogar vor falsch konfigurierten Systemen an anderer Stelle im Netzwerk zu warnen.
System Upgrades
Firmware-Upgrades können aus der Ferne und sicher auf die Appliance hochgeladen werden, damit die neueste Firmware-Version verwendet werden kann. Ein Rollback auf eine frühere Version wird unterstützt.
Eingebauter HDLC-Leitungsmonitor
Der FarLinX Connect enthält eine herunterladbare Line Monitor-Software, die auf einem Windows-PC installiert werden kann. Damit kann der HDLC-Verkehr aufgezeichnet und in Echtzeit angezeigt werden. Mehrere FarLinX Connects und FarLinX Gateways können gleichzeitig überwacht werden. Auch der beliebte Wireshark Line Monitor wird unterstützt, um HDLC und TCP/IP aufzuzeichnen und anzuzeigen.
Line Monitor zeigt die Aufzeichnung einer HDLC-Leitung
Diese sehr nützliche Funktion ermöglicht es Netzwerkmanagern und Systeminstallateuren, Probleme, die auf den HDLC-Leitungen auftreten können, lokal oder aus der Ferne zu analysieren und schnell zu diagnostizieren, ohne dass teure externe Leitungsmonitore erforderlich sind.
Die Leitungsaufzeichnungen können gespeichert und später eingesehen werden, z.B. in einer Kundensupport-Situation.
Bestell-Informationen
- Produkt-Codes
- Kabel-Optionen
FarLinX Connect Mini - Order Information |
||
| Product Name | Description | Product Code |
| FarLinX Connect Mini v2 (NEU) | 1 HDLC line support for HDLC to TCP/IP conversion or HDLC bridging across TCP/IP. | FL2851 |
| FarLinX Connect Mini | 1 line Compact HDLC Bridge and TCP to HDLC/LAPB converter. Compact solid state appliance. |
FL2751N |
* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!
Daten letztmalig aktualisiert am 10.09.2025 / 10.11.2025
Interessiert an mehr Information?
FarLinX Connect Mini - Eine kompakte HDLC Bridge und TCP zu HDLC Konverter
Überblick
Der FarLinX Connect Mini ist ein multimodales HDLC-Brückensystem. HDLC-Leitungen können sicher über das Internet oder andere TCP/IP-Netzwerke verbunden werden, und HDLC-Verbindungsdaten können für den Betrieb über eine TCP-Verbindung umgewandelt werden.
All dies ist einfach und sicher über Ihren Browser zu verwalten. Es gibt auch tägliche Aktivitätsprotokolle mit wählbarem Detaillierungsgrad, die täglich automatisch archiviert werden. Der SNMP-Support bietet Warnmeldungen für zahlreiche verschiedene Zustände, einschließlich kritischer Ereignisse wie Line Down und Line Up. Ein mitgelieferter Linienmonitor ermöglicht die Analyse der HDLC-Leitung.
Wichtigste Merkmale
- TCP zu HDLC Konvertierung mit der statisch oder dynamisch erstellten Route, verarbeitet eine Vielzahl von Modi, einschließlich: Zeichenstreaming und definierte Rahmenlänge
- HDLC ↔ Internet ↔ HDLC Bridging inklusive statischem oder dynamischem Routing
- LAN zugängliche HDLC-Leitung als teilbare, fernverwaltbare Ressource
- Auswahl an HDLC-Netzwerkschnittstellenanschlüssen: RS232 (V.24), V.35, RS422, RS530, RS449, X.21, RS485
- Die HDLC-Linie beschleunigt bis zu 1 Mbit/s und über 1.200 Bilder pro Sekunde pro Weg
- Line Monitor zur Anzeige des HDLC-Verkehrs für eine einfache Diagnose von Netzwerkproblemen
- Optionale Unterstützung für Authentifizierung und Datensicherheit mit IPSEC over TCP
- IP- und IPv6-Unterstützung
- Grafische Browser-Konfiguration, SNMP-Warnungen für kritische Ereignisse und Aktivitätsprotokollierung
- Echtzeitanzeige von aktuellen Verbindungen, Leitungsperformance, Fehlern, Verbindungen und vielem mehr
- Kleines, robustes und flaches Ganzmetallgehäuse, geringer Stromverbrauch
Typische Anwendungen
- Transparente Überbrückung von HDLC-Leitungen über das Internet, wodurch die Mietkosten für Leitungen gesenkt werden
- Ermöglicht TCP/IP-Zugriff auf eine HDLC-Leitung, bei der die HDLC-Leitungsdaten über die TCP-Verbindung bereitgestellt werden
- LAN-zugängliche und gemeinsam nutzbare HDLC-Portressource
Das Diagramm veranschaulicht eine HDLC-Verbindung, die über ein TCP/IP-Netzwerk wie das Internet mit zwei FarLinX Connect Mini's überbrückt wird
Das Diagramm veranschaulicht eine Anwendung, die in einem TCP/IP-Netzwerk läuft und sich mit einem Gerät mit HDLC-Verbindung verbindet. Der FarLinX Connect Mini ermöglicht die Konvertierung zwischen TCP und HDLC
Verschlüsselung über TCP/IP (IPSEC)
Der FarLinX Connect Mini, der zum Zeitpunkt der Bestellung als Option erhältlich ist, kann mit einer IPSEC-Funktion ausgestattet werden, die die Kommunikationssicherheit in IP-Netzwerken gewährleistet. Dies kann besonders wichtig sein, wenn öffentliche Internetverbindungen für einen Teil des Kommunikationspfades genutzt werden.
IPSEC arbeitet mit einem Paar FarLinX Connect Appliances. Jeder muss Details der entfernten Vorrichtung kennen, um die Kommunikation zu authentifizieren und die gesendeten und empfangenen Daten erfolgreich zu verschlüsseln/entschlüsseln. Beim FarLinX Connect Mini können die Details der Partner Bridge konfiguriert werden. Nach Abschluss der Authentifizierung findet ein Austausch von Verschlüsselungscodes unter dem vorab freigegebenen Schlüssel statt. Der Sitzungsschlüssel wird nur für eine einzelne Sitzung verwendet.
FarLinX Connect Mini-Modelle ohne IPSEC können in jedes Land geliefert werden. Modelle mit IPSEC-Fähigkeit können ohne spezielle Exportlizenz in einige Länder exportiert werden. Wenn IPSEC erforderlich ist und das Bestimmungsland nicht auf der vorab genehmigten Liste steht, beantragt FarSite eine Exportlizenz für diesen Kunden. Weitere Informationen finden Sie unter Bestellinformationen.
Konfiguration
Der FarLinX Connect wird über einen Browser konfiguriert - IE, Firefox und Chrome werden alle unterstützt. Der Zugriff auf die Konfiguration ist durch einen Benutzernamen und ein Passwort gesichert. Der sichere Zugriff auf die Konfiguration erfolgt über https.
Die meisten Konfigurationsänderungen am Gerät werden dynamisch vorgenommen, so dass der kontinuierliche Betrieb des FarLinX Connect gewährleistet ist.
Konfigurationen können für die spätere Verwendung gespeichert werden.

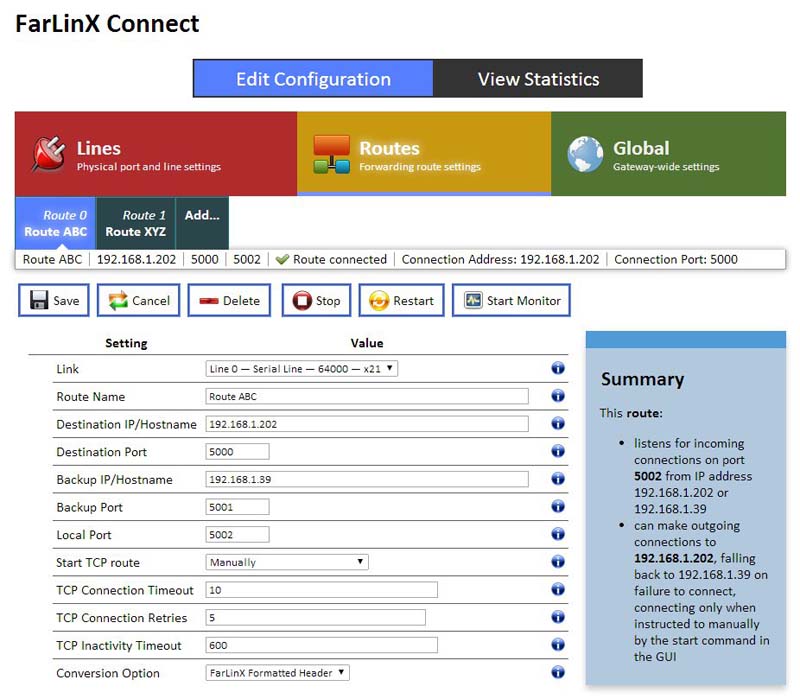

Routing-Bildschirm für die Beispielkonfiguration
System Upgrades
Upgrades der Firmware können aus der Ferne und sicher in das Gerät hochgeladen werden, um die Verwendung der neuesten Firmware der Revision zu ermöglichen. Ein Zurücksetzen auf eine frühere Version wird unterstützt.
Statistik, Ereignisprotokollierung und SNMP
Statistik
FarLinX Connect verwaltet ein umfassendes Set von Statistiken und Aktivitätszählungen. Diese Informationen können verwendet werden, um die Gesamtlasten auf der Brücke anzuzeigen und um frühzeitig auf Probleme mit der Leitungsleistung und sogar auf fehlerhaft konfigurierte Systeme an anderer Stelle im Netzwerk hinzuweisen.
Ereignisprotokollierung
Alle Verbindungen, die über die Connect Bridge aufgebaut wurden, können protokolliert werden. Die Protokolle werden täglich automatisch gespeichert. Alte Protokolle können bei Bedarf angezeigt werden. Log-Ereignisse können auch an ein Syslog weitergeleitet werden, um eine zentrale Protokollierung zu ermöglichen und eine Echtzeitansicht des Protokolls zu ermöglichen.
SNMP
Die Connect Bridge unterstützt SNMP-Alarme mit 3 konfigurierbaren Ebenen. Es können Warnmeldungen für Verbindungen, Trennungen, Fehler bei der Verbindungsführung, An- und Abstandsereignisse und vieles mehr ausgegeben werden.
Eingebauter HDLC Line Monitor
FarLinX Connect enthält die Line Monitor Software, die von CD auf einem Windows-PC installiert werden kann. Auf diese Weise kann der HDLC-Verkehr in Echtzeit aufgezeichnet und angezeigt werden. Mehrere FarLinX Connects und FarLinX Gateways können gleichzeitig überwacht werden. Unterstützung, damit der beliebte Wireshark Line Monitor die HDLC und TCP/IP aufzeichnen und anzeigen kann, ist ebenfalls enthalten.
Line Monitor, der den Verlauf einer HDLC-Leitung anzeigt
Diese sehr nützliche Funktion ermöglicht es Netzwerkmanagern und Systeminstallateuren, Probleme, die auf den HDLC-Leitungen auftreten können, lokal oder aus der Ferne zu analysieren und schnell zu diagnostizieren, ohne dass teure externe Leitungsmonitore benötigt werden.
Die Leiterbahnen können gespeichert und später angesehen werden, z.B. in einer Kundensupportsituation.
Wartungsvertrag
FarSite ist sich bewusst, dass dieses Produkt häufig als Schlüsselkomponente in vernetzten Systemen eingesetzt wird und daher eine garantierte Reaktion auf unerwartete Probleme erforderlich ist. Für den FarLinX Connect Mini sind Wartungsverträge für schnellen Hardware-Austausch, Firmware-Upgrades, Prioritätsservice und schnelle Problemlösung erhältlich.

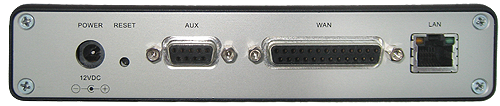

Ansicht Rückseite
Rückansicht mit 12V, 1,5A Stromeingang, Systemreset-Taste, AUX-Anschluss (nicht belegt), WAN-Anschluss für den HDLC-Anschluss und LAN-Anschluss.
| Technische Angaben | |||
| TCP/IP <-> HDLC conversion | Converts data between HDLC and TCP. The route can be setup all the time (Static) or created dynamically on receipt of data. | ||
| HDLC - TCP - HDLC connection bridging | Permits a HDLC connection to be bridged over a TCP network such as the Internet. The route used for the bridge can be setup all the time (Static) or created dynamically on receipt of data. | ||
| Frame encoding options | Character stream, FarLinX Formatted Header, Length+Data | ||
| Secure connections over TCP/IP | IPSEC option selectable for support of authenticated and encrypted data connectivity over TCP/IP | ||
| HDLC data frames per second |
Over 1200 HDLC data frames per second (in each direction) |
||
| Logging key events | Events log maintained for events such as the HDLC line down, and HDLC line up. Log auto archived daily. Can be routed to syslog for remote logging and real time viewing. | ||
| Line Monitor | Line monitor application included for display of frames and frames on HDLC connections, can be run locally or remotely. Wireshark supported. | ||
| Configuration | Securely configured by a Browser using XML and https, login required. Configurations can be saved. | ||
| SNMP Alerts | Configurable levels, generated for events such as HDLC line down, HDLC line up, connections established and disconnections and appliance failures. | ||
| Statistics | Statistics provided for line activity, line errors, bridge activity. resetable on demand on both local and remote bridges. | ||
| Network connections | Connections for RS232 (V.24), X.21, V.35, RS530 (RS422), RS449 and RS485 2 and 4 wire operation available. Line speeds up to 1Mbits/s; internal and external generated line clocks. HDLC-Netzwerkkabel werden separat bestellt, siehe Liste der verfügbaren Kabel. |
||
| Line signal encoding options | NRZ, NRZI (with and without clock lines), FM0, FM1 | ||
| LAN | 10/100 BaseT LAN port, RJ45. | ||
| TCP/IP | IP and IPv6 supported | ||
| Approvals | CE: EN55022:2006+A1:2007, EN55024:1998+A1:2001+A2:2003, EN61000-3-2:2006, EN61000-3-3:1995+A1:2001:A2:2005. FCC part 15. UL. Safety: EN 60950-1: 2006. RoHS2 compliant. | ||
| Power Requirements | 100vac to 240vac, 50/60 Hz, 6 Watts. | ||
| Physical |
Solid state design, all metal case, software selectable power down. Reset to factory defaults switch. |
||
| Warranty period | 2 years | ||
* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!
Daten letztmalig aktualisiert am 20.10.2018
Interessiert an mehr Information?

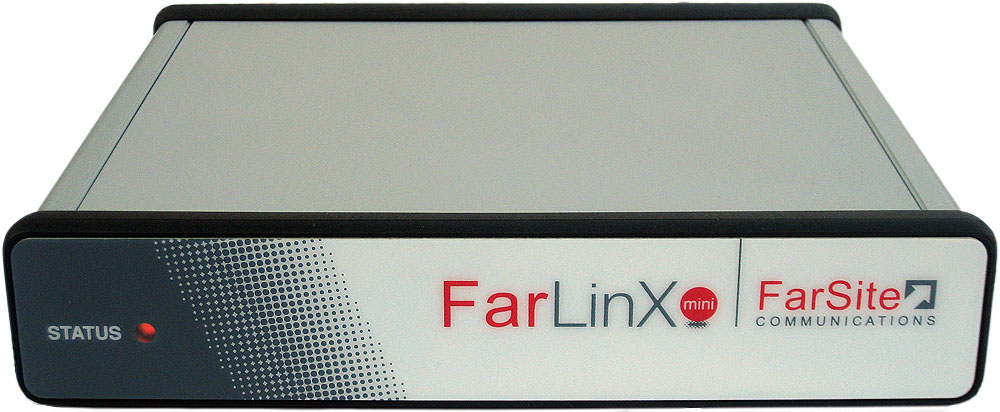

FarLinX Mini Gateway
Ein kompaktes, fernsteuerbares X.25 zu TCP/IP Gateway mit XOT und PAD Unterstützung.
- Überblick
- Informationsvideo
- Typische Anwendungen
Das FarLinX Mini Gateway kann einzelne X.25-Leitungen zu TCP/IP-Migrationsanforderungen verarbeiten. Das Gateway unterstützt XOT-zu-X.25-Switching, X.25-zu-TCP-Datenübersetzung und Verbindungsweiterleitung, TCP-zu-XOT, ein Triple-X-PAD und ein Host-PAD. All dies kann einfach über Ihren Browser verwaltet werden. Tägliche Aktivitätsprotokolle mit wählbarem Detaillierungsgrad werden automatisch täglich archiviert. Die SNMP-Unterstützung bietet Warnmeldungen für eine Vielzahl von Bedingungen, einschließlich kritischer Ereignisse wie Leitungsausfall und Leitungsaufbau.
Hauptmerkmale
- TCP-zu-X.25-Datenübersetzung mit einer Vielzahl von Modi, einschließlich: Zeichen-Streaming, RFC1006, Cisco RBP, APACS, ISO 8583, Header-Stripping und Paritätskonvertierung und vieles mehr
- TCP ↔ X.25 und TCP ↔ XOT-Routing einschließlich: feste Routen, dynamisches Routing und PAD-Routing
- Anrufweiterleitung zwischen XOT (X.25 over TCP/IP) und der X.25 Leitung
- X.28 PAD-Option mit Unterstützung von Telnet und einer asynchronen Verbindung
- Unterstützung der X.25 Host PAD-Emulation
- Über LAN zugängliche X.25-Leitung als gemeinsam nutzbare, fernverwaltbare Ressource
- Auswahl an X.25-Netzwerkschnittstellenverbindungen: RS232 (V.24), V.35, RS422, RS530, X.21
- 400 Nachrichten pro Sekunde und bis zu 255 gleichzeitige Verbindungen (PVC, SVC)
- Line Monitor (lokal oder remote) zur Anzeige des X.25-Verkehrs für eine einfache Diagnose von Netzwerkproblemen
- IP- und IPv6-Unterstützung
- Grafische Browser-Konfiguration, SNMP-Warnungen für kritische Ereignisse und Aktivitätsprotokollierung
- Echtzeitanzeige von aktuellen Verbindungen, Leitungsleistung, Fehlern, Verbindungen und vielem mehr
- Kleines, robustes, flaches Metallgehäuse, geringer Stromverbrauch
Einzelheiten zum Produkt
- Funktionsübersicht - XOT- und X.25 Switching
- Datenpaketierung und Weiterleitung zwischen TCP und X.25 oder XOT
- Statistik, Ereignisprotokollierung, SNMP und Upgrades
- PAD-Funktionen
- Konfiguration und Leitungsüberwachung
- Technische Spezifikationen
Das FarLinX Mini Gateway bietet ein zuverlässiges Mittel zur Weiterleitung von Verbindungen zwischen X.25 und XOT (X.25 over TCP/IP). Verbindungen können zwischen X.25/X.28 und XOT geroutet werden, das als weiterer Verbindungspfad behandelt wird. Das Verbindungs-Routing-Modul unterstützt Standardrouten, Sammelgruppen, X.25-Adressübersetzung und Routing-Befehle mit NUA-Wildcards für maximale Flexibilität.
Bis zu 255 SVC- oder PVC-Sitzungen können gleichzeitig über XOT und die X.25-Leitung abgewickelt werden.
Diese Konfiguration zeigt ein komplettes X.25-Netzwerk, das von FarLinX Mini-Gateways simuliert wird, die XOT über ein IP-Netzwerk betreiben (4 X.25-Leitungen in diesem Beispiel, es könnten aber auch Hunderte oder Tausende sein). Auf diese Weise können komplette X.25-Netzwerke ersetzt werden, während Hosts, die über X.25 mit diesem Netzwerk verbunden sind, ungestört bleiben.
Bestell-Informationen
- Produkt-Codes
- Kabel-Optionen
Order Information |
||
| Product Name | Description | Product Code |
| FarLinX Mini Gateway |
1 X.25 line Gateway supporting X.25 to XOT and X.25 to TCP/IP up to 255 sessions. Compact solid state appliance. Includes 1 async PAD port. Clock generation. |
FL2701N |
| POS Gateway Upgrade | POS Software upgrade to the FarLinX Mini Gateway. Enhances the Gateway with Point Of Sale protocol handling including ISO 8583, APACS, HGEPOS and CTL |
FL2612 |
* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!
Daten letztmalig aktualisiert am 16.04.2023
Interessiert an mehr Information?
