Transparent bitstream

Eine Erläuterung der Normen, ihrer Merkmale, einschließlich der Anschlussbelegung, und der allgemeinen Verwendung der Schnittstellen in der Praxis.

Die FarSync-Adapter können im Transparent-Modus, auch Bitstream-Modus genannt, betrieben werden. Der transparente Modus deaktiviert das Einfügen und Löschen von Nullen, die CRC-Generierung und -Prüfung, die Abbruchgenerierung und die Erzeugung von Öffnungs-/Schließungskennzeichen. Im Allgemeinen sollte die Anwendung bei der Datenübertragung kontinuierlich Daten mit einer für die Leitungsgeschwindigkeit ausreichenden Rate liefern, so dass es keine Übertragungspausen gibt. Für den Datenempfang sollte die Anwendung leere Puffer mit einer für die Leitungsgeschwindigkeit ausreichenden Rate bereitstellen, um sicherzustellen, dass keine empfangenen Daten verloren gehen. Die FarSync-Treiber bieten eine beträchtliche Pufferung, um eine Verringerung des Datenangebots aufgrund von Anwendungsumplanungen zu überbrücken.

Die Kommunikationshardware überträgt die Daten genau so, wie sie in den Sende-FIFO geladen werden. Wenn der Sender keine weiteren Daten mehr zu senden hat, sendet er das Leerlaufzeichen, es wird keine Abbruchsequenz gesendet. Der Abbruch hat im Transparent-Modus keine Bedeutung, da alle Einsen genauso gültig sind wie jede andere Datenfolge. Der transparente Modus ist nützlich für die Übertragung und den Empfang von Rohdatenströmen wie MPEG-Video und Audio wie T-DMB (Digital Multimedia Broadcasting) und DAB (Digital Audio Broadcasting), ETI (Ensemble Transport Interface - ETSI EN 300 799) und STI (Service Transport Interface - ETSI EN 300 797).

Viele der weniger verbreiteten Protokolle, für die keine Hardware-Unterstützung verfügbar ist, können im transparenten Modus verarbeitet werden, wobei die Software die Kodierung und Dekodierung des jeweiligen Rahmenformats übernimmt. Dies ist besonders praktisch für die Unterstützung von älteren Protokollen.

Im transparenten Modus wird auch der Empfangsbytezähler deaktiviert; daher werden Fehler bei kurzen und langen Frames nicht gemeldet.

Die Empfangsdaten müssen nicht byteorientiert sein, da der Empfänger nichts über das Datenformat oder Synchronisierungssequenzen weiß. Wenn die Empfangsdaten byte-ausgerichtet werden müssen, kann dies per Software auf dem Host-PC erreicht werden.

Die FarSync-Adapter senden und empfangen normalerweise das LSB eines Bytes zuerst, dies kann jedoch bei Bedarf auf MSB konfiguriert werden. Beim Empfang transparenter Daten wird vom SmartDMA kein Pufferstatus an die Pufferdeskriptoren übertragen. Die empfangenen Daten sind einfach ein kontinuierlicher Datenstrom, der die Puffer füllt, und der SmartDMA-Controller durchläuft die Puffer, ohne jemals ein EOP zu speichern. Der Empfänger beginnt mit dem Empfang, sobald der Port gestartet wird. Er empfängt so lange, wie Puffer im Empfangspufferring verfügbar sind. Jeder Empfangsblock ist so groß wie der für ihn zugewiesene Puffer. Wenn die Empfangsdaten markiert sind, werden die Empfangspuffer mit 0xFF's gefüllt, bis keine Puffer mehr verfügbar sind oder der Port gestoppt wird.

HDLC Framing Standard

Eine Erläuterung der Normen, ihrer Merkmale, einschließlich der Anschlussbelegung, und der allgemeinen Verwendung der Schnittstellen in der Praxis.

HDLC Frames verwenden Flags, um den Anfang und das Ende zu bestimmen. Diese Flags - 01111110 (oder 0x7E) - sorgen für die Frame-Synchronisation. Ein Flag kann sowohl als Endflag für einen Frame als auch als Startflag für den nächsten Frame verwendet werden. Obwohl FarSync-Adapter solche gemeinsam genutzten Flaggen nicht übertragen, können sie sie empfangen und korrekt verarbeiten.

Ein HDLC-Frame besteht in der Regel aus einem Eröffnungsflag, gefolgt von einem Adressfeld, einem Kontrollfeld, einem Informationsfeld (der Datennutzlast), einem CRC-Feld (Cyclic Redundancy Check) und schließlich einem Abschlussflag.

Flag | Address Field | Control field | Information field | Frame Check Sequence | Flag

Frames erhalten die Datentransparenz durch einen Prozess, der als Zero-Insertion und -Deletion bezeichnet wird. Um die Transparenz zu gewährleisten,

• wird vom Sender ein 0-Bit eingefügt nach 5 aufeinanderfolgenden 1s innerhalb des Frame-Inhalts und vom Empfänger entfernt,
• wann immer es 5 aufeinanderfolgende 1s gefolgt von einer 0 erkennt.

Dies verhindert, dass Daten innerhalb des Frame mit den Flags verwechselt werden, und ist als Bit-Stuffing, Unstuffing oder auch ZBID bekannt.

Normale Frames werden mit einem Flag beendet - jeder Frame, der mit 7 1s oder mehr endet, gilt als abgebrochen und wird verworfen. Der Sender kann einen Frame absichtlich abbrechen, wenn er dies wünscht - dies kann manchmal passieren, wenn Frames erneut gesendet werden müssen und der Sender weiß, dass der gerade gesendete Frame vom Empfänger verworfen wird.

>>> Die einzige Kalibrierung, die Ihr FarSync BERT Tester benötigt:

ist die Überprüfung der korrekten Betriebsfrequenz des für die Takterzeugung verwendeten internen Quarzoszillators.

Dies kann durchgeführt werden, ohne das Gerät zu zerlegen, indem der erzeugte Takt an der DCE-Schnittstelle gemessen wird.

Wir empfehlen, die Kalibrierung Ihres FarSync BERT jährlich zu überprüfen.

Schritte zur Kalibrierung

Sie benötigen:

• Ihren BERT-Tester
• Für den USB BERT ein KCR1-Kabel; für den PCIe BERT benötigen Sie ein FCR2-Kabel
• Eine DB25-Breakout-Box
• Ein kalibriertes Frequenzmessgerät

So kalibrieren Sie Ihren FarSync BERT-Tester:

1. Installieren Sie die BERT-Treiber und -Software auf dem Host-System, an das Sie Ihr BERT anschließen möchten.
2. Schließen Sie das USB BERT an oder installieren Sie das PCIe BERT-Gerät
3. Warten Sie bei laufendem System zehn Minuten, bis sich das BERT bei der aktuellen Umgebungstemperatur stabilisiert hat.

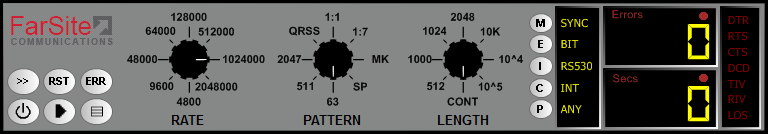

4. Verwenden Sie die BERT-Software, um den BERT-Anschluss zu konfigurieren. Sie müssen die folgenden Einstellungen vornehmen:
   • RATE: 1024000,
   • MODE (M): SYNC,
   • INTERFACE (I): RS530,
   • CLOCK (C): INT

5. Schließen Sie Ihre Kabel an: das KCR1-Kabel wird an den USB BERT und das FCR2-Kabel an den PCIe BERT angeschlossen
6. Bringen Sie die Breakout-Box an. Bei Verwendung des PCIe BERT muss sich diese auf der Port-A-Seite des FCR2-Kabels befinden.
7. Starten Sie (►) den Mustergenerator mit der BERT-Software
8. Messen Sie mit Ihrem Frequenzmessgerät die Frequenz des Taktes an Pin 17, wobei Sie die Erdungsreferenz an Pin 7 der Breakout-Box verwenden.

Die erwartete gemessene Frequenz bei diesen Einstellungen beträgt 1,024 MHz mit einer Schwankungstoleranz von ±100ppm. Wenn die gemessene Frequenz außerhalb dieser Grenzwerte liegt, sollte das Gerät zur Neukalibrierung an FarSite zurückgeschickt werden, wobei das standardmäßige FarSite-Rücksendeverfahren anzuwenden ist. Bei Fragen wenden Sie sich bitte an den FarSite-Support.
